製品概要

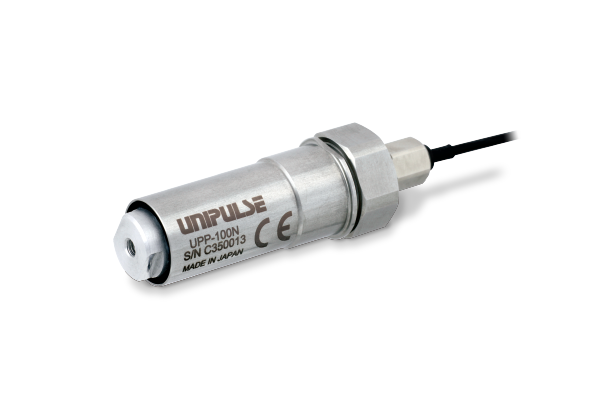

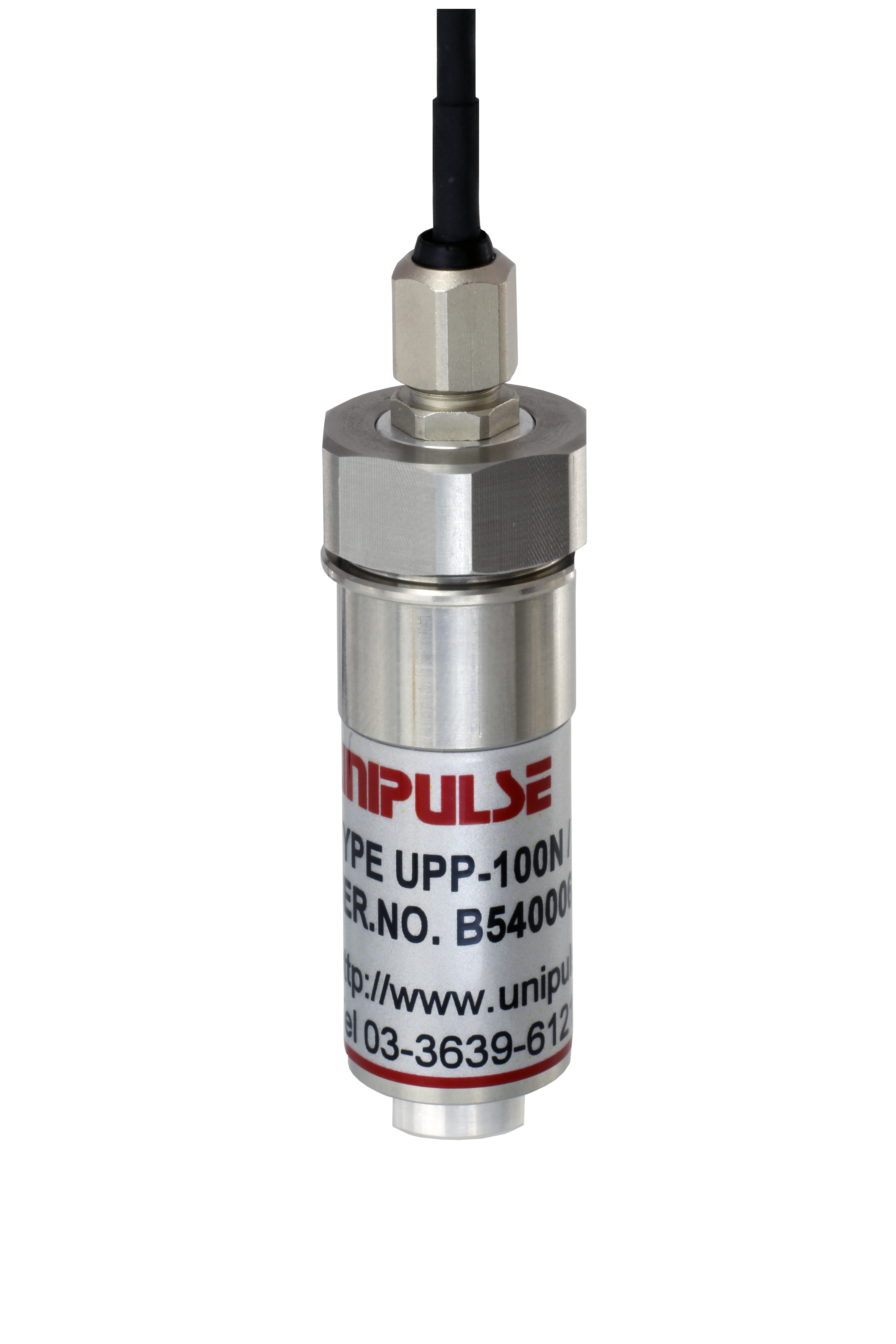

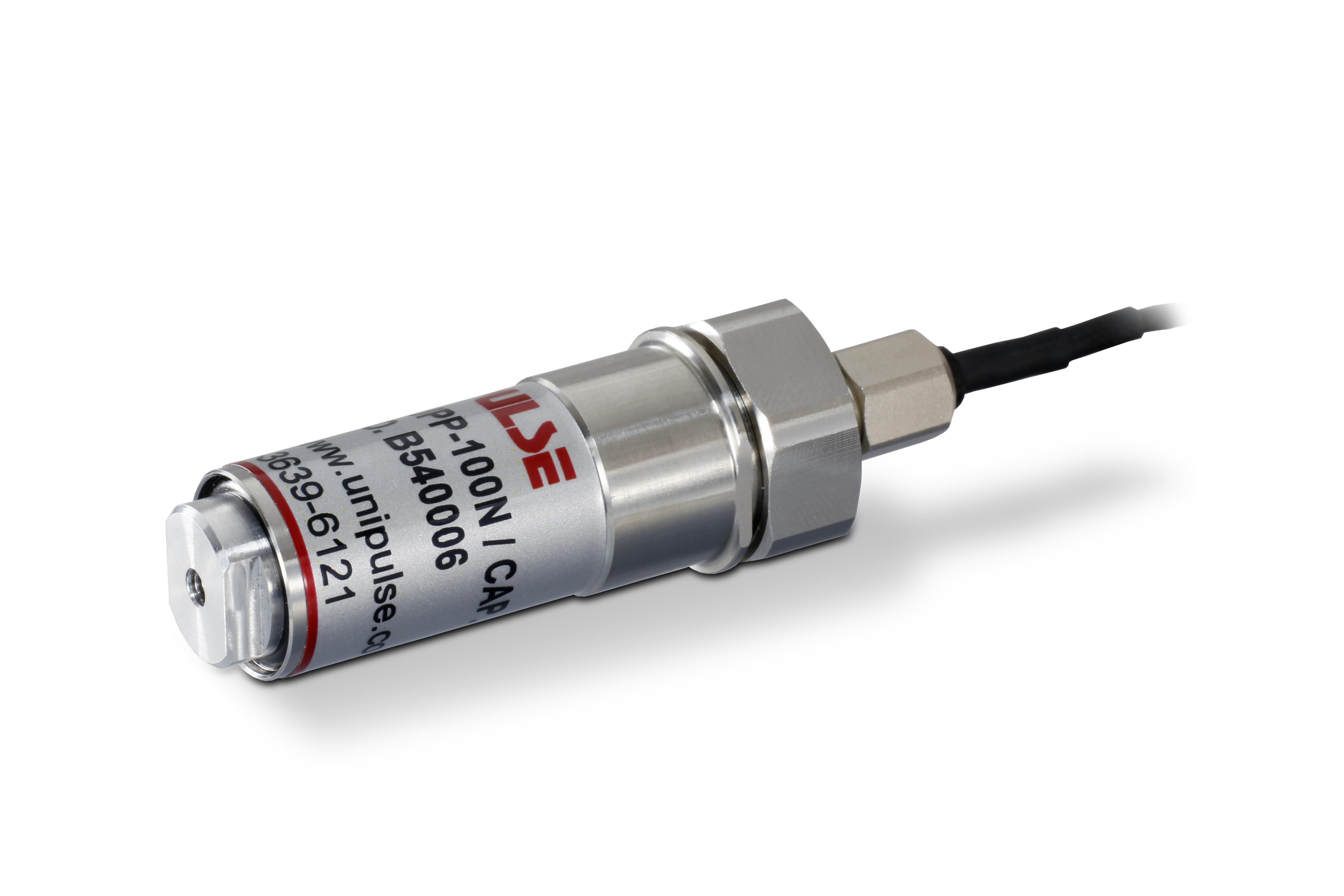

耐負荷500% ! ダブルシェア構造で剛性が高い! 引張圧縮両用ロードセル

  • 容量100N
  • 耐負荷500%でオーバーロードに強い
  • クリックテスタ、プッシュテスタに最適!
  • 高感度と高剛性を両立したロードセル

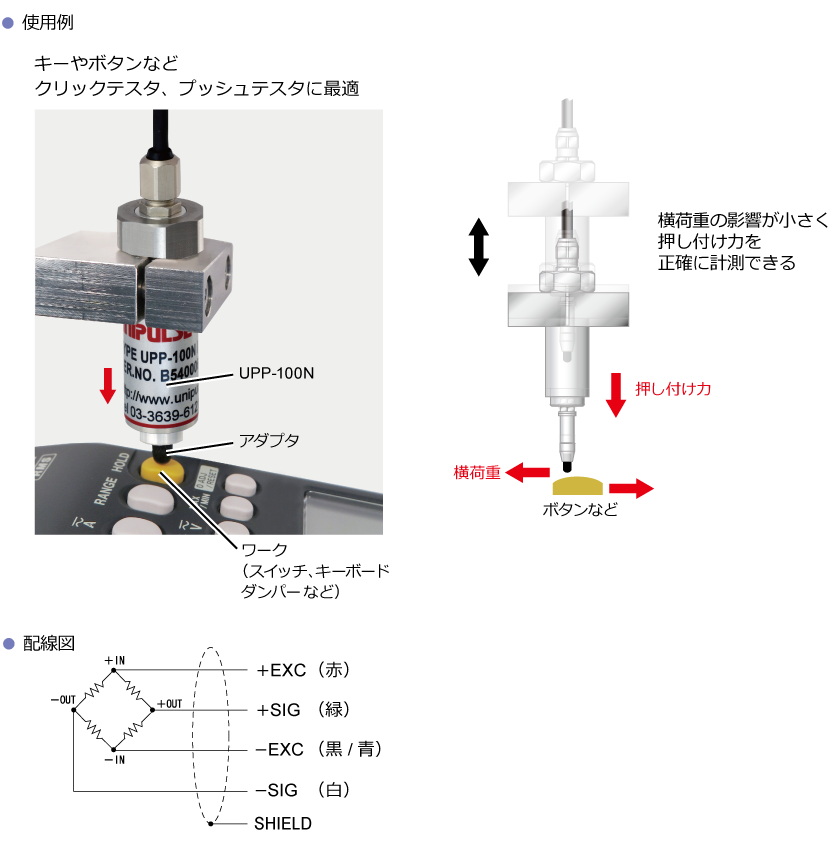

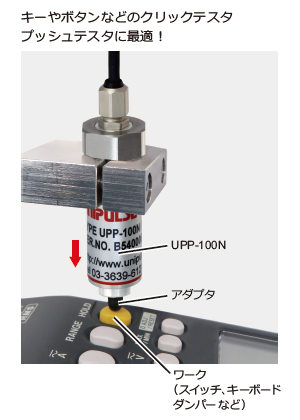

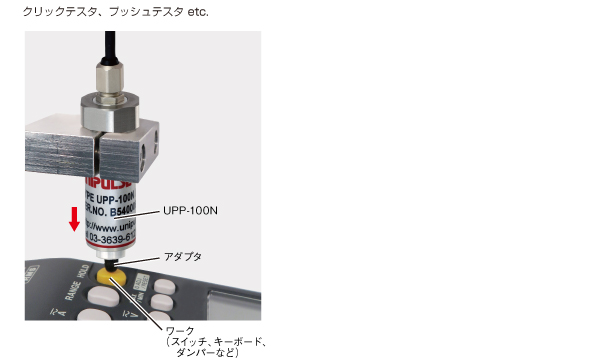

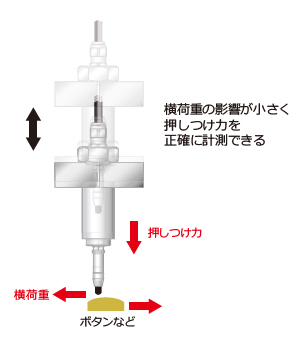

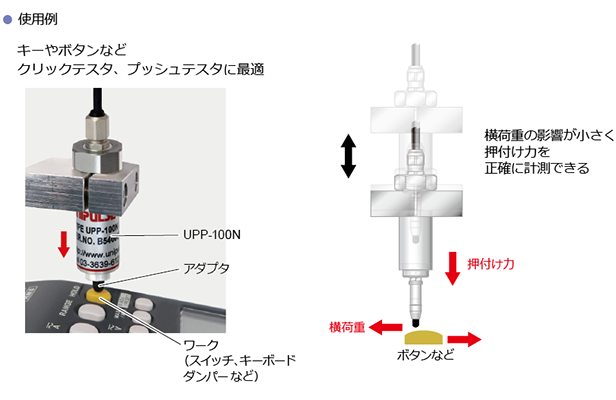

使用例



仕様

型式 UPP-100N
定格容量 100 N
定格出力 約0.4 mV/V
許容過負荷 500 %R.C.
ゼロバランス ±0.3 mV/V
非直線性 0.5 %R.O.
ヒステリシス 0.5 %R.O.
繰返し性 0.5 %R.O.
補償温度範囲 0~+40
許容温度範囲 -10~+50
出力の温度影響 0.5 %R.O./10℃
入力端子間抵抗 約1000 Ω
出力端子間抵抗 約1000 Ω
推奨印加電圧 10 V
定格負荷でのたわみ 約3 μm
ケーブル φ2 4芯シールドロボットケーブル 1.5m
ケーブル配線色 +EXC:赤
+SIG:緑
-EXC:(黒/青)
-SIG:白
SHIELD
ロードセル材質 アルミニウム合金
重量 約30(ケーブルを除く) g

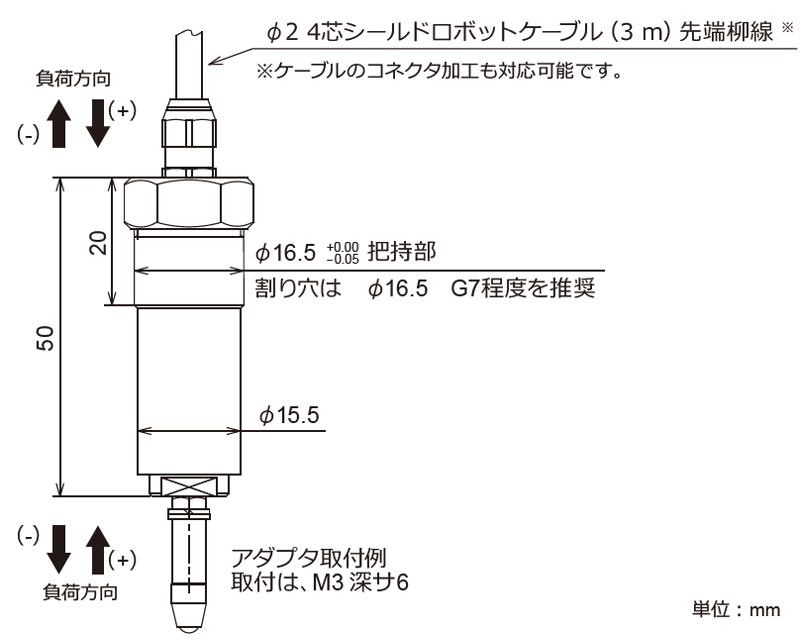

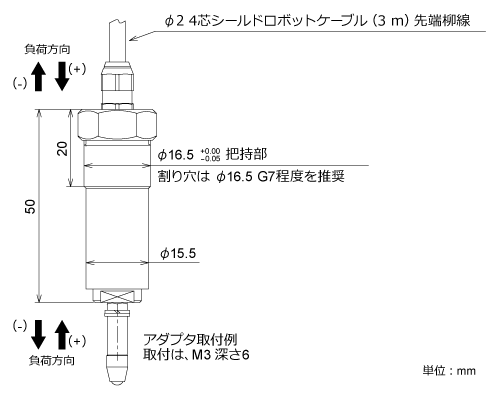

外形寸法

ダウンロード

製品カタログ(PDF)
UPP-100Nカタログ(267 KB)
取扱説明書(PDF)
UPP-100Nマニュアル_1.01(408 KB)
2D
外観図
DXF
(ZIP)
UPP-100N外観図_DXF(51 KB)
PDF
UPP-100N外観図_PDF(45 KB)
3D
外観図
STEP
(ZIP)
UPP-100N外観図_STEP(50 KB)
