製品概要

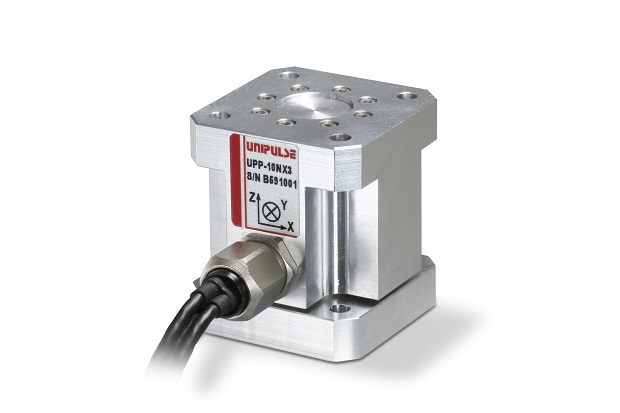

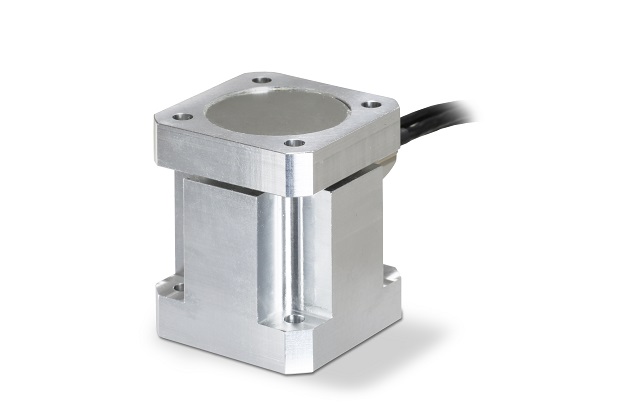

3方向（X，Y，Z）の力を同時に計測！
- 耐負荷500％でオーバーロードに強い！
- 2 kHzの高速応答と高精度を同時に実現した三分力計

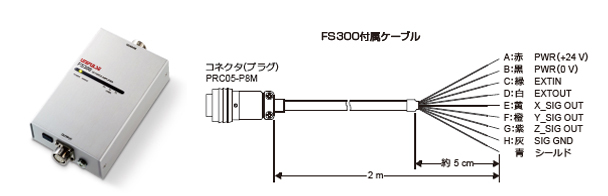

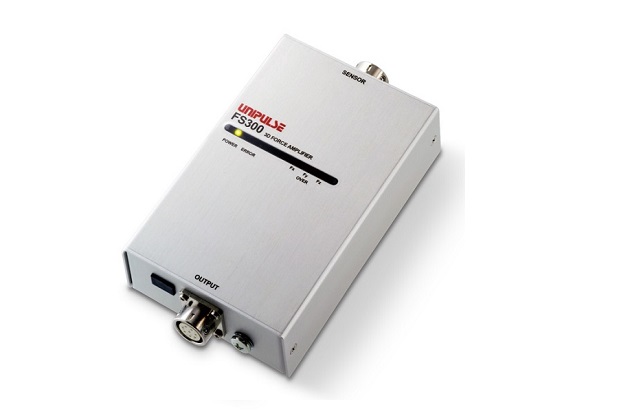

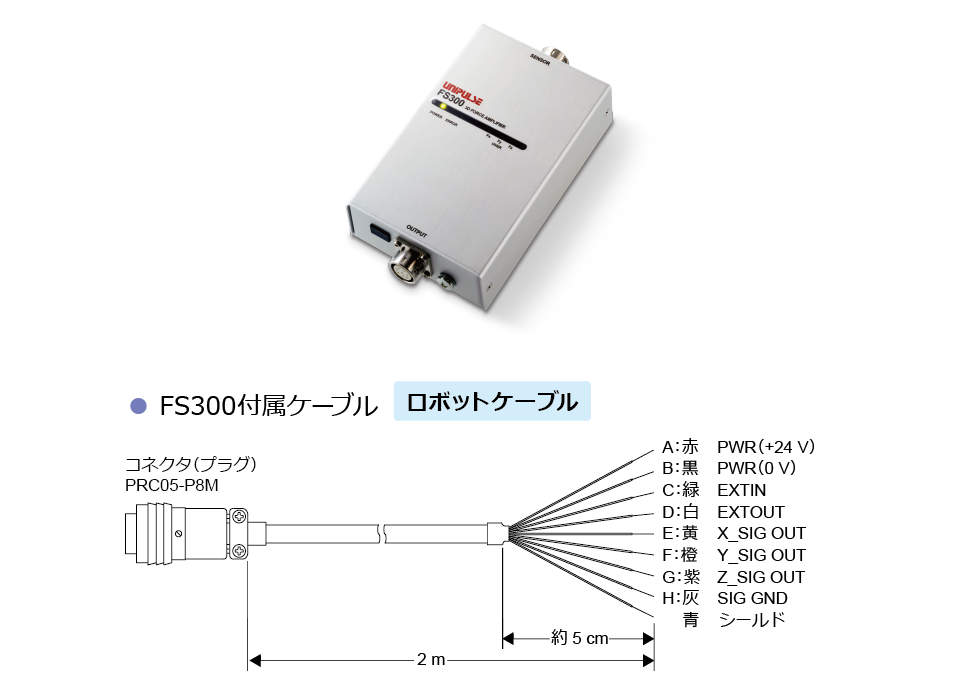

専用アンプ
Fx，Fy，Fz（3軸）の定格荷重を±5 Vの電圧で出力
センサを接続し電源DC 24 Vを与えるだけで、調整することなく定格荷重にて較正された電圧を3方向同時に出力
アプリケーション例
● 切削動力計や研削動力計
● 工具動力計
● 風洞実験での分力測定

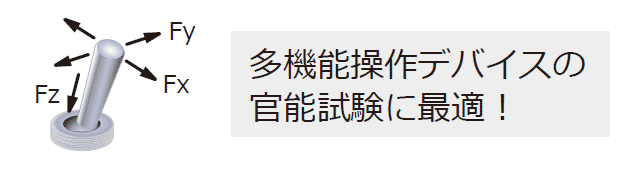

● ジョイスティックなど、多方向に動作するスイッチやレバーの検査
仕様
| 型式 | センサ : UPP-100NX3 、アンプ : FS300 |
|---|---|
| 定格容量 | Fx, Fy : ±100 N、Fz : 100 N |
| 電源入力 | DC 24 V±15% |
| 消費電流 | 150 mA 以下 |
| 荷重信号出力 | Fx、Fy、Fz：±5 V |
| 負荷抵抗 | 2 kΩ 以上 |
| 応答性 | 2 kHz |
| 入出力信号 | 入力：ゼロリセット指令 出力：ゼロリセット応答 |
| 許容過負荷 | 500% FS |
| 非直線性 | 0.5% FS 以下 |
| ヒステリシス | 0.5% FS 以下 |
| 繰返し性 | 0.5% FS 以下 |
| 補償温度範囲 | 0 ～ +40℃ |
| 許容温度範囲 | －10 ～ +50℃ |
| 零点の温度影響 | 0.5% FS/℃ 以下 |
| 出力の温度影響 | 0.05% FS/℃ 以下 |
| センサ材質 | アルミニウム合金 |
| 重量 | センサ：70 g、アンプ：180 g （ケーブルを除く） |
| センサケーブル | シールドロボットケーブル長: 1 m(FS300接続用コネクタ付) |
● 上記仕様は 専用アンプ（FS300）接続時
● Fzの0 ～ -5 Vは上記精度の保証範囲外となります。
● 較正は専用アダプタを使用して実施しています。
● 較正値(荷重と信号出力の傾き)が変化する場合があります。

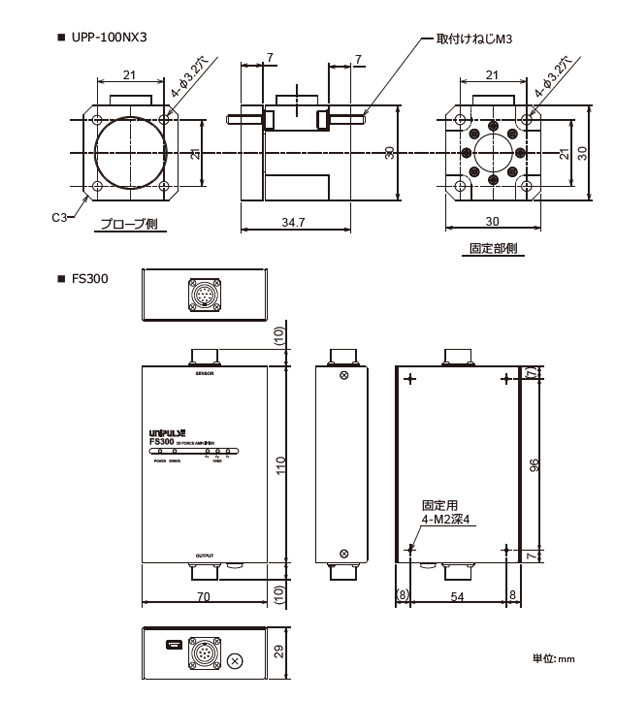

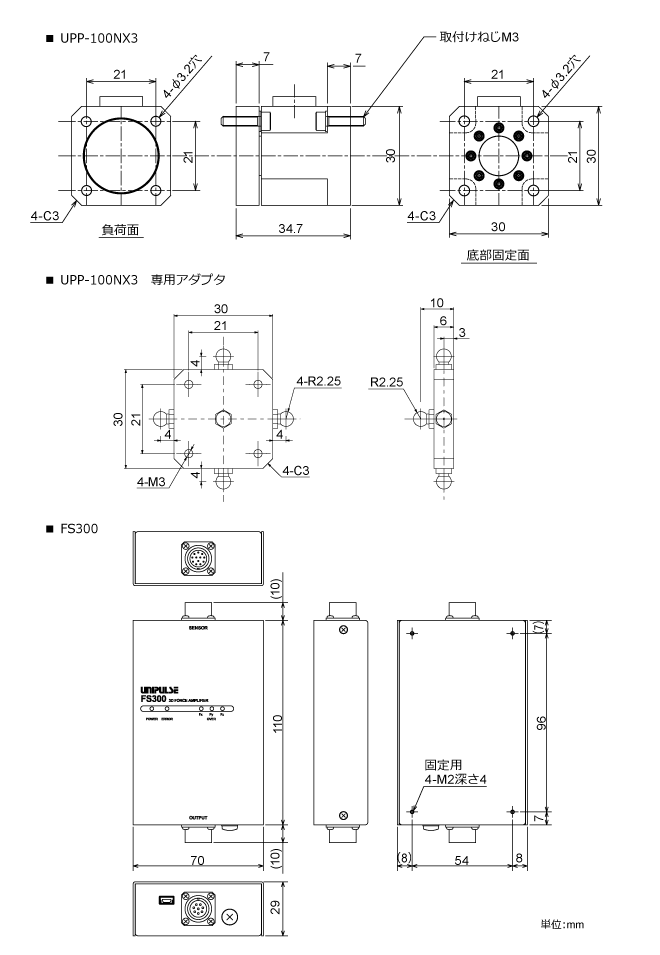

外形寸法
