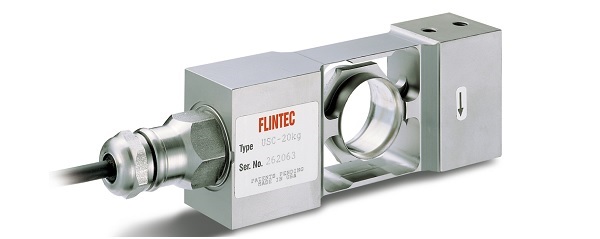

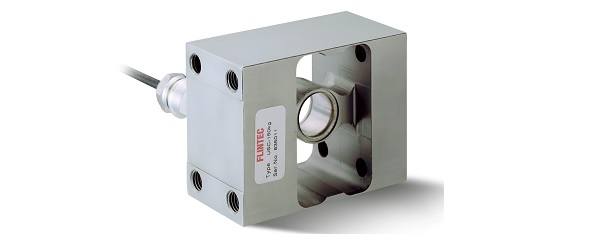

製品概要
高精度、ステンレス製、完全溶接密閉型シングルポイント型ロードセルです。プラットホームスケールなどにお使いいただけます。
- 容量20 kg、50 kg、150 kg
- 高精度、ステンレス製、完全溶接密閉型
- 高入力インピーダンス：1100 Ω
- プラットホームスケールなどの用途に広く使用されています。
仕様
| 型式 | USC-20KG, USC-50KG, USC-150KG |
|---|---|
| 定格容量 | 20 kg, 50 kg, 150 kg |
| 定格出力 | 2 mV/V±5% |
| 許容過負荷 | 200% R.C. |
| 最大許容横負荷 | 100% R.C. |
| ゼロバランス | ±5% R.O. |
| 複合誤差 | 0.0200% R.O. |
| クリープ | 0.0166% R.O./30 min |
| 補償温度範囲 | －10 ～ ＋40℃ |
| 入力端子間抵抗 | 1100±50 Ω |
| 出力端子間抵抗 | 960±50 Ω |
| 推奨印加電圧 | 5 ～ 15 V |
| 絶縁抵抗 | 5000 MΩ 以上 |
| 保護等級 | IP68 |
| ケーブル | φ5 4芯シールドケーブル 3 m 先端柳線 |
| ケーブル配線色 | ＋EXC：緑 ＋SIG：白 －EXC：黒 －SIG:赤 SHIELD：黄 |
| ロードセル材質 | ステンレス |
| 中心からの最大距離 | 20KG：115 mm 50KG：150 mm 150KG：400 mm |
| 最大プラットホームサイズ | 20KG：350×350 mm 50KG：450×450 mm 150KG：1000×1000 mm |
| 重量 | 20KG：1.0 kg 50KG：1.0 kg 150KG：1.8 kg |

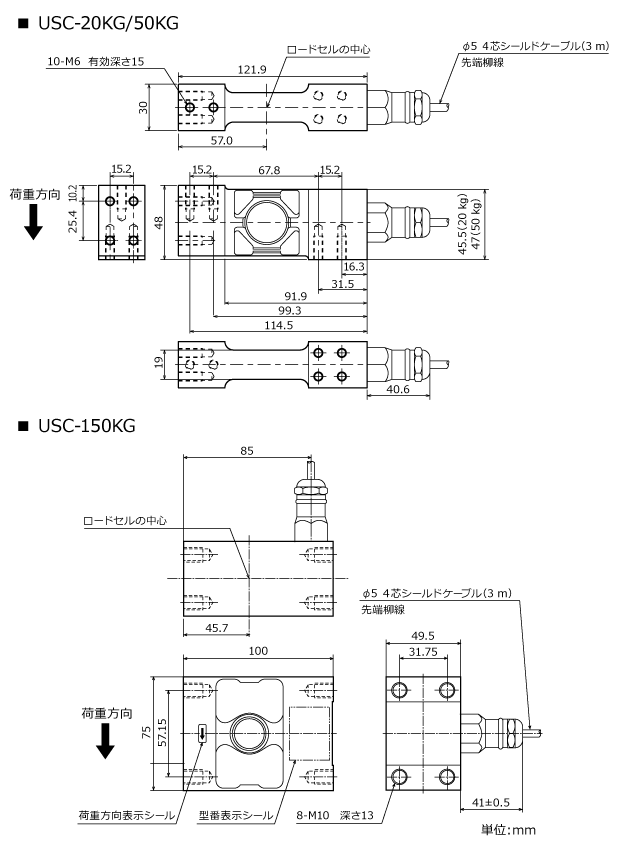

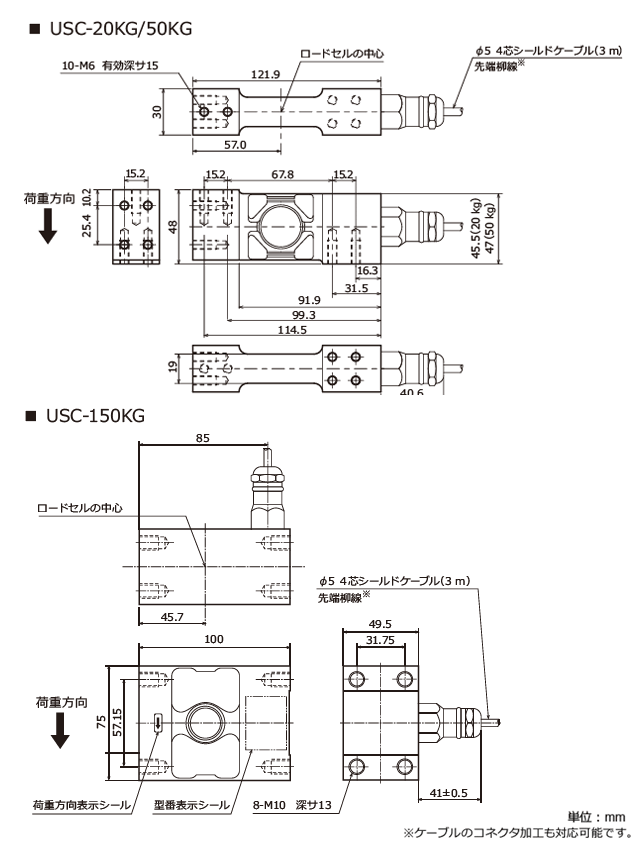

外形寸法
ダウンロード
|
製品カタログ（PDF）
|
USCカタログ(435 KB) | 日 | ||
|---|---|---|---|---|
|
取扱説明書（PDF）
|
USCマニュアル(2 MB) | 日 | ||
|
2D外観図
|
DXF
（ZIP） |
|||
| USC 20KG外観図_DXF(24 KB) | 日 | |||
| USC 50KG外観図_DXF(24 KB) | 日 | |||
| USC 150KG外観図_DXF(20 KB) | 日 |
PDF
|
||
| USC 20KG外観図_PDF(87 KB) | 日 | |||
| USC 50KG外観図_PDF(87 KB) | 日 | |||
| USC 150KG外観図_PDF(76 KB) | 日 |
3D外観図
|
STEP
（ZIP） |
|
| USC 20KG外観図_STEP(453 KB) | 日 | |||
| USC 50KG外観図_STEP(458 KB) | 日 | |||
| USC 150KG外観図_STEP(607 KB) | 日 | |||
|
