製品概要

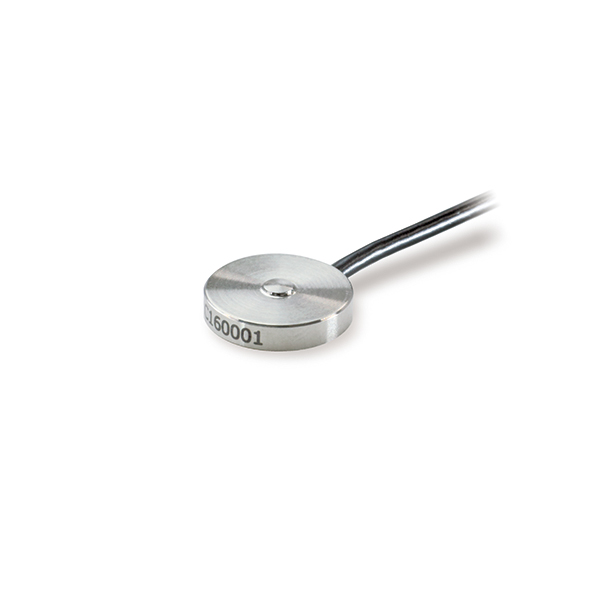

  • 直径φ10 mm、高さ2.3 mmの世界最薄ひずみゲージ式ロードセル
  • 容量50 N、100 N、200 N、500 N
  • 新規設備への組込はもちろん、既存設備への後付けにも便利
  • 複数個並べての荷重分布測定にも最適

仕様

型式 UST-50N UST-100N UST-200N UST-500N
定格容量 50 N 100 N 200 N 500 N
定格出力 約 1 mV/V
許容過負荷 150% R.C.
ゼロバランス ±20% R.O.
非直線性 0.7% R.O. 以下
ヒステリシス 0.7% R.O. 以下
繰返し性 0.1% R.O. 以下
補償温度範囲 0 ~ -60℃
許容温度範囲 -10 ~ +70℃
零点の温度影響 1% R.O./10℃ 以下
出力の温度影響 1% R.O./10℃ 以下
入力端子間抵抗 約 350 Ω
出力端子間抵抗 約 350 Ω
推奨印加電圧 2.5 V
最大印加電圧 5 V
絶縁抵抗(DC50V) 1000 MΩ 以上
ケーブル φ1.6 4芯シールドケーブル 1 m 先端柳線
ロードセル材質 ステンレス
定格負荷での
たわみ
0.003 mm 0.004 mm 0.004 mm 0.005 mm
固有振動数 140 kHz 160 kHz 180 kHz 180 kHz
重量 2 g
RoHS指令 2011/65/EU (EU)2015/863

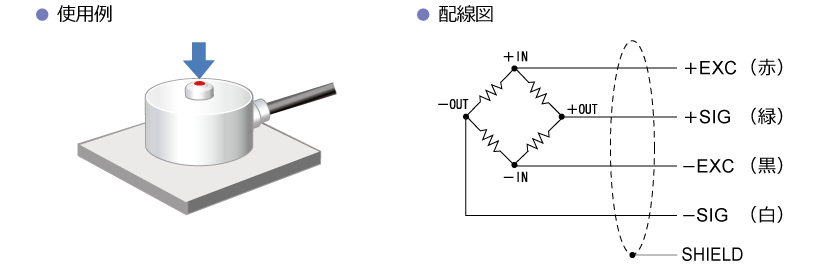

使用例・配線図

使用例・配線図

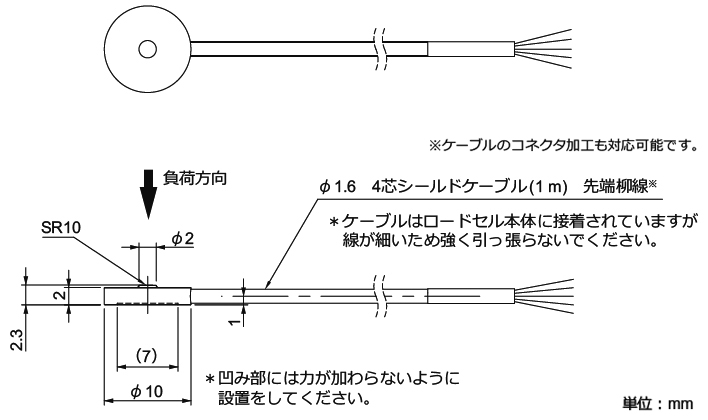

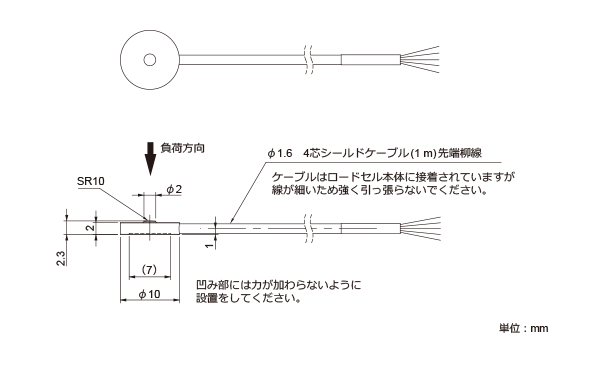

外形寸法

外形寸法

ダウンロード





製品カタログ(PDF) PDF UST カタログ(505 KB)
取扱説明書(PDF) PDF UST 取扱説明書(2 MB)
2D外観図 DXF(ZIP) UST 2D外観図_DXF(40 KB)
PDF UST 2D外観図_PDF(134 KB)
