製品概要
高速なトルク変動を正確に測定可能！
耐久性、耐ノイズ性が大幅に向上！
高剛性、高耐負荷を実現したフランジ型トルクメータ
● 500％の高耐負荷
● 精度0.03% FS
● 25000 rpmの高速回転対応
● バランス等級G2.5
● タービン油などのオイルミスト環境にも対応
● アナログ帯域3 kHz、サンプリング周波数20 kHz
● 1700 kN m/radの高剛性
● 回転パルス信号出力を標準装備（90 ～ 1080パルス/回転：設定により変更）
● トルクは±10 Vのアナログ出力、周波数出力、RS-485出力を標準装備
● デュアルレンジを標準装備（外部IO入力により±100 N mレンジに切換可能）
● 2倍校正（1000 N m）対応可能（耐負荷250%）
詳しくは弊社営業までお問い合わせください。

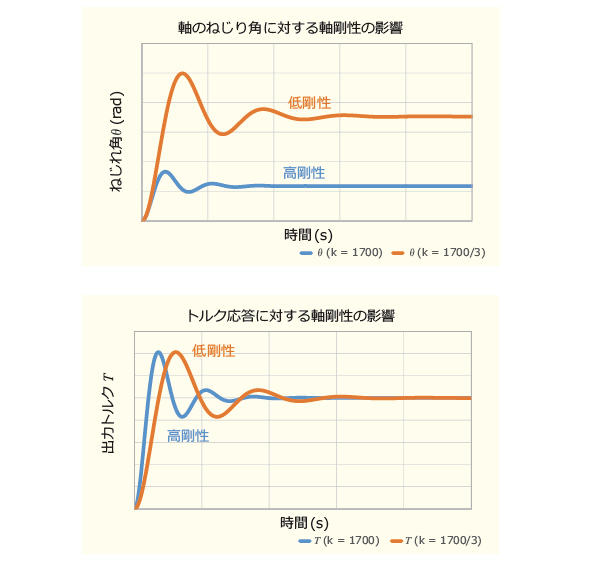

高剛性（1700 kN m/rad）
トルク計のねじれ角はねじり剛性に反比例するため、トルク変動時のハンチングが小さくなりより正確に測定可能
ねじり剛性が高いためトルク変動を高応答、高精度に測定可能
高耐負荷（500％）
起動時やブレーキ時の瞬間的なトルク変動や、予期せぬ高トルクで故障するリスクを低減
ベアリングレス
回転に伴う摩耗部品が無いため耐久試験に最適

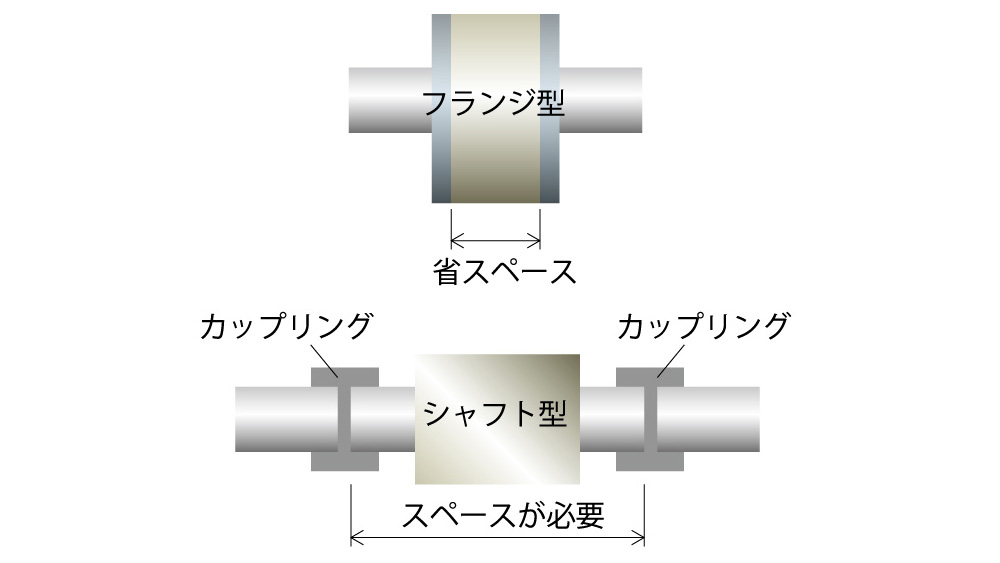

省スペース
軸方向が短く、水平に設置する場合は特に有利

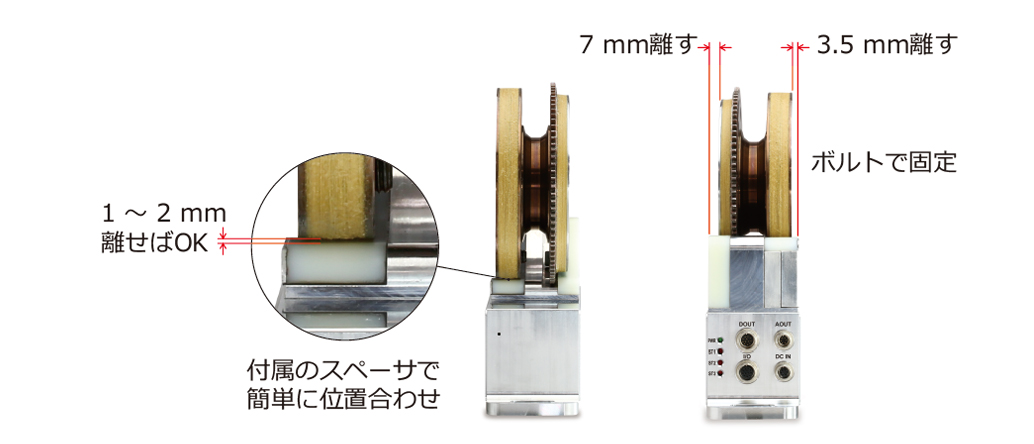

簡単セッティング
設備の設置時間の短縮に貢献
高精度・安定性
UTMシリーズ同様に卓越したゼロ点の安定性を実現
微小トルクも高精度に測定
可変ローパスフィルタ
アプリケーションごとに最適なフィルタ定数選択が可能

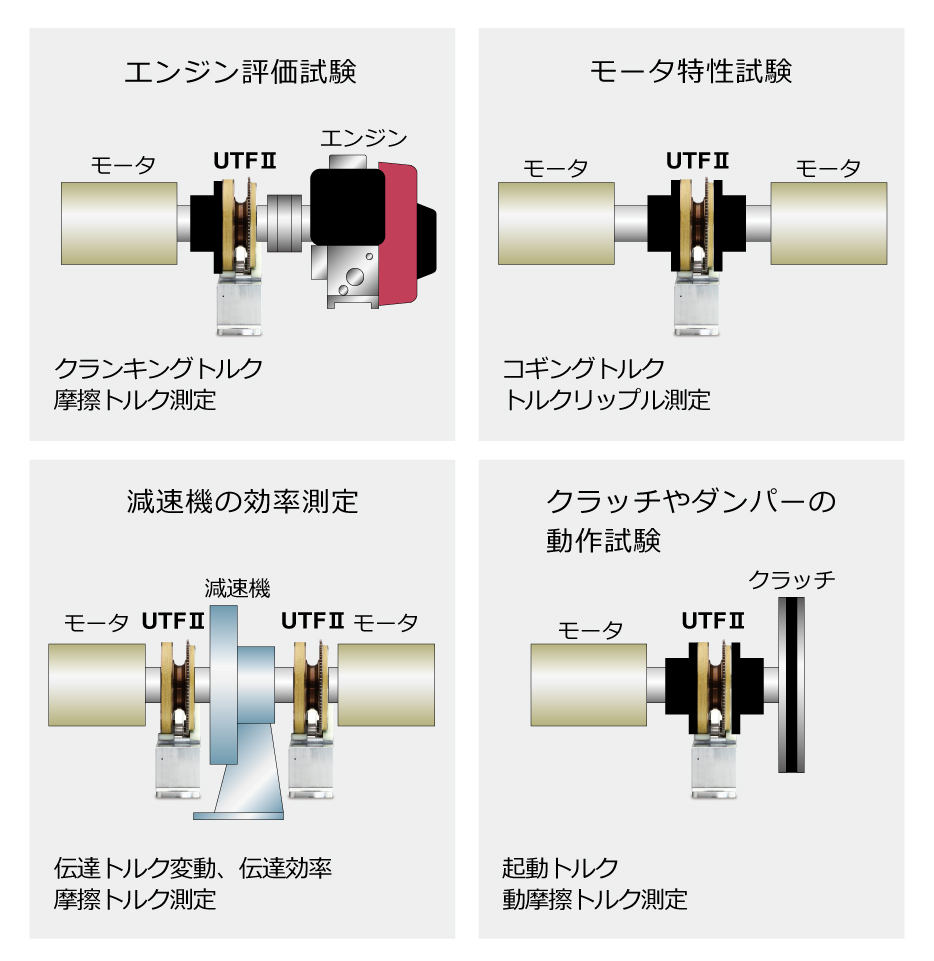

アプリケーション例

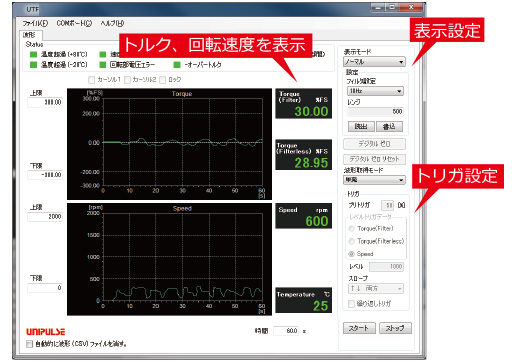

RS-485専用ソフト
● ノイズに強いRS-485出力を標準装備
● 専用ソフトでトルク、回転速度の波形を表示
● トルクはフィルタ前後の2種類の波形を表示し、フィルタの設定が適切か確認可能
● 波形はCSV形式で保存（時間、トルク、回転速度、温度）
● エンコーダ調整のためのリサージュ波形を表示
専用ソフトはこちらからダウンロードできます。
UTFⅡ用USB専用ソフトの使用にあたっては別途RS-485-USB変換器が必要です。
推奨製品：SI-35USB-L（LINE EYE製）
UTFⅡを特集した過去のメールマガジンはこちら
仕様
| 回転部 | ||
| 検出部 | ストレンゲージ式 | |
|---|---|---|
| 測定レンジ | ±100 N m | ±500 N m |
| 許容過負荷 | 2500% FS（2500 N m） | 500% FS（2500 N m） |
| 応答性 | 3 kHz（サンプリング周波数20 kHz） | |
| デジタルフィルタ | 1 Hz ～ 1 kHz（設定により変更）、PASS 3 kHz | |
| 非直線性 | 0.03% FS typ. | 0.03% FS 以下 |
| ヒステリシス | 0.03% FS typ. | 0.03% FS 以下 |
| 繰返し性 | 0.03% FS typ. | 0.03% FS 以下 |
| 動作温度範囲 | -10 ～ +50℃ | |
| ゼロ点の温度影響 | 0.05% FS/℃ 以下 | 0.01% FS/℃ 以下 |
| 出力の温度影響 | 0.05% FS/℃ 以下 | 0.01% FS/℃ 以下 |
| 最高回転数 | 25000 rpm | |
| ねじればね定数 | 1700 kN m／rad | |
| 定格ねじれ角 | 2.93×10-4 rad（0.017°） | |
| 慣性モーメント | 5.0×10-3 kg m2 | |
| 回転数検出用ギア | 90山／周 | |
| 外形寸法 | φ138×51（D）mm | |
| 重量 | 約 2.3 kg | |
| 固定部 | ||
| アナログ出力 | CH1 | トルク出力 ±10 V 負荷抵抗：5 kΩ 以上 |
|---|---|---|
| CH2 |
回転速度出力 ±10 V 負荷抵抗：5 kΩ 以上 |
|
| 周波数出力 | トルク出力 60 kHz±30 kHz | |
| 回転パルス出力 | 検出方法 | 磁気検出 |
| 信号仕様 | 90°位相差 AB相パルス, Z相パルス (RS-422A準拠ドライバ) |
|
| 出力パルス数 | 90 ～ 1080パルス/周(AB相)(設定により変更) 1パルス/周(Z相) |
|
| 入出力信号 | 入出力数 | 設定切替用入力信号３点, エラー出力信号１点 |
| 入力仕様 | 無電圧接点, オープンコレクタまたはTTLレベル | |
| 出力仕様 | オープンコレクタ DC 30 V 50 ｍA | |
| 通信仕様 | RS-485（115.2 kbps） | |
| 動作温度範囲 | -10 ～ +50℃ | |
| 電源電圧、消費電力 | DC 24 V ±15％, 17 W typ. | |
| 外形寸法 | 210(W)×66.5(H)×60(D) mm （突起部含まず） | |
| 重量 | 約 1.1 kg | |
| 付属品 | |
| 電源ケーブル 5 m | 1 |
|---|---|
| アナログ出力ケーブル 5 m | 1 |
| デジタル出力ケーブル 5 m | 1 |
| I/O ケーブル 5 m | 1 |
| 位置確認用治具 | 2 |
| 取扱説明書 | 1 |
| 別売品 | |
| CATF2-PWR-5M | UTFⅡ用電源ケーブル 5 m(付属品と同じ) |
|---|---|
| CATF2-AOUT-5M | UTFⅡ用アナログ出力ケーブル 5 m(付属品と同じ) |
| CATF2-DOUT-5M | UTFⅡ用デジタル出力ケーブル 5 m(付属品と同じ) |
| CATF2-I/O-5M | UTFⅡ用I/Oケーブル 5 m(付属品と同じ) |
| CATF2-SET-5M | UTFⅡ用電源・アナログ出力・デジタル出力・I/Oケーブルの4本セット(付属品と同じ) |
測定レンジ100 N mは外部I/O入力により切替可能

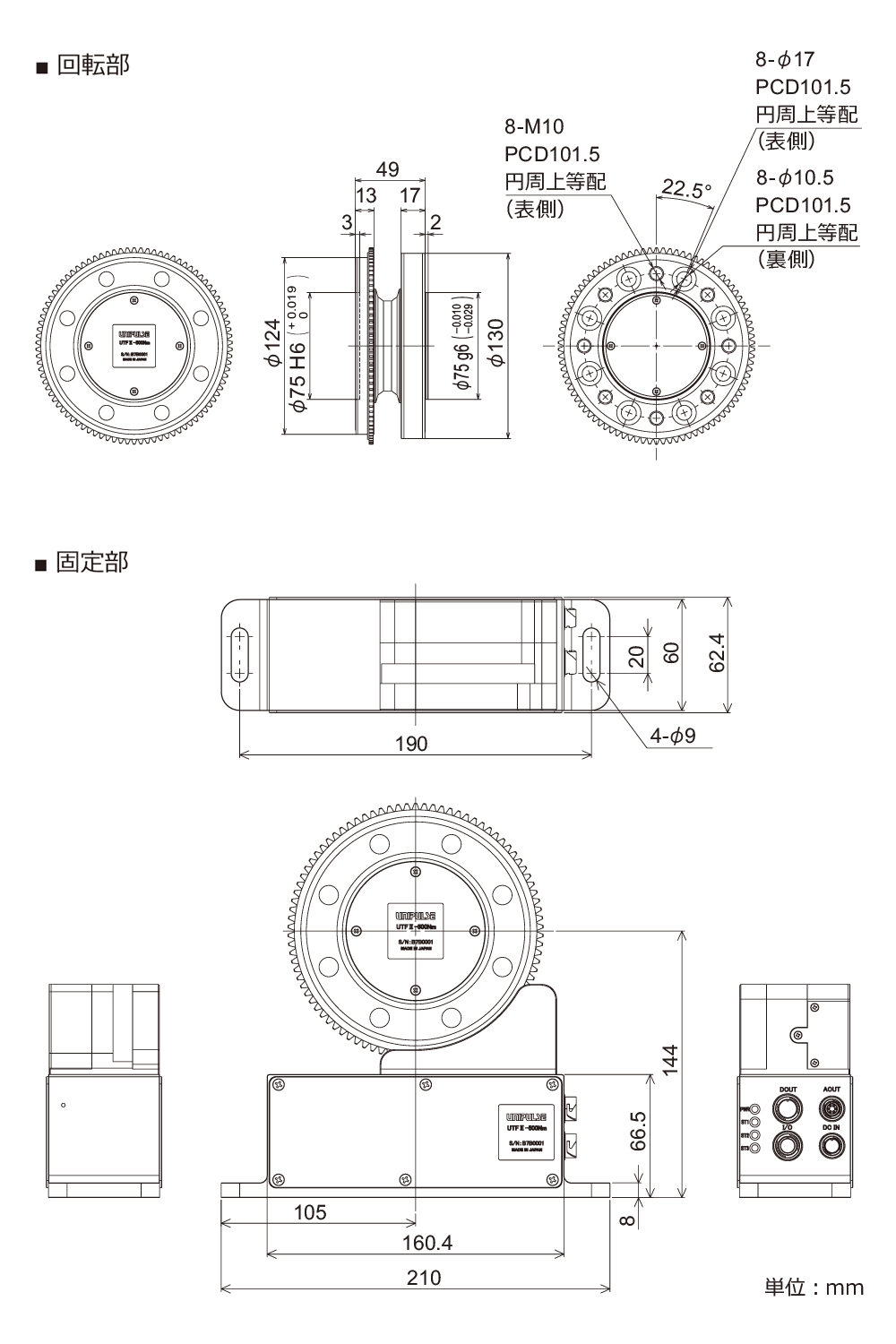

外形寸法
