製品概要

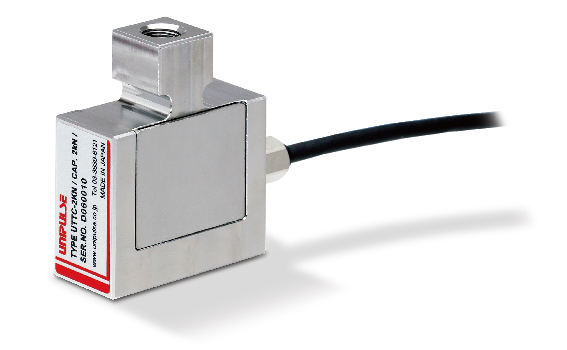

引張・圧縮両用ロードセル
横荷重の影響が小さく押しつけ力を正確に計測できる

仕様

型式 UTTC
-1KN
UTTC-2KN, UTTC-5KN UTTC
-10KN
UTTC
-20KN
UTTC
-50KN
定格容量 1 kN 2 kN,
5 kN
10 kN 20 kN 50 kN
定格出力 約 1 mV/V
許容過負荷 150% R.C.
ゼロバランス ±10% R.O.
非直線性 0.2% R.O. 以下 0.1% R.O. 以下
ヒステリシス 0.1% R.O. 以下 0.2% R.O. 以下
繰返し性 0.1% R.O. 以下
補償温度範囲 -10 ~ +60℃
許容温度範囲 -20 ~ +70℃
零点の温度影響 0.5 % R.O./10℃ 以下
出力の温度影響 0.5% R.O./10℃ 以下
入力端子間抵抗 約 1000 Ω
出力端子間抵抗 約 1000 Ω
推奨印加電圧 10 V
最大印加電圧 15 V
絶縁抵抗
(DC50V)
1000 MΩ 以上
ケーブル φ3.8 4芯シールドロボットケーブル3 m 先端柳線
ケーブル配線色 +EXC:赤
+SIG:緑
-EXC:黒
-SIG:白
SHIELD: 黄
定格負荷での
たわみ
0.020 mm 0.030 mm 0.022 mm 0.023 mm 0.044 mm
固有振動数 3.8 kHz 4.0 kHz 5.2 kHz 4.2 kHz 4.5 kHz
ロードセル材質 アルミニウム合金 ステンレス
重量 140 g 210 g 300 g 920 g
RoHS指令 2011/65/EU (EU)2015/863

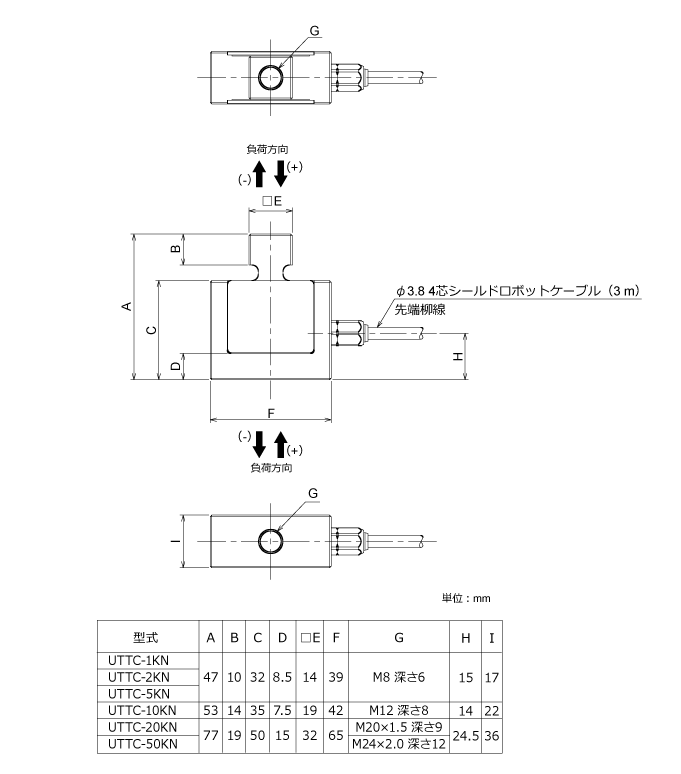

外形寸法

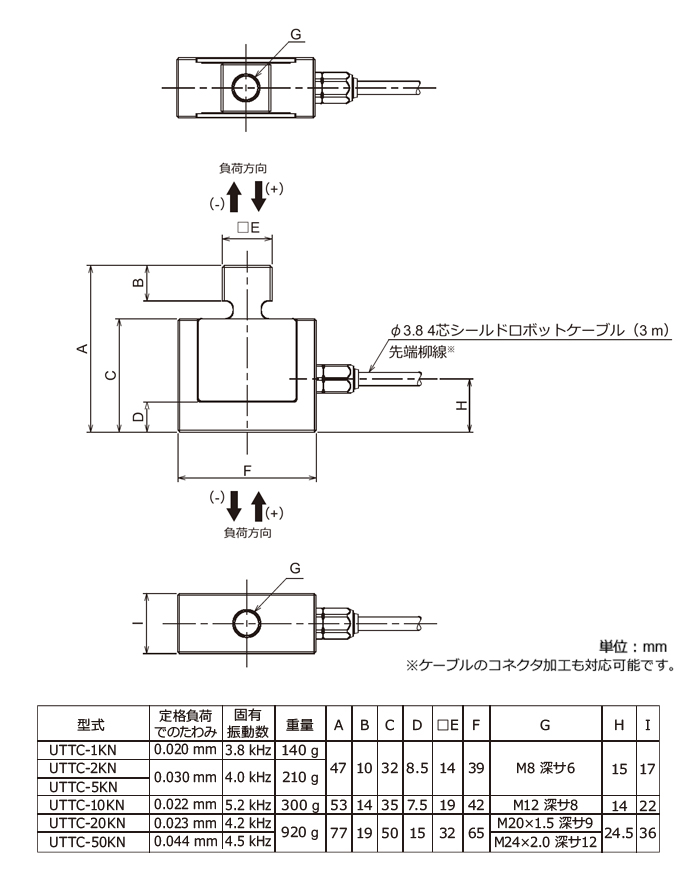

UTTC_dimension1


ダウンロード

製品カタログ(PDF)
UTTCカタログ(844 KB)
取扱説明書(PDF)
UTTCマニュアル(2 MB)
2D外観図
DXF
(ZIP)
UTTC 1-50KN外観図_DXF(114 KB)
PDF
UTTC 1-50KN外観図_PDF(625 KB)
3D外観図
STEP
(ZIP)
UTTC 1-5KN外観図_STEP(265 KB)
UTTC 10KN外観図_STEP(265 KB)
UTTC 20KN外観図_STEP(264 KB)
UTTC 50KN外観図_STEP(257 KB)
