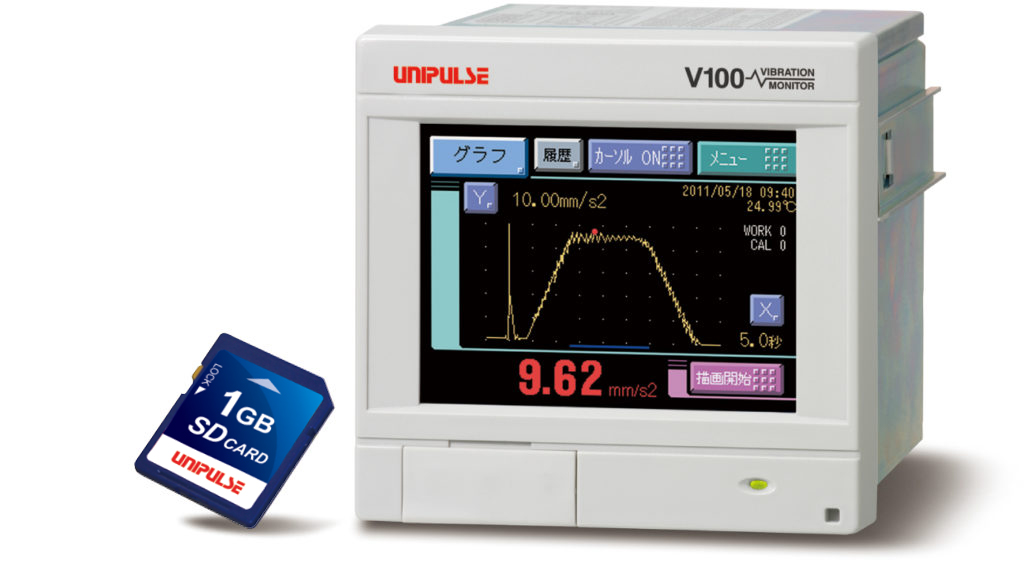

製品概要
V100Aは、機械加工時の振動を計測し、振幅の表示、閾値による良否判定、計測データの記録が可能な振動計測器です。
計測
バンドパスフィルタによる振動成分の抽出
- 振動波形から不要なノイズ成分を除去
バンドエリミネートフィルタによるノイズ成分の除去
- 誘導ノイズなどの固有の周波数成分のみ除去
-
振動値モード：入力波形を帯域通過・除去フィルタ処理して検出
エンベロープモード：入力波形をエンベロープ処理（包絡線検波）して検出
ピーク値モード：入力波形の半波毎にピーク値を検出
実効値モード：入力波形の半波毎に実効値を算出
波高率モード：力波形の半波毎に波高率（クレストファクタ）を算出
波形率モード：入力波形の半波毎に波形率（フォームファクタ）を算出
判定
計測結果と上下限の設定値を比較し、判定出力が可能
-
上上限 (HH)、上限 (HI)、正常 (OK)、下限 (LO)、下下限 (LL)
4段階の上下限の設定値の遷移（「上回ること」「下回ること」）を監視
上限値（HH/HI）：入力値が設定値を上回った場合に出力がON
下限側（LO/LL）：入力値が設定値を下回った場合に出力がON
FFTによる入力波形の周波数診断機能
振動入力波形の周波数変化をFFTスペクトラムで簡易的にモニタリング。どの周波数領域に変化が生じたかを確認することで、時間軸波形では判定が困難な機器の異常を察知することができる。
記録
- 計測結果保存：内部メモリ
ワーク毎に50回分記憶し、モニタ可能
保存データ：時刻/測定値/単位/温度/判定結果/振動検出モード/ホールドモード - グラフデータ保存：内部メモリ
測定した波形データを過去16回分記憶し、モニタ可能 - 計測結果保存：SDカード（CSV形式）
ワーク毎に約 65000回分保存 - 計測波形保存：SDカード（CSV形式）
入力波形（毎波形またはNG波形）を100回分保存 - FFT画面保存：SDカード（BMP形式）
画面データを100回分保存

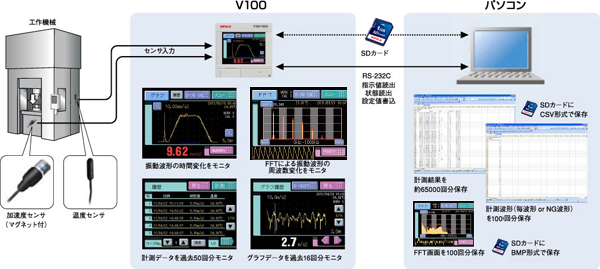

アプリケーション例
工作機械の振動を計測
■ 設備管理・異常診断 ■ ワークの加工条件設定 ■ 製品の良否判定
仕様
アナログ部｜振動診断部｜温度計測｜記録部｜表示部｜操作部｜外部信号｜インターフェイス｜一般性能｜付属品｜加速度センサ仕様｜温度センサ仕様
| アナログ部 | |
| 印加電圧 | DC 5 V±10％ 出力電流：30 mA 以内 |
|---|---|
| 信号入力範囲 | ±150 mV（UNA02使用時max3 Gまで計測可） |
| アナログフィルタ | 1次ローパスフィルタ カットオフ周波数30, 100, 1k Hzより選択 |
| A/D変換器 | 速度：2000回/秒 分解能：24 bit（バイナリー） 有効分解能：150 mVに対して約 1/10000 |
| モニタ出力 | 出力レベル：入力50 mV当り約 1 V（約 1 V/G） 負荷抵抗：2 kΩ 以上 |
| 振動診断部 | |
| 振動検出 | ■ 帯域フィルタ ハイパスフィルタ（HPF） 1 ～ 500 Hz ローパスフィルタ（LPF） 1 ～ 500 Hz （2次バタワース特性デジタルフィルタ） ただし、HPF＜LPF ■ 判定モード ■ ホールドモード ■ 比較判定 ■ 設定切換 |
|---|---|
| 振動解析（FFT） | ■サンプリング倍率 1倍／2倍／4倍／8倍 解析周波数単位［Hz］＝ 1000 Hz ÷（サンプリング倍率×256） ■ 窓関数 ■ 解析モード ■ 平均回数 ■ 表示範囲 ■ 表示モード |
| 温度計測 | |
| 振動計測時の温度を記録（履歴、SDカード） 温度計測範囲：－10℃ ～ ＋90℃、精度：±1.5℃、分解能：0.01℃ |
| 記録部 | |
| 記録メディア | SDカード |
|---|---|
| 記録データ | 計測波形データ（最長99.9秒 100ファイル） 計測結果データ（1ワーク毎に10ファイル 1ファイル≒5 MB 65530回計測分） FFT画面データ（100ファイル） |
| 表示部 | |
| 表示器 | 3.5インチTFTカラーLCD 表示エリア：71（W）×53（H）mm ドット構成：320×240 dot |
|---|---|
| 指示値表示範囲 | 4桁 ±9999 |
| 小数点 | 0／0.0／0.00／0.000 |
| 単位 | なし、m/s2、mm/s2, m/s, mm/s, mm, μm, % |
| 表示回数 | 3回/秒固定 |
| 操作部 | |
| 入力器 | アナログ式タッチパネル |
|---|---|
| 外部信号 | |
| 外部出力（9点） | 比較結果（HH、HI、OK、LO、LL）、ホールド完了（HOLD END）、正常動作（RUN）、グラフ描画完了（EVENT）、SDカード正常（SD CARD） オープンコレクタ出力回路（シンクタイプ プラスコモン入力機器接続可） 定格電圧：DC 30 V、定格電流：30 mA 以下、絶縁方式：フォトカプラ絶縁 |
|---|---|
| 外部入力（11点） | ホールド制御（T/H、SECTION）、グラフ制御（GRAPH TRIG）、FFT制御（FFT TRIG）、ワーク選択（WORK0 ～ WORK3）、較正値選択（CAL0、CAL1）、操作禁止（LOCK） 電圧入力回路（プラスコモン／マイナスコモン共用） ON電圧：DC 12 V 以上、OFF電圧DC 3 V 以下、順電流：約 5 mA（DC 24 V時）、絶縁方式：フォトカプラ絶縁 |
| インターフェイス | |
| RS-232Cコミュニケーションインターフェイス |
| 一般性能 | |
| 電源電圧 | DC 24 V（±15％） |
|---|---|
| 消費電力 | 24 W max |
| 突入電流(Typ) | 2 A、10 msec（常温、コールドスタート時） |
| 使用条件 | 使用温度範囲 －10℃ ～ ＋40℃ 保存温度範囲 －20℃ ～ ＋60℃ 湿度 85% RH 以下（結露不可） |
| 外形寸法 | 96(W)×96(H)×117.3(D) mm（突起部含まず） |
| 重量 | 約 1.0 kg |
| 付属品 | |
| 取扱説明書 | 1 |
|---|---|
| 外部入出力用コネクタ | 1 |
| SDカード | 1 |
| 加速度センサ | 1 |
| 温度センサ | 1 |
| 加速度センサ仕様 | |
| 型式：UNA02 ピックアップ方式：圧電・シェア型 感度：5.0±10％ mV/m/s2 共振周波数：約 24 kHz 周波数帯域：3 ～ 10000 Hz±3 dB 絶縁抵抗：10000 MΩ 以上 最大横感度：5％ 以下 最大使用加速度：400 m/s2 耐衝撃性：10000 m/s2 以上 出力インピーダンス：100 Ω 以下 電源電圧：DC＋5 V 使用温度範囲：－20℃ ～ ＋60℃ DC出力電圧：2.5±0.3 V 外形寸法：17（Hex）×39.6（H）mm（突起部およびケーブル含まず） 外装ケース材質：ステンレススチール（SUS304） 重量：約 48 g（ケーブル含まず） ケーブル長：10 m （白：＋5 Vdc入力, 黒：加速度出力, シールド： GND） φ4.3 2芯シールドケーブル（ETFE/軟質フッ素樹脂）マグネット 吸着力：120 N 以上（垂直方向、常温） 使用温度範囲：－20℃ ～ ＋100℃ 重量：約 44 g 磁石材質：サマリウム系コバルト磁石 外装ケース材質：SUS420J |
| 温度センサ仕様 | |
| 型式：UNT5M 方式：サーミスタ 公称ゼロ負荷抵抗値：5 kΩ±1％ B定数：3324 K±1％ 熱放散定数：約 2.6 mW/℃ 熱時定数：約 75 秒（空気中） 使用温度範囲：－50℃ ～ ＋105℃ 外形寸法：6（W）×5（H）×15（D）mm（突起部およびケーブル含まず） ケーブル長：5 m |
