製品概要

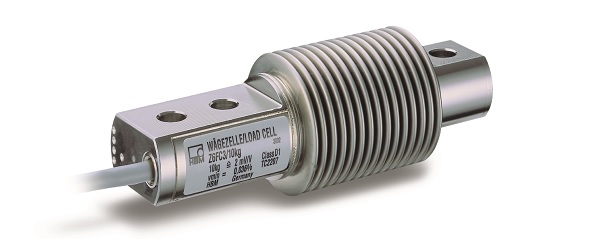

高精度、ステンレス製、ビーム型ロードセルです。ホッパースケール、コンベアスケールなどにお使いいただけます。

● 容量 5 kg、10 kg、20 kg、50 kg、100 kg、200 kg、500 kg、1 t
● 高精度、ステンレス製、完全溶接密閉型
● 外乱を遮断するステンレス製ベローズ
● ホッパースケール、コンベアスケールなどの用途に広く使用されています。

仕様

Z6FD1-5KG, Z6FC3-10KG, 20KG, 50KG

型式 Z6FD1-5KG Z6FC3-10KG Z6FC3-20KG Z6FC3-50KG
定格容量 5 kg 10 kg 20 kg 50 kg
定格出力 2.0 mV/V
+0.02 -0.002
2 mV/V
± 0.1 %
2 mV/V ± 0.05 %
許容過負荷 150 % R.C.
非直線性 0.05 % R.O. 0.0180 % R.O. typ.
ヒステリシス 0.05 %R.O. 0.0170 % R.O. typ.
クリープ 0.049 % R.O. / 30 min 0.0166 % R.O. / 30 min
補償温度範囲 -10 ~ +40 ℃
許容温度範囲 -30 ~ +70 ℃
零度の温度影響 0.05 % R.O. / 10 ℃ 0.0125 % R.O. / 10 ℃
出力の温度影響 0.05 % R.O. / 10 ℃ 0.0080 % R.O. / 10 ℃ typ.
入力端子間抵抗 350~480 Ω
出力端子間抵抗 356 ± 0.2 Ω 356 ± 0.12 Ω
最大印加電圧 12 V
絶縁抵抗 5000 MΩ 以上
保護等級 IP68
ケーブル φ5.4 6 芯シールドケーブル 3 m 先端柳線

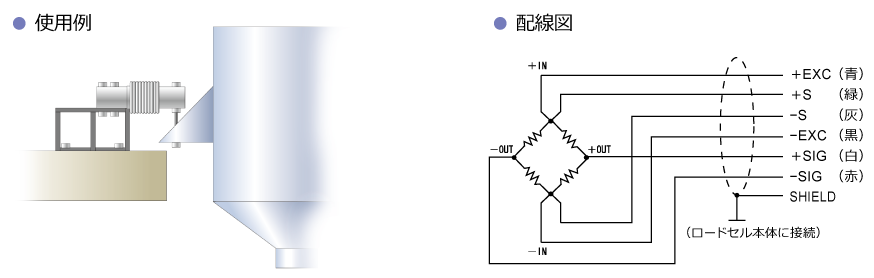

ケーブル配線色 +EXC:青
+S:緑
-S:灰
-EXC:黒
+SIG:白
-SIG:赤
SHIELD
ロードセル材質 ステンレス
定格負荷でのたわみ 0.24 mm 0.3 mm 0.29 mm 0.27 mm
重量 0.5 kg



Z6FC3-100KG, 200KG, 500KG, 1T

型式 Z6FC3-100KG Z6FC3-200KG Z6FC3-500KG Z6FC3-1T
定格容量 100 kg 200 kg 500 kg 1 t
定格出力
許容過負荷 150 % R.C.
非直線性 0.0180 % R.O. typ.
ヒステリシス 0.0170 % R.O. typ.
クリープ 0.0166 % R.O. / 30 min
補償温度範囲 -10 ~ +40 ℃
許容温度範囲 -30 ~ +70 ℃
零度の温度影響 0.0125 % R.O. / 10 ℃
出力の温度影響 0.0080 % R.O. / 10 ℃ typ.
入力端子間抵抗 350~480 Ω
出力端子間抵抗 356 ± 0.12 Ω
最大印加電圧 12 V
絶縁抵抗 5000 MΩ 以上
保護等級 IP68
ケーブル φ5.4 6 芯シールドケーブル 3 m 先端柳線
ケーブル配線色 +EXC:青
+S:緑
-S:灰
-EXC:黒
+SIG:白
-SIG:赤
SHIELD
ロードセル材質 ステンレス
定格負荷でのたわみ 0.31 mm 0.39 mm 0.6 mm 0.55 mm
重量 0.5 kg 2.3 kg

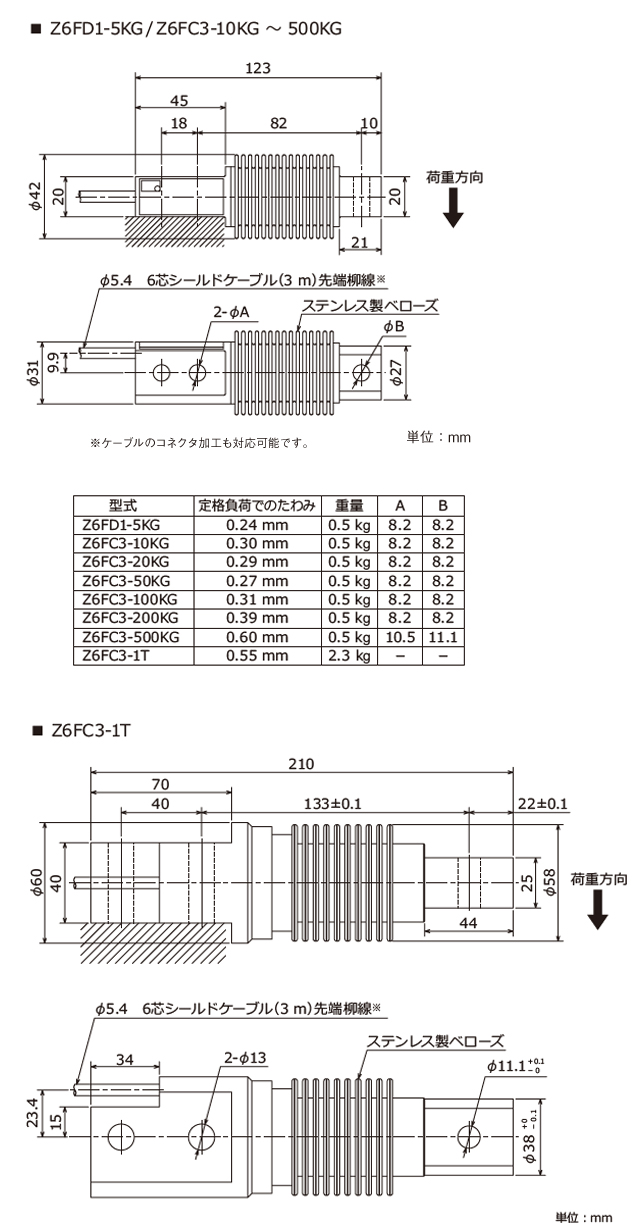

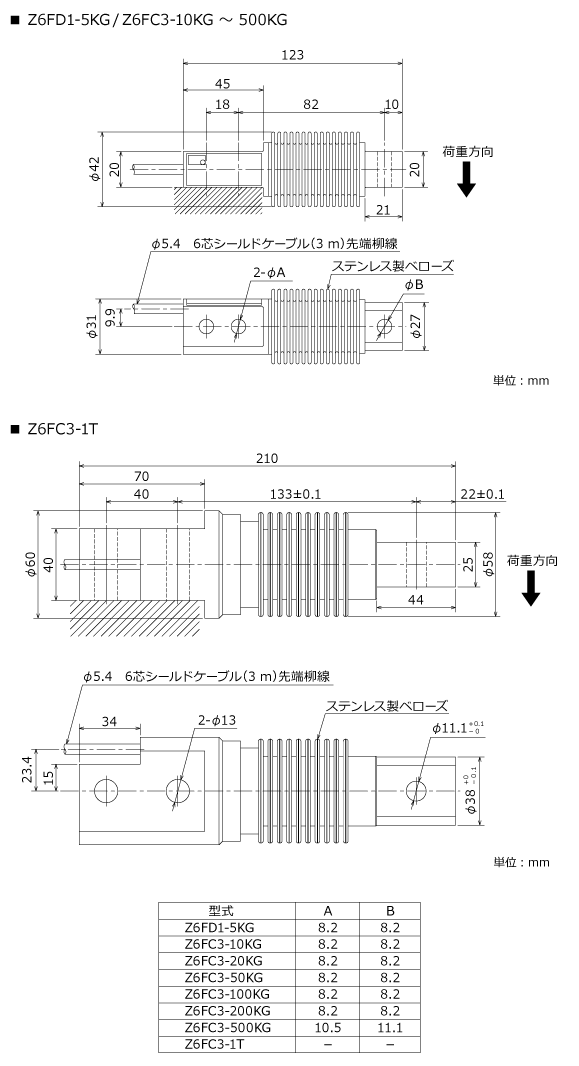

外形寸法



アクセサリ

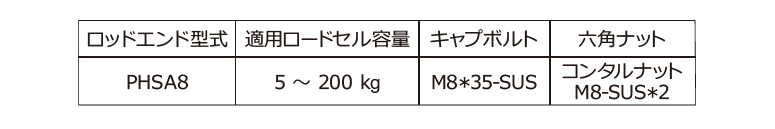

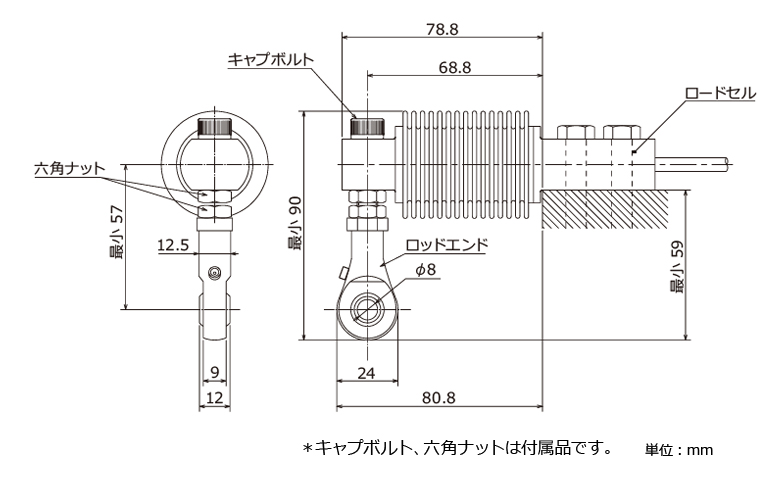

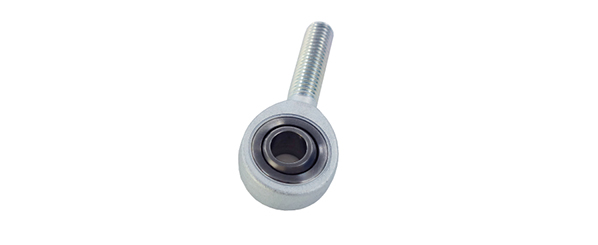

ロッドエンド装着時

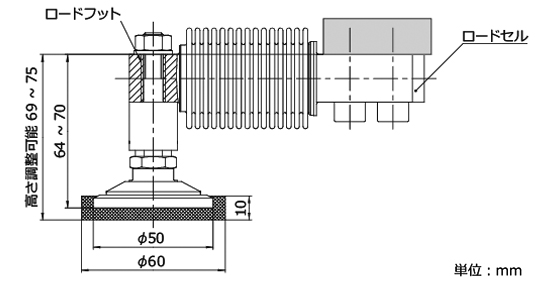

ロードフット装着時




ダウンロード

製品カタログ(PDF)
Z6FC3/Z6FD1カタログ(202 KB)
取扱説明書(PDF)
Z6FC3/Z6FD1マニュアル(2 MB)
2D
外観図
DXF
(ZIP)
Z6FC3-10KG~500KG外観図_DXF(20 KB)
Z6FC3-1T外観図_DXF(20 KB)
Z6FD1外観図_DXF(15 KB)
Z6FC3 ロッドエンド外観図_DXF(14 KB)
Z6FC3 ロードフッド外観図.DXF(14 KB)
PDF
Z6FC3-10KG~500KG外観図_PDF(101 KB)
Z6FC3-1T外観図_PDF(79 KB)
Z6FD1外観図_PDF(85 KB)
Z6FC3 ロッドエンド外観図_PDF(69 KB)
Z6FC3 ロードフッド外観図.PDF(37 KB)
3D
外観図
STEP
(ZIP)
Z6FD1-5KG外観図_STEP(18 KB)
Z6FC3-10KG~200KG外観図_STEP(90 KB)
Z6FC3 ロッドエンド外観図_STEP(68 KB)
Z6FC3 ロードフッド外観図.STEP(53 KB)
サポートツール
ソフトウェア
  • 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
  • PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。

Z6FC3/Z6FD1との組み合わせ推奨製品
