製品概要

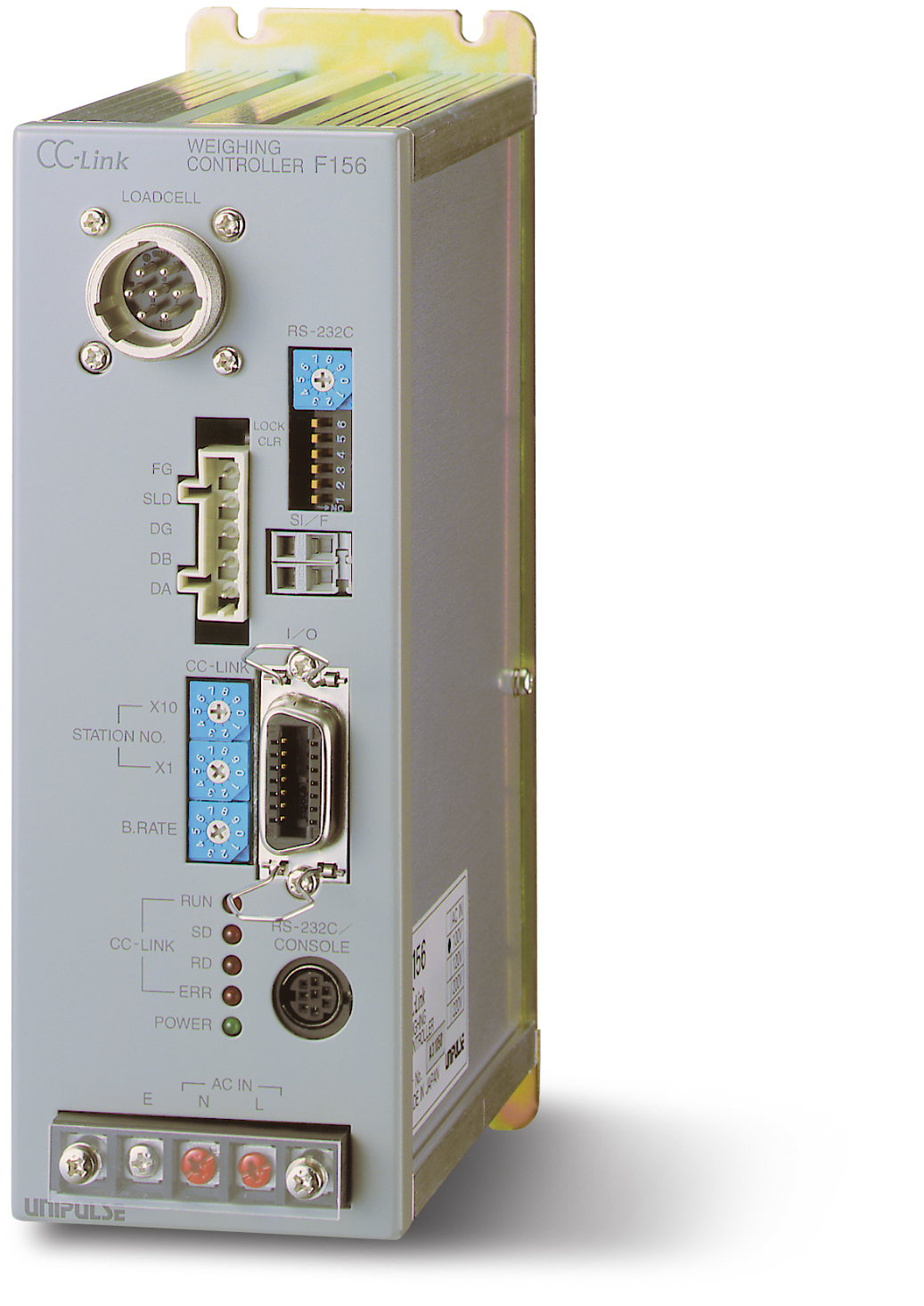

制御盤内部など限られたスペースでの組込使用に最適なウェイングインジケータです。CC-Linkインターフェイスを標準搭載しています。超低ドリフトの高精度アンプ搭載と高速サンプリング、自動計量機に便利な計量シーケンス機能や制御入出力など、ハイスペックと多彩な機能をコンパクトなボディに凝縮しています。


仕様

アナログ部｜設定部｜インターフェイス｜一般性能｜付属品

アナログ部
印加電圧 DC 10 V±5% 出力電流120 mA 以内 リモートセンス方式(350 Ω系ロードセル4ヶまで並列接続可能)
ゼロ調整範囲 0 ～ 約 2 mV/V
ゲイン調整範囲 0.3 ～ 2.0 mV/V
最小入力感度 0.3 μV/count
精度 非直線性：0.01% FS 以内
ゼロドリフト：0.1 μV/℃ RTI 以内(Typ 0.08 μV/℃)
ゲインドリフト：15 ppm/℃ 以内(Typ 7 ppm/℃)
アナログフィルタ ベッセル型ローパスフィルタ
-12 dB/oct
2/4/6/8 Hzより選択
A/D変換器 速度…500回/秒
分解能…16 bit
最小指示分解能 1/10000(内部分解能は1/40000)

設定部
設定方法 CC-LinkまたはRS-232Cインターフェイス上のホストによる設定、及び別売のリモートコンソールユニットC110またはC120による設定
設定値の記憶 ･ 初期設定値…NOV RAM(不揮発性RAM)
･ その他の設定値…リチウム電池によるバックアップされたCMOS RAM ※いずれも書き換えをロック可能
設定項目 ・定量､大投入､定量前､落差､過量､不足､上限､下限､ゼロ付近､風袋設定､
・比較禁止時間､判定時間､完了出力時間､補正投入時間、AZ回数、判定回数、 自動落差補正係数､自動落差補正平均回数､自動落差規制値
・定量及び過不足比較選択､ 上下限比較選択､ゼロ付近比較選択､切出制御モード､デジタル風袋引有無､自動落差補正有無､完了信号出力モード､ 過不足比較モード､上下限比較モード
・デジタルフィルタ､モーションディテクト(時間)､ モーションディテクト(幅)､ゼロトラッキング(時間)､ゼロトラッキング(幅)､アナログフィルタ､コンソール表示回数、SI/F 総重量/正味選択
・分銅重量値､最大秤量値､最小目盛､正味オーバー､総重量オーバー､DZ規制値､小数点位置､重力加速度補正､設定値LOCK(SOFT LOCK)
・単純比較、シーケンスモード選択、シーケンスモード時補正投入有無、シーケンスモード時ゼロ付近確認有無、シーケンスモード時重量値確認有無、 外部制御入力0～4選択、外部制御出力0～6選択 　
・風袋引､風袋引リセット､デジタルゼロ､デジタルゼロリセット､シーケンススタート/ストップ、シーケンスエラーリセット、ゼロ較正､スパン較正
外部信号 ･ 入出力(14pアンフェノールタイプコネクタ)
･ 入力(5点):COM端子と短絡したときONとする
･ 出力(7点):トランジスタのオープンコレクタ出力 トランジスタONの時、出力をONとする Vceo = 30 V(MAX)､lc = 50 mA(MAX)

インターフェイス
CC-Link 三菱PLCと接続するためのフィールドネットワーク
伝送媒体:3線式(シールド付)
伝送速度:156 k/ 625 K/ 2.5 M/ 5 M/ 10 M bpsより選択
RS-232C ホスト側からの指令により重量データや各種ステータス､さらに各種設定値の書き込み､読み出しなどを行うことができる。(設定用リモートコンソールユニット､C110やC120と排他使用)
仕様：RS-232C準拠 転送方式:全二重/調歩同期
転送速度：1200/2400/4800/9600/19200/38400 bpsより
フォーマット：データ長:7/8 bit
ストップビット長：1/2 bit
パリティビット：奇数/偶数/なし
SI/F 2線式シリアルインターフェイス 出力のみで、ユニパルス製プリンタ､外部表示器などを設蔵するためのシリアルインターフェイス 転送方式:調歩同期 転送速度:600 bps

一般性能
電源電圧 AC 100 ～ 240 V(フリー電源) 50/60 Hz
消費電力 13.0/12.5 VA(定格100 V時)
使用条件 温度…使用温度範囲:-10℃ ～ ＋40℃　保存温度範囲:-20 ～ +80℃
湿度…85% RH 以下(結露不可)
外形寸法 67(W)×185(H)×130(D) mm(突起部含まず)
重量 約 1.7 kg

付属品
AC入力ケーブル(3 m) 1本
予備ヒューズ(0.5 A) 1個
ロードセルコネクタ 1個
外部入出力用57シリーズ14pコネクタ 1個
RS-232C用コネクタ 1個
CC-Link用コネクタ 1個
ミニドライバ 1本
壁面取付金具 1個
圧着端子 3個
取扱説明書 1冊


別売品

製品名
C110 設定用リモートコンソールユニット、4キー、ケーブル長0.5 m
C120 設定用リモートコンソールユニット、12キー、ケーブル長0.5 m
CAAC2P-B3 AC入力コード 3 m
CAAC3P-CEE7/7-B2 AC入力コード(250 V耐圧)2 m
CA38X11 miniDIN-D-Sub25pクロスケーブル1 m
CN20 外部入出力用57シリーズ14pコネクタ
CN60 RS-232C用丸DIN8pコネクタ
CN71 CC-Link用コネクタ
CA4131 片端JRコネクタ付(6芯)ケーブル先端柳線3 m
CA4230 JR-PRC変換中継(6芯)ケーブル0.3 m
CA4311 JR-PRC変換中継(6芯)4線式-6線式(520 A用)1 m

C120（左）／C110（右）


LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
