製品概要

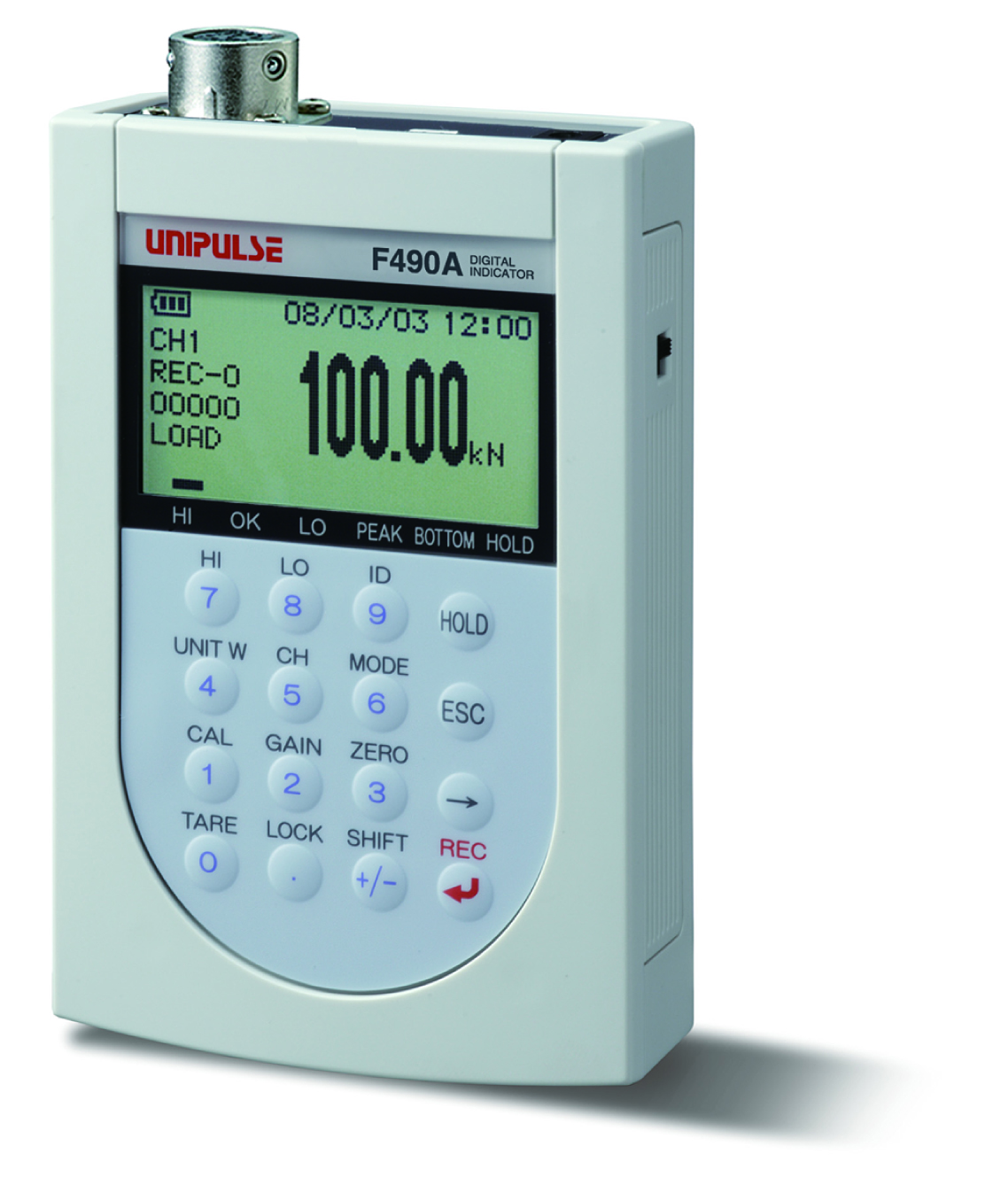

フィールドでの荷重・圧力・トルク計測を可能にした、小型・軽量・ハンディタイプのストレンゲージ式センサ用デジタルインジケータ。
計測データを内部メモリにCSV形式で記録し、USBインターフェイスによりファイルの参照&コピーが可能。
多彩な情報表示、ピーク/ボトムなど4種類のホールド機能や、6 ch分の較正値を記録し現場のセンサによって呼び出すマルチ較正機能、上下限比較機能など機能も充実。
単3形アルカリ乾電池動作で、約 30時間の連続使用が可能※。
※350 Ω系センサ接続、バックライトオフ時
紹介動画
F490Aを特集した過去のメールマガジンはこちら
仕様
アナログ部|表示部|設定部|記録部|ホールド機能|計測モード|表示モード|時計|インターフェイス|一般性能|付属品
アナログ部 | |
印加電圧 | DC 3 V±10% 出力電流35 mA 以下 |
---|---|
信号入力範囲 | -3.0 ~ +3.0 mV/V |
較正範囲 | -3.0 ~ -0.05 mV/V、+0.05 ~ +3.0 mV/V |
精度 |
非直線性:0.02% FS 以内(3.0 mV/V入力時) ゼロドリフト:0.3 μV/℃ RTI 以内 ゲインドリフト:5 ppm/℃ 以内 |
A/D変換器 |
速度:80、400、1200回/秒 より選択 分解能:24 bit(バイナリ)3.0 mV/Vに対して約 1/30000 |
表示部 | |
表示器 | 128×64 dot モノクロLCD |
---|---|
表示値 | 5桁 -99999 ~ +99999 字高14 ㎜ |
状態表示 |
ステータス表示1:R(記録中)/A(ACアダプタ使用中)/U(USB接続中)/N(NOV RAM書込中)/ B(バックアップ電池異常) ステータス表示2:HI/OK/LO/PEAK/BOTTOM/HOLD |
設定部 | |
設定項目 | ・ 風袋引*/等価入力較正/スパン較正/ゼロ較正(ワンタッチゼロ)/単位重量設定*/チャネル設定/上限値設定/下限値設定/機器ID設定*/設定値LOCK ・ 単位/デジタルフィルタ/モーションディテクト(時間、幅)/ゼロトラッキング(時間、幅)/ゼロ付近/デジタルゼロ/最小目盛/ADCサンプリング速度 ・ 日時/ブザー/バックライト/オートオフ/バージョン表示/メモリチェック/初期化 ・ ホールド:モード/区間/開始レベル/終了レベル/監視時間 ・ グラフ:時間軸*/モード*/トリガエッジ*/トリガレベル*/プリトリガ* ・ 動作モード/上下限比較モード/計測モード*/記録モード*/リアルタイム出力* *簡易動作モード時は使用できません |
---|
記録部 | |
記録機能 | ・ [REC]キーを押した際に記録 ・ 安定を検出した際に記録 ・ ホールド解除時にホールド値記録 ・ インターバル記録(一定間隔ごとにデータを記録) ・ グラフデータ記録(グラフ表示しているデータを記録) |
---|---|
記録媒体 | 内部メモリ |
記録方式 | CSVフォーマットのテキスト形式 |
記録データ | ID、記録回数、記録日時、計測チャネル、指示値、単位 |
記録データ量 | 20,000データ |
ホールド機能 | |
・サンプル/ピーク/ボトム/P-P ・ データ監視区間:全区間/レベル/レベル+時間 |
計測モード | |
荷重計測/カウンティング |
表示モード | |

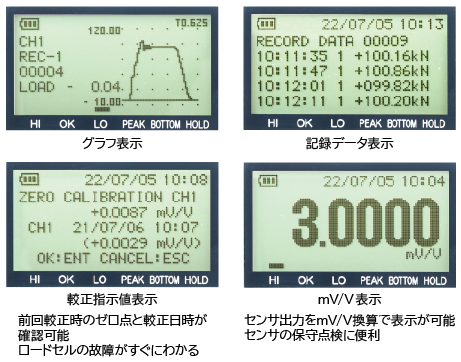

指示値表示/グラフ表示/記録データ表示/mV/V表示 |
時計 | |
表示 | 年月日時分(年号は西暦下2桁) |
---|---|
精度 | 月差1分(常温) |
インターフェイス | |
USBインターフェイス(通信規格:USB Ver.1.1準拠、通信速度:フルスピード、 クラス:Mass-Storage および仮想COMポート、対応OS:Windows7、Windows10) ・ ファイル操作(F490Aをドライブとして認識し、ファイルの参照&コピーが可能) ・ 仮想COMポート(ターミナルソフトにて設定値の読出しや書込みが可能) ・ リアルタイム出力(計測したデータをUSB上に逐次出力) |
一般性能 | |
内部電源 | 単3形アルカリ乾電池またはニッケル水素充電池 4本 |
---|---|
外部電源 | 専用ACアダプタ(別売品) |
消費電流 | 約 60 mA(120 Ω系センサ接続時、バックライトオフ時) 約 70 mA(120 Ω系センサ接続時、バックライトオン時) |
バックアップ電源 | リチウム電池により設定値と記録データを保持(保持期間5年以上) |
連続使用時間 | 約 30時間(350 Ω系センサ接続時、バックライトオフ時) 約 12時間(120 Ω系センサ接続時、バックライトオフ時) |
使用条件 | 温度:-10 ~ 40℃ 湿度:80% RH 以下(結露不可) |
外形寸法 | 86(W)×132(H)×30(D) mm(突起部含まず) |
重量 | 約 290 g(電池重量約 95 gを含む) |
CEマーキング適合 | EMC指令:EN61326-1 安全規格:EN62311 |
付属品 | |
センサコネクタ | 1 |
---|---|
単3形アルカリ乾電池 | 4 |
CD-ROM | 1 |
取扱説明書 | 1 |
別売品
製品名 | |
AP0516 | 専用ACアダプタ |
---|---|
MACP-0520 | 専用ACアダプタ(フリー電源用) |
TM400 AC CABLE EU | ACケーブル(欧州向け) |
CA81-USB | USBケーブル(A-miniBタイプ) 1.8 m |
CBB-01-4W | 4線式端子台コネクタ |
