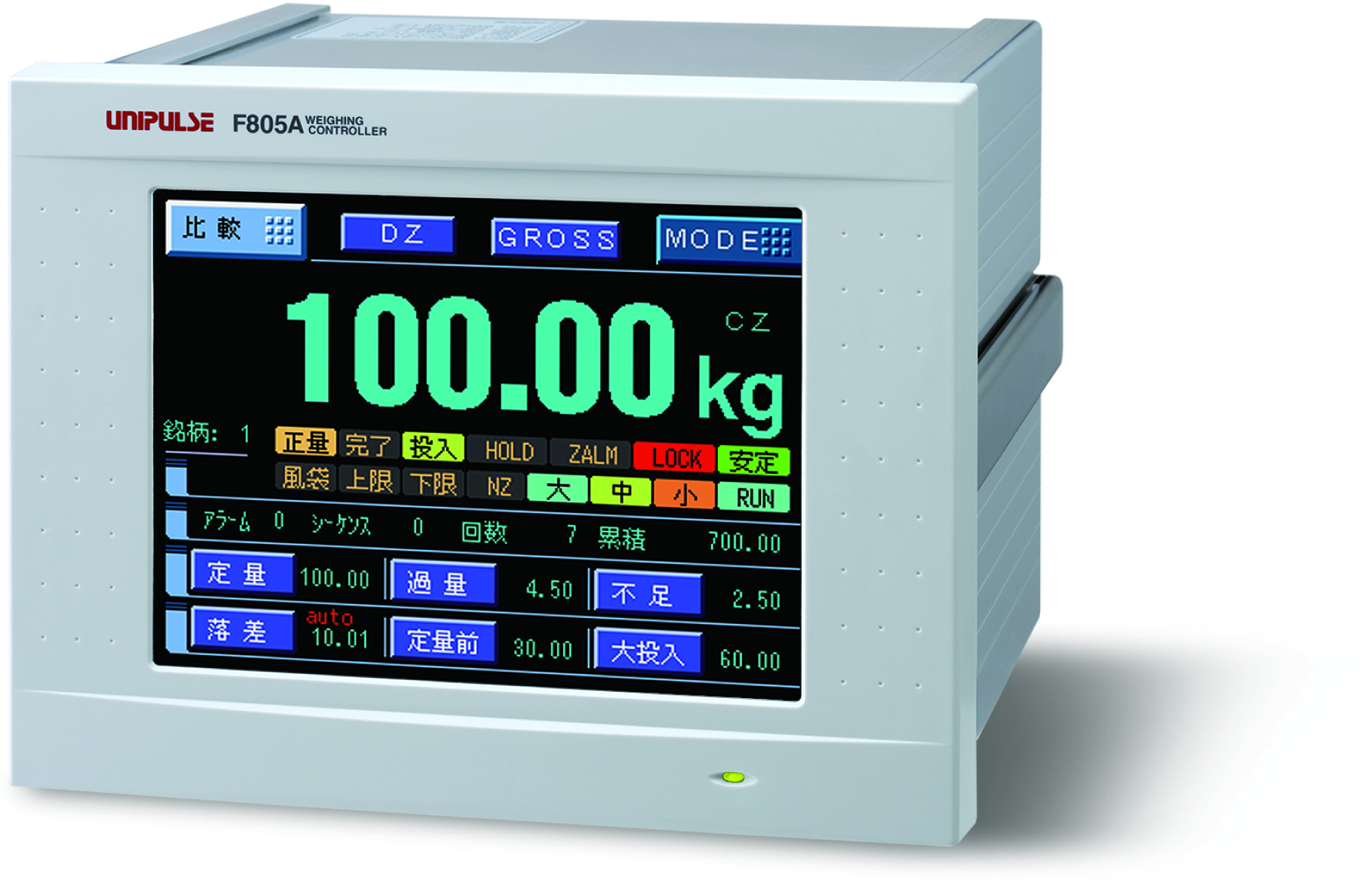

製品概要
重量表示や各種設定値表示、状態表示等の視認性を飛躍的に高め、簡単・快適な操作を可能にするカラー液晶タッチパネルを採用。動作速度は1000回/秒という高速A/D変換・デジタル処理。オムロンDeviceNetや三菱CC-Linkをはじめ主要なPLCにダイレクト接続可能な充実のインターフェイス群。ウェイングシステム専用に開発されたF805ATは、まさにウェイングインジケータの最高峰と呼ぶにふさわしいオールインワン・タイプの本格機です。
仕様
アナログ部|設定部|入出力部|インターフェイス|表示部|一般性能|付属品
アナログ部 | |
印加電圧 | DC 10、5 V±5%(設定による切換可) 出力電流120 mA 以下 リモートセンス方式(350 Ω系ロードセル4ヶまで並列接続できる) |
---|---|
ゼロ調整範囲 | 0 ~ 約 2 mV/V(粗調:粗調整回路によるデジタルコントロール 微調:デジタル演算による自動調整方式) |
ゲイン調整範囲 | 0.3 ~ 2.0 mV/V(粗調:粗調整回路によるデジタルコントロール 微調:デジタル演算による自動調整方式) |
最小入力感度 | 0.3 μV/count(1/4目盛有効時) 0.075 μV/count(1/4目盛無効時) |
精度 | 非直線性…0.01% FS 以内(Typ. 0.005% FS 常温) ゼロドリフト…0.1 μV/℃ RTI 以内(Typ. 0.08 μV/℃) ゲインドリフト…15 ppm/℃ 以内(Typ. 5 ppm/℃) ノイズ…0.1 μVp-p RTI 以内(0.1 ~ 10 Hz) |
アナログフィルタ | ベッセル型ローパスフィルタ(-12 dB/oct.) 2、4、6、8 Hzより選択 |
A/D変換器 | 速度…1000回/秒(200回/秒に切換可能) 分解能…16 bit(バイナリ) |
最小指示分解能 | 1/10000(1/4目盛有効時) 1/40000(1/4目盛無効時) |
二次的較正 | センサの定格値を入力するだけで実負荷なしでも較正できる等価入力較正方式 二次的較正時の最小較正分解能1/1000(常温) |
設定部 | |
設定方法 | ・ タッチパネル操作により設定 ・ RS-232Cよりホストコンピュータからの設定も可能 |
---|---|
設定値の記憶 | ・ 初期設定値…NOV RAM(不揮発性RAM) ・ その他の設定値…リチウム電池によりバックアップされたC-MOS RAM (使用条件・保存環境によるが、記憶可能期間は約7年以上) |
設定値の保護 | 初期設定値や較正が誤動作によって変更されないように設定操作を禁止できる(LOCK) |
入出力部 | |
外部信号出力 | ・ 論理…トランジスタのオープンコレクタ出力(エミッタ=COM端子)トランジスタONの時出力をLOとする ・ ゼロ付近/大投入/中投入/小投入/不足/正量/過量/完了/排出/下限/上限/安定/重量異常/エラー/定量エラー/RUNまたは積算定量 |
---|---|
外部信号入力 | ・ 接点(リレースイッチ等)または無接点(トランジスタ、オープンコレクタなど)によりCOM端子と短絡した時をONとする ・ 総重量・正味重量切換/デジタルゼロ/風袋引/風袋引リセット/ホールドまたは判定/投入・排出切換/積算指令/累積クリア/スタート/ストップ/排出指令/銘柄指定/強制排出指令/排出ゲート開/排出ゲート閉/銘柄指定選択/グラフ描画 |
銘柄指定入力 | BCD2桁(00 ~ 99) 100銘柄 |
インターフェイス | |
SIF | 2線式シリアルインターフェイス(標準) |
---|---|
SI2 | 2線式高速双方向シリアルインターフェイス(標準) |
232 | RS-232Cコミュニケーションインターフェイス(標準) |
BCO | BCDパラレルデータ出力インターフェイス(オプション) |
BCI | BCDパラレル入力インターフェイス(オプション) |
485 | RS-485コミュニケーションインターフェイス(オプション)* |
DAC | D/Aコンバータインターフェイス(オプション) |
ODN | DeviceNetインターフェイス(オプション)* |
CCL | CC-Linkインターフェイス(オプション)* |
*オプション搭載可能数:4 ただし、シリアル通信インターフェイス(*印)は1機能のみ
表示部 | |
表示器 | TFTカラーLCD(表示エリア 115(W)×86(H) ㎜) 320×240 dot |
---|---|
表示値 | 5桁 最上位桁にマイナス符号表示 |
単位 | t, kg, g, N, lb、無単位から選択 |
小数点 | 0/0.0/0.00/0.000から選択 |
表示回数 | 3、6、13、25回/秒 選択 (システム速度は200回/秒または1000回/秒:設定による) |
最大秤量値 | 5桁(99999まで) |
オーバー表示 | A/D変換器入力オーバー"LOAD"、正味重量オーバー(5桁設定)"OFL1"、最大秤量値+9目盛"OFL2"、総重量オーバー(5桁設定)"OFL3" |
センターゼロ | 真のゼロ点(0±1/4目盛)を表示 または各値のセンターを表示 |
状態表示 | LOCK/HOLD/ZALM/安定/風袋/RUN/上限/下限/NZ/大/中/小/過量/正量/不足/完了/排出 |
設定値表示 | 銘柄/定量/過量/不足/大投入/定量前/落差 |
累積値表示 | 回数(4桁)/累積値(9桁) |
No.表示 | アラームNo.(2桁)…シーケンス制御時のエラー番号 シーケンスNo.(3桁)…シーケンス制御時の工程番号 |
一般性能 | |
電源電圧 | AC 100 ~ 240 V(+10% -15%)(フリー電源50/60 Hz) DC 12 ~ 24 V(±15%)(DC電源は注文時指定) |
---|---|
消費電力 | 8 W typ. |
突入電流 typ. | 15 A、5 msec…AC 100 V平均負荷状態(常温コールドスタート時) 30 A、5 msec…AC 200 V平均負荷状態(常温コールドスタート時) 10 A、0.5 msec…DC 12 V平均負荷状態(常温コールドスタート時) 35 A、0.4 msec…DC 24 V平均負荷状態(常温コールドスタート時) |
使用条件 | 温度…使用温度範囲 -10 ~ +40℃ 保存温度範囲 -20 ~ +60℃ 湿度…85% RH 以下(結露不可) |
外形寸法 | 174(W)×135(H)×159(D) mm(突起部含まず) |
重量 | 約 2.3 kg |
CEマーキング適合 | EMC指令 EN61326-1 安全規格 EN61010-1、EN62311 (CEマーキング適合品は注文時指定) (DC電源につきましてはCEマーキングに適合しておりません) |
付属品 | |
AC入力コード(公称定格125 V)(2 m)(AC仕様のみ) | 1本 |
---|---|
AC入力コード用3P-2P変換プラグ(AC仕様かつCE対応のみ) | 1個 |
ミニドライバ | 1本 |
ロードセルコネクタ(JRコネクタ) | 1個 |
外部入出力信号用57シリーズ50pコネクタ | 1個 |
フェライトコア(CE対応のみ) | 2個 |
取扱説明書 | 1冊 |
BCD出力用コネクタ(BCD出力オプション搭載時) | 1個 |
BCD入力用コネクタ(BCD入力オプション搭載時) | 1個 |
D/Aコンバータ用コネクタ(D/Aコンバータオプション搭載時) | 1個 |
DeviceNet用コネクタ(DeviceNetオプション搭載時) | 1個 |
CC-Link用コネクタ(CC-Linkオプション搭載時) | 1個 |

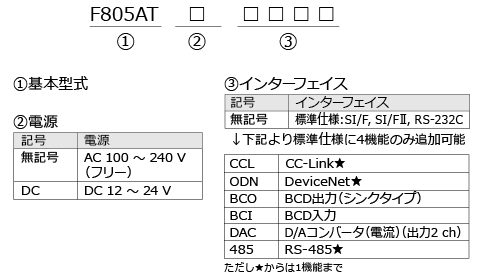

オプション
製品名
|
インターフェイス
|
搭載スロット
|

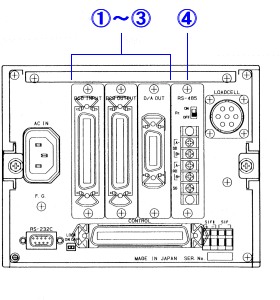

BCO | BCDパラレルデータ出力 (汎用スロット用オプション…3スロット搭載 図中①~③) |
1~3 |
---|---|---|
BCI | BCDパラレルデータ入力 (汎用スロット用オプション…3スロット搭載 図中①~③) |
1~3 |
DAC | D/Aコンバータ (汎用スロット用オプション…3スロット搭載 図中①~③) |
1~3 |
485 | RS-485コミュニケーション (拡張通信スロット用オプション…1スロット搭載 図中④) |
4 |
ODN | DeviceNet (拡張通信スロット用オプション…1スロット搭載 図中④) |
4 |
CCL | CC-Link (拡張通信スロット用オプション…1スロット搭載 図中④) |
4 |
別売品
製品名
|
詳細
|
CAAC2P-P2 | AC入力コード 2 m(F805A) |
---|---|
CAAC3P-P2 | AC入力コード 2 m(F805ACE) |
CAAC3P-CEE7/7-P1.5 | AC入力コード(250 V耐圧)1.5 m |
CA4131 | 片端JRコネクタ付(6芯)ケーブル先端柳線3 m |
CA4230 | JR-PRC変換中継(6芯)ケーブル0.3 m |
CA4311 | JR-PRC変換中継(6芯)4線式-6線式(520 A用)1 m |
CN3P-2P | AC入力コード用3P-2P変換プラグ |
CN10 | ロードセルコネクタ(JRコネクタ) |
CN20 | D/Aコンバータ用コネクタ |
CN21 | BCD入出力用コネクタ |
CN22 | 外部入出力用57シリーズ50pコネクタ |
CN34 | RS-232C用D-Sub9pコネクタ |
CN71 | CC-Link用コネクタ |
CN72 | CC-Link用2列コネクタ |
CND01 | DeviceNet用コネクタ |
GMP165×130 | ゴムパッキン |
TSU02 | 雷サージユニット |
TSU03 | 雷サージユニット DC仕様 |
