製品概要

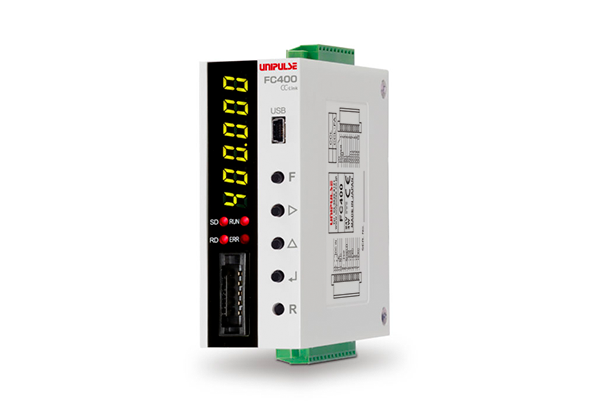

FC400-CCL-FAは、CC-Linkネットワークに接続し、システム構築が簡単に行えます。
インターフェイスにCC-Link、SI/F、USBを標準装備


高速サンプリング

2400回/秒の高速A/D変換、高速デジタル処理
最大で1/100000の表示分解能
高速A/D変換により、より速く高精度な計測を実現


USB専用ソフト(フリーソフト)

USBインターフェイスを介して通信し、
ロギング、グラフ表示、パラメータの設定、較正ができる

ノイズに強い高機能フィルタ&自動フィルタ調整機能

各種振動に対応するローパスフィルタ(0.1 ~ 600 Hz)と周期的な振動に効果的な移動平均フィルタ(OFF、2 ~ 999回)の膨大な組合わせから、精度と安定両立できる最適値を自動で探すことができる(ご自身で設定されたい方は、マニュアル調整も可能)

コンパクトサイズ

省スペースで組込に最適
軽量コンパクトな 35 mm DINレールタイプ

FC400_ccl

豊富なインターフェイス

入力換算値表示機能

センサの出力をmV/Vに換算した表示が可能
トラブル時の故障ブロックの切り分けに便利

6桁表示も可能

24 bitのA/D変換器を活かした6桁表示が可能

等価入力較正機能

センサの定格出力値を入力するだけで
実負荷によらない較正が可能

デジタルピークホールド、上下限機能

高速現象の変化をすばやく捉え、良否判定が可能

FC400-CCL-FAを特集した過去のメールマガジンはこちら


仕様

アナログ部
印加電圧 DC 5 V±5% 出力電流:90 mA 以下
DC 2.5 V±5% 出力電流:45 mA 以下(設定により切換可)
レシオメトリック方式(350 Ω系ロードセル6ケまで並列接続できる)
信号入力範囲 -3.9 ~ +3.9 mV/V
ゼロ調整範囲 デジタル演算による自動調整方式 -3.0 ~ +3.0 mV/V
ゲイン調整範囲 デジタル演算による自動調整方式 0.01 ~ 3.8 mV/V
最小入力感度 0.15 μV/count
精度 非直線性 0.01% FS 以内
ゼロドリフト 0.0002% FS/℃ typ.
(印加電圧5 V, 3 mV/V 較正時)
ゲインドリフト 1 ppm/℃ typ.
フィルタ デジタルローパスフィルタ 可変:0.1 ~ 600 Hz
移動平均フィルタ:OFF, 2 ~ 999回
A/D変換器 速度:2400回/秒
変換分解能:24 bit(バイナリ)

表示部
表示器 字高:8 mm 7セグメント緑色LEDによる数字表示
表示値 最大6桁
表示回数 1, 3, 6, 13, 25回
状態表示 RUN, SD, RD, ERR

ホールド機能
ホールド サンプル
ピーク
ボトム
ピーク&ボトム
平均値

外部信号
外部出力信号(5点) 各制御出力は設定により選択可能
トランジスタのオープンコレクタ出力
Vceo = 30 V、 Ic = 50 mA
外部入力信号(3点) 各制御入力は設定により選択可能
接点(リレー、スイッチなど)
または無接点(トランジスタ、フォトカプラなど)
COM端子と短絡したときをONとする
外部電源DC 24 Vをご用意ください


インターフェイス
CCL CC-Linkインターフェイス
SIF SI/F 2線式シリアルインターフェイス
USB USBインターフェイス

一般性能
電源電圧 DC 24 V(±15%)
消費電力 4 W typ.
使用条件 使用温度範囲:-10℃ ~ +50℃
保存温度範囲:-20℃ ~ +85℃
湿度:85% RH 以下(結露不可)
外形寸法 34(W)×88(H)×91(D) mm (突起部含まず)
重量 約 210 g
CEマーキング適合 EMC指令 EN61326-1

付属品
クイックリファレンス 2
ジャンパー線 2
ミニドライバ 1
CC-Linkコネクタ 1
各種入出力コネクタ 2

別売品
CA81-USB USBケーブル(A-miniBタイプ) 1.8 m
CN74 CC-Linkコネクタ(付属品と同じ)
CN75 CC-Linkコネクタ(分岐コネクタY型)
CN76 CC-Linkコネクタ(終端抵抗コネクタ)
CN87 外部入出力用10pコネクタ(付属品と同じ)
CN85 電源/センサ/RS-485(SIF)用13pコネクタ(付属品と同じ)



LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承ください。
