製品概要

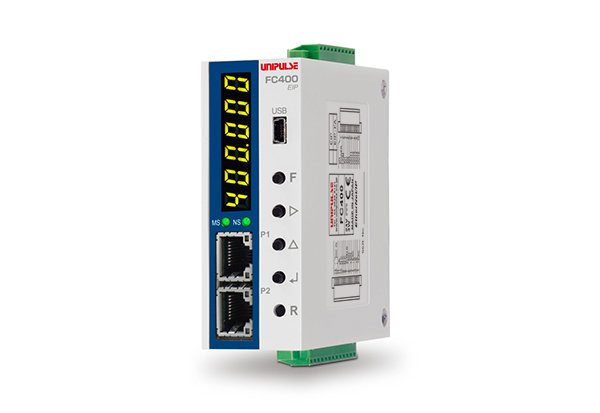

FC400-EIP-FAは、EtherNet/IPTM、USBを標準装備したコンパクトタイプのインジケータです。
打鍵機、打栓機などの計測に最適です。
ネットワークにより複数chでのシステム構築が簡単に行えます。
波形が見れるPCアプリで設定も簡単です。
EtherNet/IPは、ODVAの登録商標です。


高速サンプリング

2400回/秒の高速A/D変換、高速デジタル処理。
最大で1/100000の表示分解能。
高速A/D変換により、より速く高精度な計測を実現。


USB専用ソフト(フリーソフト)

USBインターフェイスを介して通信し、
ロギング、グラフ表示、パラメータの設定、較正ができる。

EtherNet/IP専用ソフト(フリーソフト)

EtherNet/IPインターフェイスを介して通信し、波形やサイクリックデータなどの簡易モニタ表示、パラメータの設定、較正ができる。

ノイズに強い高機能フィルタ&自動フィルタ調整機能

各種振動に対応するローパスフィルタ(0.1 ~ 600 Hz)と周期的な振動に効果的な移動平均フィルタ(OFF、2 ~ 999回)の膨大な組合わせから精度と安定両立できる最適値を自動で探すことができる。(ご自身で設定されたい方は、マニュアル調整も可能)

コンパクトサイズ

省スペースで組込に最適。

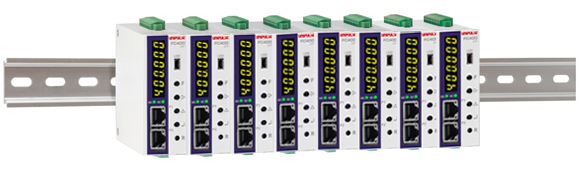

軽量コンパクトな 35 mm DINレールタイプ
FC400_eip_din

入力換算値表示機能

センサの出力をmV/Vに換算した表示が可能。
トラブル時の故障ブロックの切り分けに便利。

6桁表示も可能

24 bitのA/D変換器を活かした6桁表示が可能。

デジタルピークホールド、上下限機能

高速現象の変化をすばやく捉え、良否判定が可能。

等価入力較正機能

センサの定格出力値を入力するだけで
実負荷によらない較正が可能。

FC400-EIP-FAを特集した過去のメールマガジンはこちら


仕様

アナログ部
印加電圧 DC 5 V±5% 出力電流:90 mA 以下
DC 2.5 V±5% 出力電流:45 mA 以下(設定による切換可)
レシオメトリック方式(350 Ω系ロードセル6ケまで並列接続できる)
信号入力範囲 -3.9 ~ 3.9 mV/V
ゼロ調整範囲 デジタル演算による自動調整方式 -3.0 ~ 3.0 mV/V
ゲイン調整範囲 デジタル演算による自動調整方式 0.01 ~ 3.8 mV/V
最小入力感度 0.15 μV/count
精度 非直線性: 0.01% FS 以内
ゼロドリフト: 0.0002% FS/℃ typ.
ゲインドリフト: 1 ppm/℃ typ.
フィルタ デジタルローパスフィルタ 可変:0.1 ~ 600 Hz
移動平均フィルタ OFF, 2 ~ 999回
A/D変換器 2400回/秒
変換分解能:24 bitバイナリ

表示部
表示器 字高 8 mm 7セグメント緑色LEDによる数字表示
表示値 最大6桁
表示回数 1、3、6、13、25回/秒 選択
状態表示 MS、NS

ホールド機能
ホールド サンプル
ピーク
ボトム
ピーク&ボトム
平均値

外部信号
外部出力信号(5点) 各制御出力は設定により選択可能
トランジスタのオープンコレクタ出力
Vceo = 30 V、 Ic = 50 mA
外部入力信号(3点) 各制御入力は設定により選択可能
接点(リレー、スイッチなど)または無接点(トランジスタ、フォトカプラなど)
COM端子と短絡したときをONとする
*外部電源DC 24 Vをご用意ください。

インターフェイス
USB USBインターフェイス
EIP EtherNet/IPインターフェイス

一般性能
電源電圧 DC 24 V(±15%)
消費電力 4 W typ.
使用条件 温度…使用温度範囲 -10℃ ~ +50℃
保存温度範囲 -20℃ ~ +85℃
湿度…85% RH 以下(結露不可)
外形寸法 34(W)×88(H)×91(D) mm (突起部含まず)
重量 約 230 g
CEマーキング適合 EMC指令 EN61326-1

付属品
ジャンパー線 2
ミニドライバ 1
各種入出力コネクタ 2
クイックリファレンス 2



LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
