製品概要

FS10は、荷重・圧力・変位などを計測するロードセルモニタです。1200S/sのサンプリング&データ出力で高確度の測定を実現します。試験機や研究用途に最適です。

  • 1200S/sのサンプリング
  • 良否判定機能(HH・HI・LO・LL)
  • 初期設定・較正が簡単
  • 測定値やステータスを記録
  • USBバスパワーのみで駆動し、ロードセルへの電源も供給
  • 専用ソフトですぐに測定可能


より 小さく、軽く、簡単に

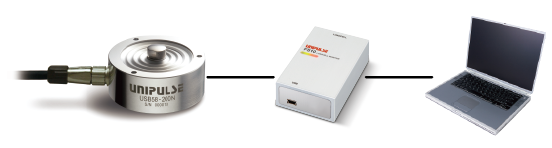

FS10があれば、ロードセル出力をPCで簡単にモニタリングできます。

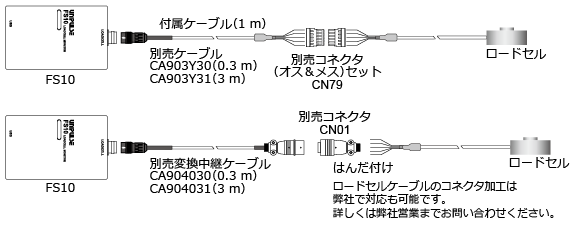

<接続例>


USB専用PCソフト

USBを経由してロードセルの荷重変化をリアルタイムで表示できます。
(PCがネットワーク環境にあればFS10とPCを接続することで自動的にUSBドライバをダウンロードします。)

■ 良否判定機能
 上下限比較:HH・HI・LO・LL

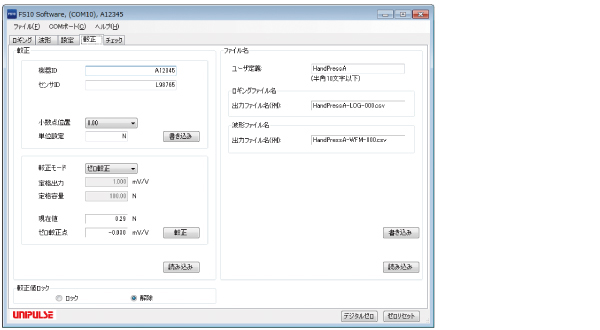

■ 初期設定・較正が簡単
 設定値の読出し、書込み、較正操作ができます。

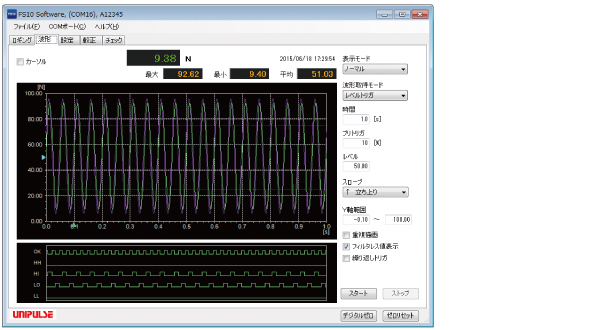

■ 波形描画
 リアルタイム波形描画によりロードセルの荷重変化を可視化。
 上下限比較の状態もひと目で分かります。波形データの保存も可能です。

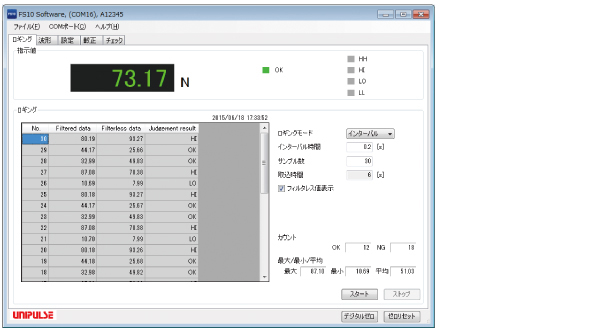

■ 記録
 測定値やステータス(上下限)を最大10000ポイント分記録。
 長時間負荷試験で役立つインターバルロギングでのデータ収集が可能です。
 OK/NGカウント機能により判定結果の確認もできます。

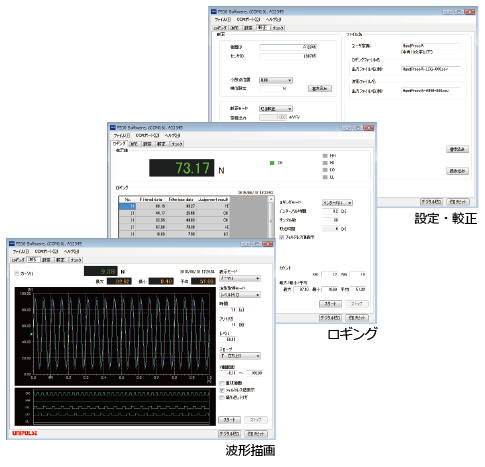

<波形描画>

<ロギング>

<設定・較正>


仕様

アナログ部
センサ印加電圧 DC5V±10% 出力電流30mA以内
信号入力範囲 -3.0~+3.0mV/V
精度 非直線性:0.02%/FS ± 1digit以内
ゼロドリフト:0.5μV/℃ 以内
ゲインドリフト:0.01%/℃以内
デジタルフィルタ ローパスフィルタ
fc=OFF、2、4、6、8、10、30、50、100 Hzより選択
(設定により切換可)
A/D変換 速度:1200回/秒(データ出力も同様)
分解能:24bit(バイナリ)3mV/Vに対して約1/30000

表示部
状態表示 LED(赤):電源/アラーム状態
LED(緑):センサ負荷状態

インターフェイス
  USBインターフェイス

一般性能
電源電圧 DC5V(USBバスパワー)
消費電力 1W typ
使用条件 動作温度: -10℃~+40℃ 保存温度: -40℃~+80℃
湿度: 80%RH以下(結露不可)
外形寸法 50(W)×23(H)×80(D)mm(突起部含まず)
重量 約120g

付属品
クイックマニュアル×1
センサ接続ケーブル 1m×1
USBケーブル(A-miniBタイプ)1.8m ×1


別売品

製品名
CA81-USB USBケーブル(A-miniBタイプ) 1.8m
CA903Y30 片端防水プラスチックコネクタ付ケーブル先端柳線 0.3m
CA903Y31 片端防水プラスチックコネクタ付ケーブル先端柳線 3m
CA904030 防水プラスチックコネクタ-PRCコネクタ変換中継ケーブル 0.3m
CA904031 防水プラスチックコネクタ-PRCコネクタ変換中継ケーブル 3m
CN01 ロードセル入力コネクタ
CN79 ケージクランプ式コネクタ(オス&メス)セット
CN90 センサ接続用防水プラスチックコネクタ
