製品概要
ツールホルダの把持力を見える化
精密加工を支える日常管理ツール

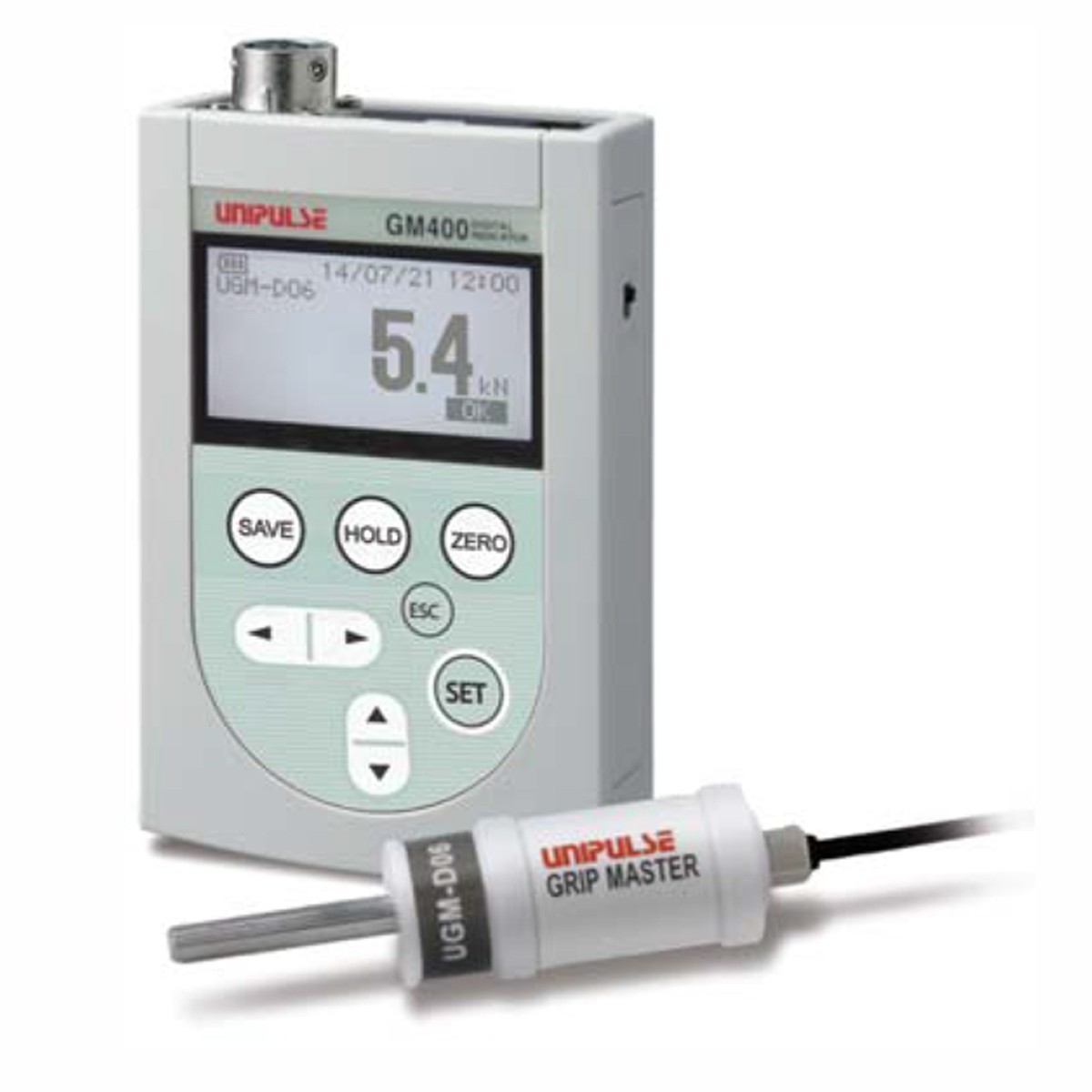

GRIP MASTERはツールホルダの把持力を可視化し
安定した加工状態を維持するための測定・管理ツールです。
刃物などのツールを掴む力を適正に管理し、工作機械の予防保全と
加工品質向上をサポートします。

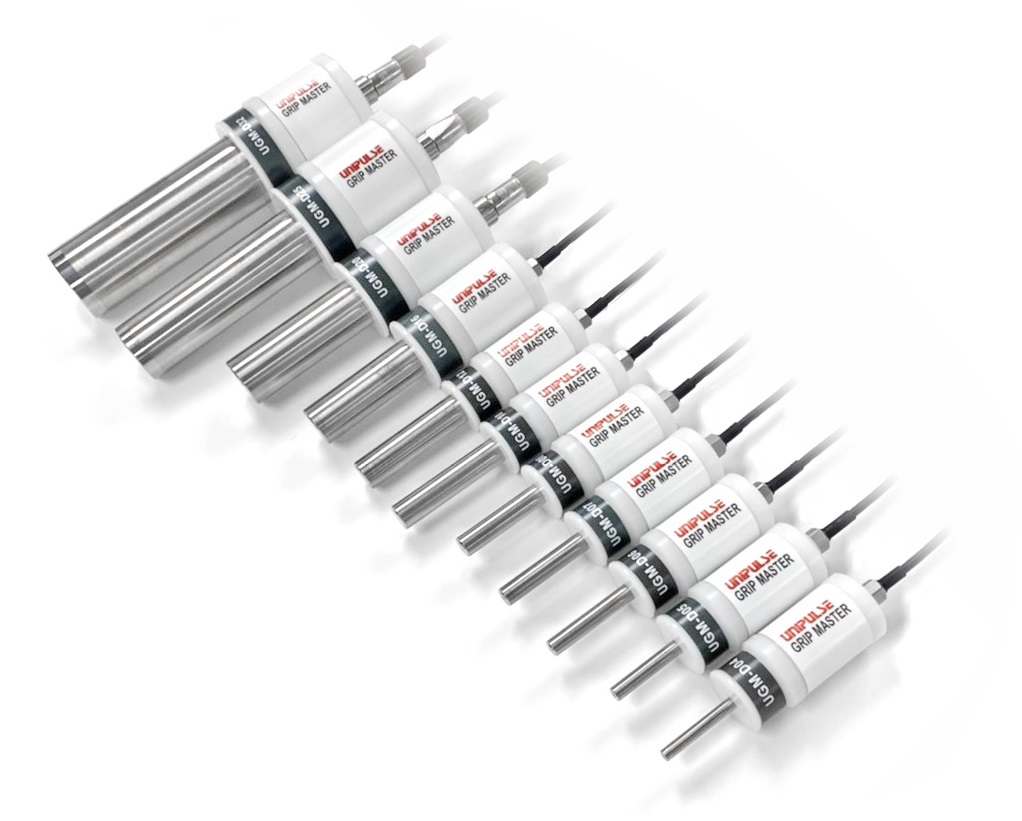

センサプローブはφ4 ～ φ32までを段階的にラインアップしており
メモリ機能など管理しやすい機能を兼ね備えています。
精密加工を支える日常管理ツール
GRIP MASTERはツールホルダの把持力を可視化し
安定した加工状態を維持するための測定・管理ツールです。
刃物などのツールを掴む力を適正に管理し、工作機械の予防保全と
加工品質向上をサポートします。
センサプローブはφ4 ～ φ32までを段階的にラインアップしており
メモリ機能など管理しやすい機能を兼ね備えています。
把持力（クランプ力）を定量化して安心・簡単にチェック

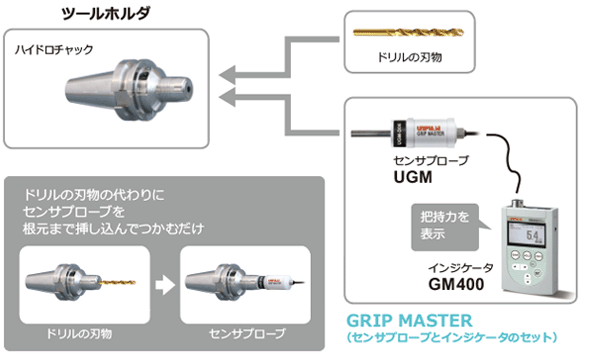

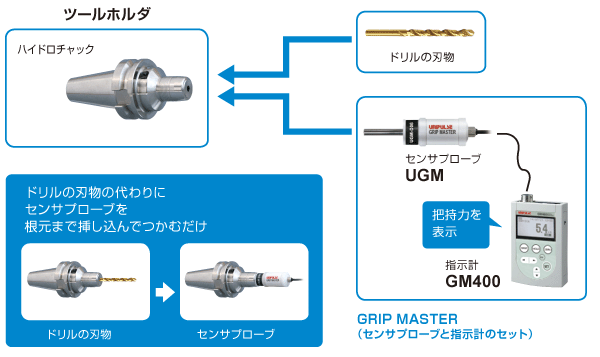

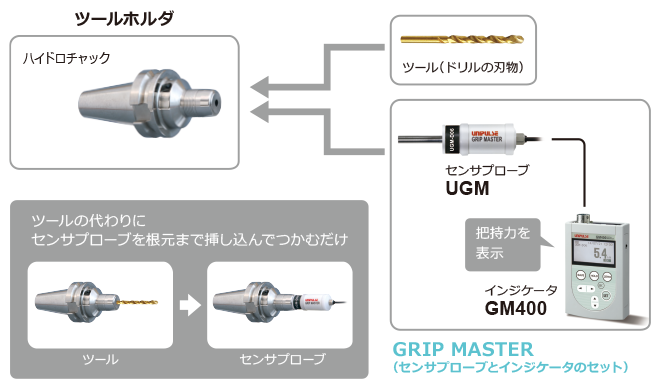

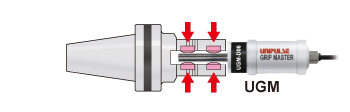

センサプローブをツールホルダに挿し込んでつかむだけで、 簡単にツールホルダの把持力をチェック
ツールホルダにも、寿命があるのはご存じですか？
いつも同じように、ツールをセットしていても、同じように把持されているとは限りません。
ツール把持力は、ツールとツールホルダ間の滑りによる摩耗や使用履歴で変化していきます。特にハイドロチャックは、取扱履歴により把持力が低下したり、経時的に把持力が減少したりします。

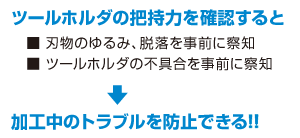

ツール把持力の低下は、加工精度を低下させるばかりでなく、ツールやワークの折損にも繋がることがあり、生産効率を大幅に低下させる原因になります。

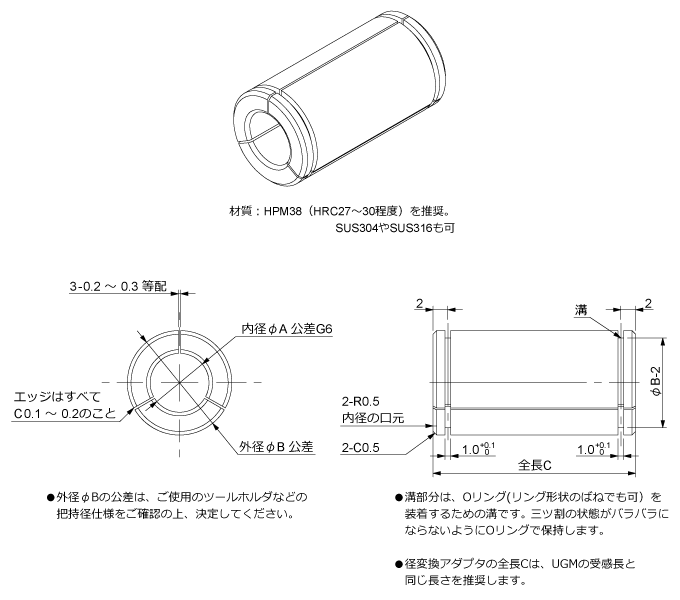

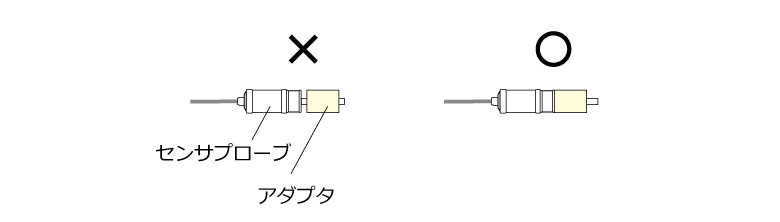

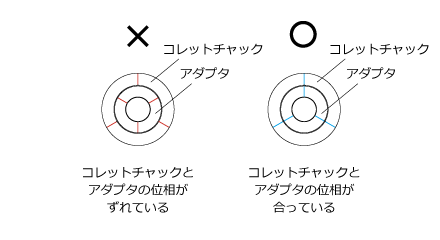

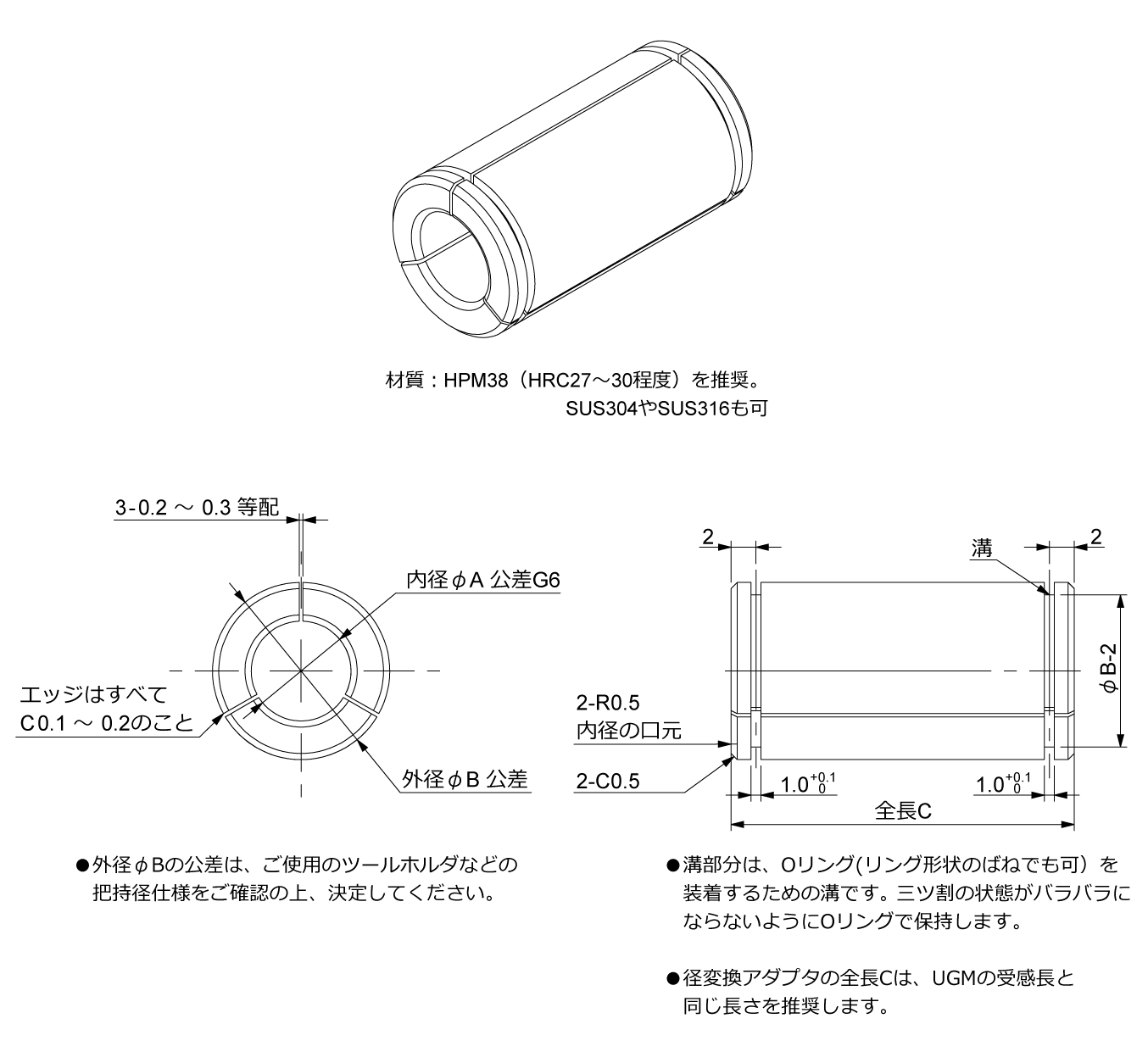

センサプローブは幅広いラインアップ
φ4 ～ φ32まで対応
ハイドロチャックに最適
高い振れ精度が必要な加工を強力にサポートします。
設定不要
センサプローブにセンサ情報を内蔵
センサプローブを交換しても設定は不要
SAVEキーで記録もカンタン
SAVEキーを押すと日時と共にデータを記録

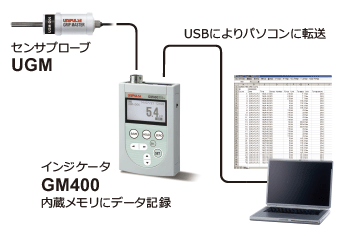

記録したデータはUSBによりパソコンに簡単にデータ転送できる

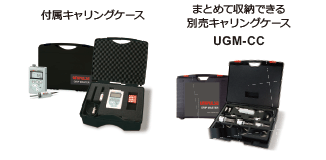

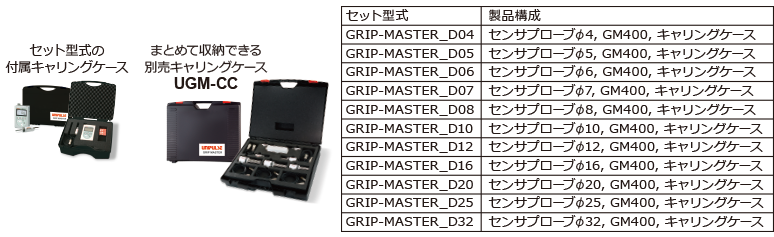

キャリングケース
紹介動画
GRIP MASTERを特集した過去のメールマガジンはこちら
仕様
｜UGM：センサプローブ部（UGM-D04 ～ UGM-D16）
｜UGM：センサプローブ部（UGM-D20、UGM-D25、UGM-D32）｜GM400：指示計｜
UGM：センサプローブ部（UGM-D04 ～ UGM-D16）
| 型式 | UGM-D04 | UGM-D05 | UGM-D06 | UGM-D07 | UGM-D08 | UGM-D10 | UGM-D12 | UGM-D16 | |
|---|---|---|---|---|---|---|---|---|---|
| 直径 | 4 mm |
5 mm |
6 mm |
7 mm |
8 mm |
10 mm |
12 mm |
16 mm |
|
| 定格容量 （把持圧力） |
140.4 Mpa |
79.6 Mpa |
124.3 Mpa |
106.6 Mpa |
93.3 Mpa |
101.6 Mpa |
83.8 Mpa |
91.8 Mpa |
|
| 定格容量 （把持力） |
10 kN |
10 kN |
20 kN |
20 kN |
20 kN |
40 kN |
40 kN |
60 kN |
|
| 定格容量時の すべりトルク換算値 |
15.0 N m | 18.8 N m | 45.0 N m | 52.5 N m | 60.0 N m | 150.0 N m | 180.0 N m | 360.0 N m | |
| 受感長 | 17 mm |
24 mm |
25.6 mm |
25.6 mm |
25.6 mm |
37.6 mm |
38 mm |
39 mm |
|
| 最大許容負荷 | 120% R.C. | ||||||||
| 許容温度範囲 | ＋10 〜 ＋40℃ | ||||||||
| ケーブル | φ3 コネクタ付シールドケーブル 1.5 m | ||||||||
| 材質 | 感圧部：ステンレス、カバー：ポリアセタール（カバーは取外しできません） | ||||||||
| 重量（ケーブルを除く） | 約 100 g |
約 100 g |
約 100 g |
約 100 g |
約 100 g |
約 120 g |
約 150 g |
約 220 g |
|
UGM：センサプローブ部（UGM-D20、UGM-D25、UGM-D32）
| 型式 | UGM-D20 | UGM-D25 | UGM-D32 | |
|---|---|---|---|---|
| 直径 | 20 mm | 25 mm | 32 mm | |
| 定格容量 （把持圧力） |
108.5 Mpa | 83.0 Mpa | 86.5 Mpa | |
| 定格容量 （把持力） |
100 kN | 150 kN | 200 kN | |
| 定格容量時の すべりトルク換算値 |
750.0 N m | 1406.3 N m | 2400.0 N m | |
| 受感長 | 44 mm | 69 mm | 69 mm | |
| 最大許容負荷 | 120% R.C. | |||
| 許容温度範囲 | ＋10 〜 ＋40℃ | |||
| ケーブル | φ5 コネクタ付シールドケーブル 1.5 m | |||
| 材質 | 感圧部：ステンレス カバー：ポリアセタール（カバーは取外しできません） |
|||
| 重量（ケーブルを除く） | 約 360 g | 約 800 g | 約 1000 g | |
把持力(N) = 把持圧力(Pa) × ((直径(m) × π × 感受長(m)) ÷ 3
すべりトルク(N・m) = 把持力(N) × 3 × 半径(m) × 摩擦係数(0.25)
GM400：指示計
| アナログ部 | |
| A/D変換回数 | 80回/秒 |
|---|---|
| 表示部 | |
| 表示器 | 128×64 dot モノクロLCD |
| 表示値 | 小数点以下2桁+符号付 |
| 表示内容 | 把持圧力 / 把持力 / すべりトルク 切換式 |
| 記録部 | |
| 記録機能 | ［SAVE］キーを押した際に記録 |
| 記録媒体 | 内部メモリ |
| 記録方式 | CSVフォーマットのテキスト方式 |
| 記録データ | ID、センサ番号、記録日時、指示値（把持圧力、把持力、トルク）、単位、温度 |
| 記録データ量 | 8000データ |
| ホールド | |
|---|---|
| サンプル／ピーク | |
| インターフェイス | |
| USBインターフェイス |
| 一般性能 | |
| 内部電源 | 単3形アルカリ乾電池またはニッケル水素充電池（4本) |
|---|---|
| 外部電源 | 専用ACアダプタ（AC 100 V用）（別売品） |
| 連続使用時間 | 約30時間（バックライトオフ時） |
| 使用条件 | 温度：+10 ～ +40℃ 湿度：80％ RH 以下（結露不可） |
| 外形寸法 | 86（W）×132（H）×30（D） mm （突起部含まず） |
| 重量 | 約 290 g （電池重量約 95 gを含む） |
| 付属品 | |
|---|---|
| 単3形アルカリ乾電池…4 取扱説明書…1 | |
| 別売品 | |
| AP0516：専用ACアダプタ（AC 100 V用） CA81-USB：miniUSB-パソコンUSBケーブル 1.8 m UGM-CC：キャリングケース |
