製品概要

高精度、ステンレス製、完全溶接密閉型のビーム型ロードセルです。
プラットホームスケール、タンクスケールなどにお使いいただけます。

●容量 110 kg、220 kg、550 kg、1100 kg、1760 kg、2.2 t、4.4 t、10 t
●高精度、ステンレス製、完全溶接密閉型
●プラットホームスケール、タンクスケールなど、様々な用途に使用されています。

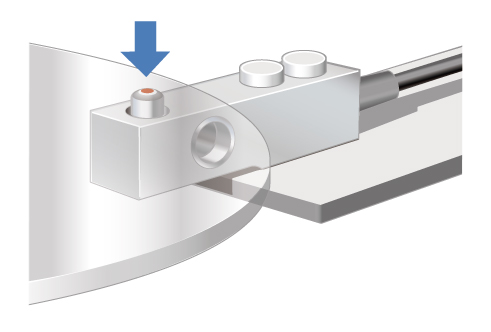

使用例



仕様

HLCB1-100KG, 220KG, 550KG, 1100KG, 1760KG

型式 HLCB1-
110KG
HLCB1-
220KG
HLCB1-
550KG
HLCB1-
1100KG
HLCB1-
1760KG
定格容量 110 kg 220 kg 550 kg 1100 kg 1760 kg
定格出力 1.94 mV/V ± 0.5 %
許容過負荷 150 % R.C.
最大許容横負荷 100 % R.C.
非直線性 0.05 % R.O. 0.04 % R.O.
ヒステリシス 0.05 % R.O. 0.04 % R.O.
クリープ 0.05 % R.O.
/ 30 min
0.04 % R.O. / 30 min
補償温度範囲 -10 ~ +40 ℃
零点の温度影響 0.04 % R.O. / 10 ℃
出力の温度影響 0.042 %
R.O. / 10℃
0.04 % R.O. / 10 ℃
入力端子間抵抗 350 ~ 480 Ω 350 Ω 以上
出力端子間抵抗 350 ± 2 Ω 350 ± 0.12 Ω
最大印加電圧 15 V
絶縁抵抗 5000 MΩ 以上
ケーブル 6 芯シールドケーブル 3 m 先端柳線
ロードセル材質 ステンレス
定格負荷でのたわみ 0.5 mm 1.4 mm
重量 0.9 kg



HLCB1-2.2T, 4.4T, 10T

型式 HLCB1-2.2T HLCB1-4.4T HLCB1-10T
定格容量 2.2 t 4.4 t 10 t
定格出力 1.94 mV/V ± 0.1 % 2.00 mV/V ± 0.5%
許容過負荷 150 % R.C.
最大許容横負荷 100 % R.C.
非直線性 0.0170 % R.O. 0.05 % R.O.
ヒステリシス 0.0166 % R.O. 0.05 % R.O.
クリープ 0.0166 % R.O. / 30min 0.05 % R.O. / 30 min
補償温度範囲 -10 ~ +40 ℃
零点の温度影響 0.0140 % R.O. / 10 ℃ 0.04 % R.O. / 10 ℃
出力の温度影響 0.0140 % R.O. / 10 ℃ 0.042 % R.O. / 10 ℃
入力端子間抵抗 350 ~ 480 Ω
出力端子間抵抗 350 ± 2 Ω
最大印加電圧 15 V
絶縁抵抗 5000 MΩ 以上
ケーブル 6 芯シールドケーブル 6 m 先端柳線
ロードセル材質 ステンレス
定格負荷でのたわみ 0.5 mm
重量 1.6 kg 2.2 kg 6.2 kg

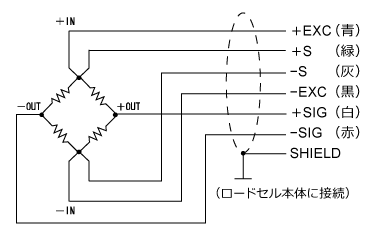

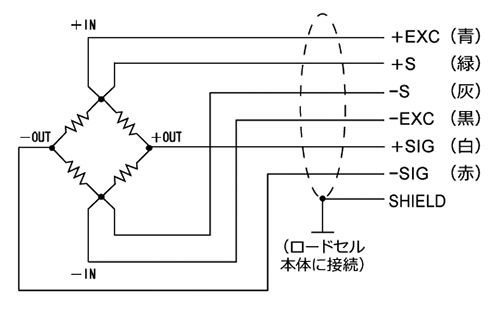

配線図

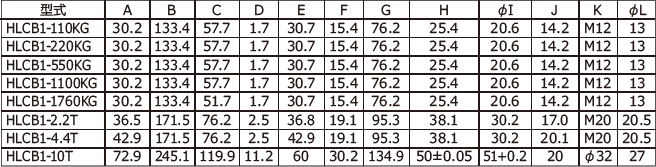

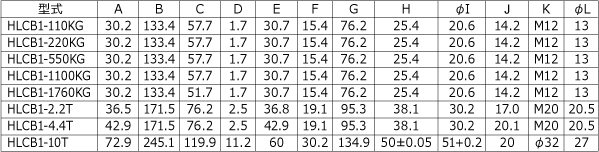

外形寸法




アクセサリ

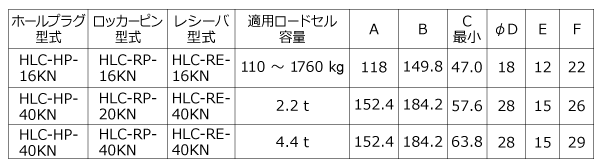

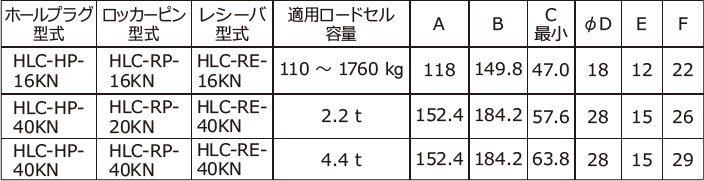

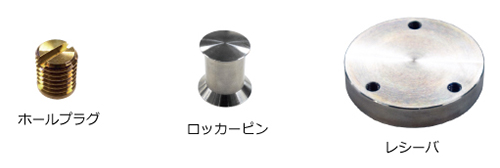

ホールプラグ・ロッカーピン・レシーバ装着時

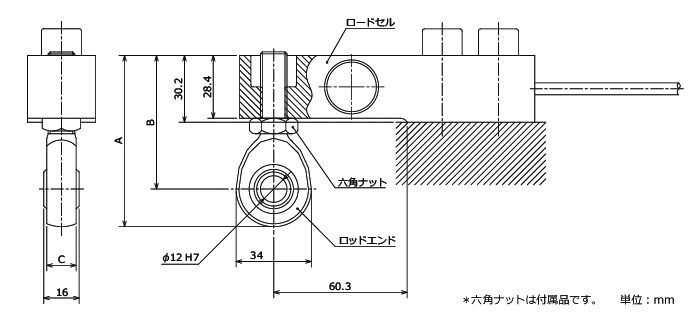

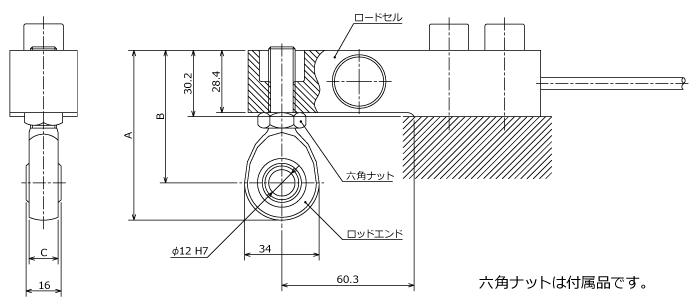

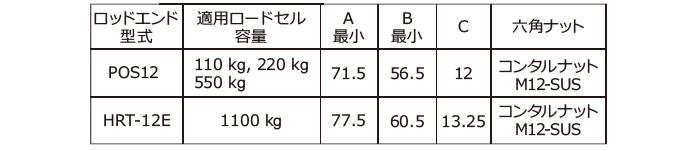

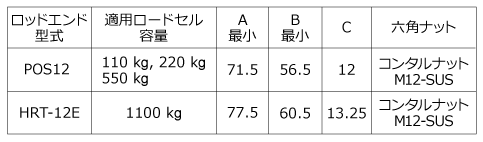

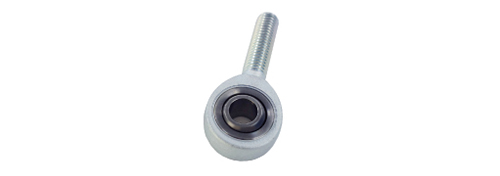

ロッドエンド装着時

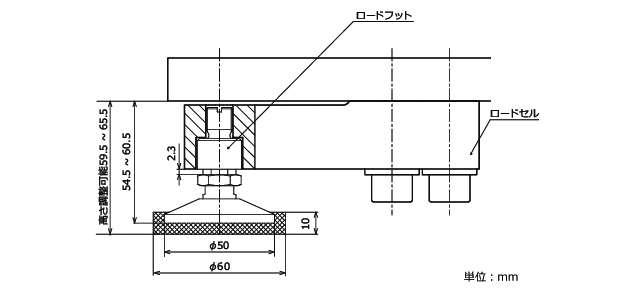

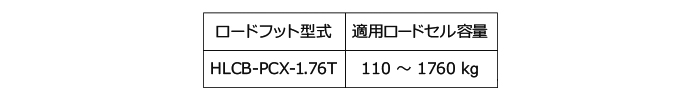

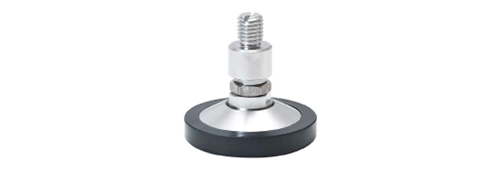

ロードフット装着時

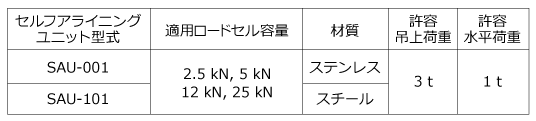

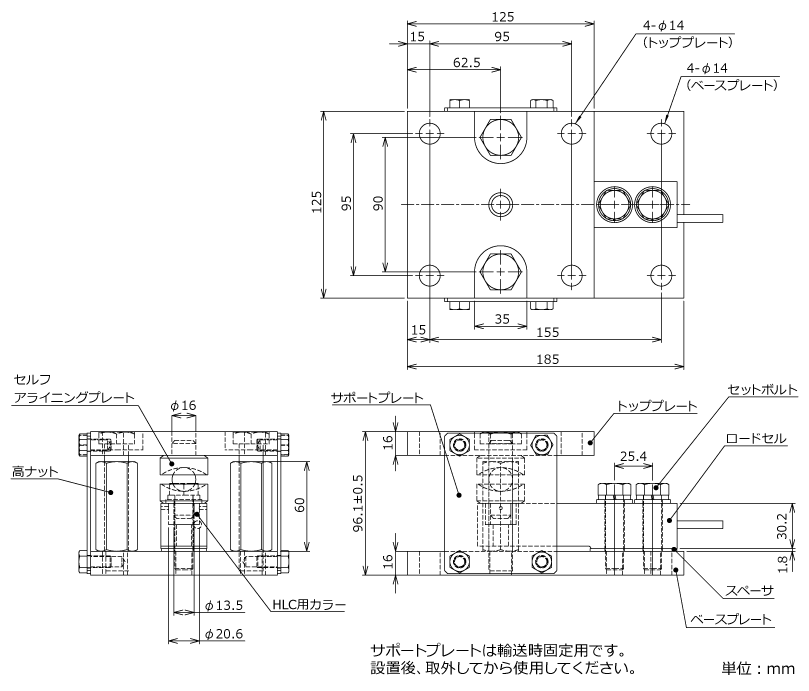

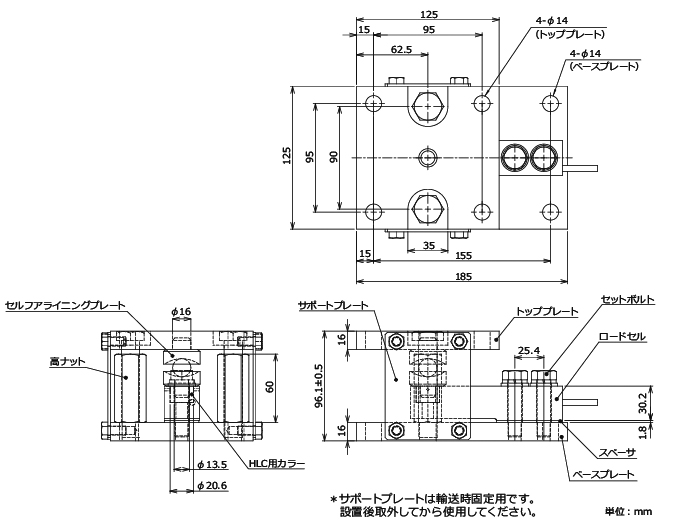

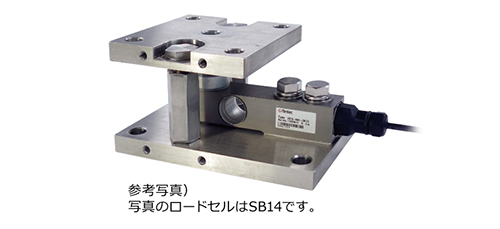

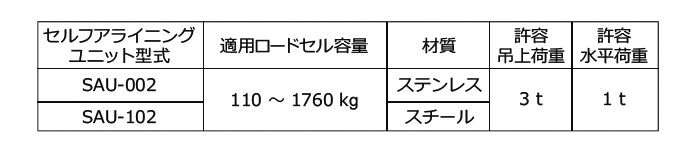

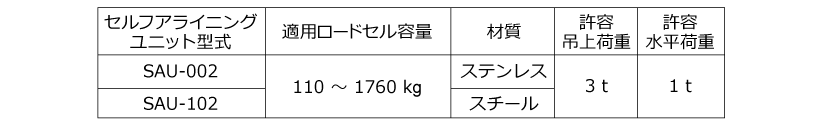

セルフアライニングユニット装着時
