製品概要
アルミニウム製シングルポイント型ロードセルです。 ベンチスケール、フロアスケール、コンベアスケールなどにお使いいただけます。
- ・容量50 kg、100 kg、150 kg、200 kg、250 kg、300 kg
- ・アルミニウム製、小型、軽量
- ・ベンチスケール、フロアスケール、コンベアスケールなどにお使いいただけます。
仕様
| 型式 | PW10A -50KG |
PW10A -100KG |
PW10A -150KG |
PW10A -200KG |
PW10A -250K |
PW10A -300KG |
|---|---|---|---|---|---|---|
| 定格容量 | 50 kg | 100 kg | 150 kg | 200 kg | 250 kg | 300 kg |
| 定格出力 | 2.0±0.2 mV/V | |||||
| 許容過負荷 | 150% R.C. | |||||
| 最大許容 横過負荷 |
300% R.C. | |||||
| ゼロバランス | 0±0.1 mV/V | |||||
| 非直線性 | 0.0166% R.O. typ. | |||||
| ヒステリシス | 0.0166% R.O. typ. | |||||
| 偏心誤差 | ±0.0233% R.O.(OIML R76準拠) | |||||
| 補償温度範囲 | -10 ~ +40℃ | |||||
| 許容温度範囲 | -10 ~ +50℃ | |||||
| 零点の温度影響 | 0.0140% R.O./10℃ |
0.0093% R.O./ 10℃ |
0.0140% R.O./ 10℃ |
0.0112% R.O./ 10℃ |
0.0093% R.O./ 10℃ |
|
| 出力の温度影響 | 0.0175% R.O./10℃(+20 〜 +40℃) 0.0117% R.O./10℃(−10 〜 +20℃) |
|||||
| 入力端子間抵抗 | 300 ~ 500 Ω | |||||
| 出力端子間抵抗 | 330 ~ 430 Ω | |||||
| 推奨印加電圧 | 1 ~ 12 V | |||||
| 絶縁抵抗 | 2000 MΩ 以上 | |||||
| 定格負荷での たわみ |
0.5 mm 以下 | |||||
| 固有振動数 | 734 Hz | 877 Hz | 961 Hz | 1024 Hz | 1070 Hz | 1105 Hz |
| 最大プラットホームサイズ | 600×500 mm | |||||
| ケーブル | 6芯シールドケーブル 3 m 先端柳線 | |||||

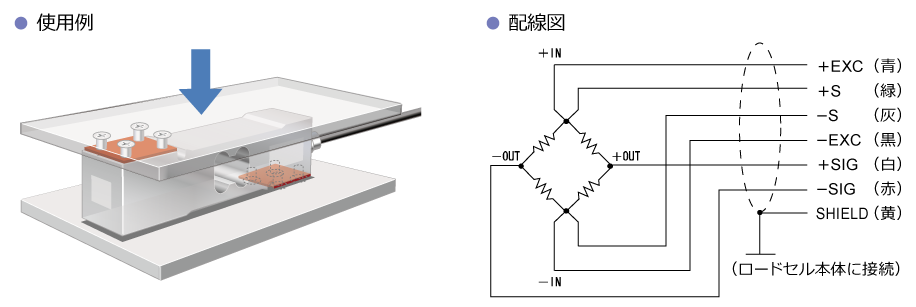

| カラーコード | +EXC:青, +S:緑, −S:灰, −EXC:黒 +SIG:白, −SIG:赤, SHIELD:黄 |
|||||
| ロードセル材質 | アルミニウム合金 | |||||
| 重量 | 約 0.6 kg | |||||
| 保護等級 | IP67 | |||||

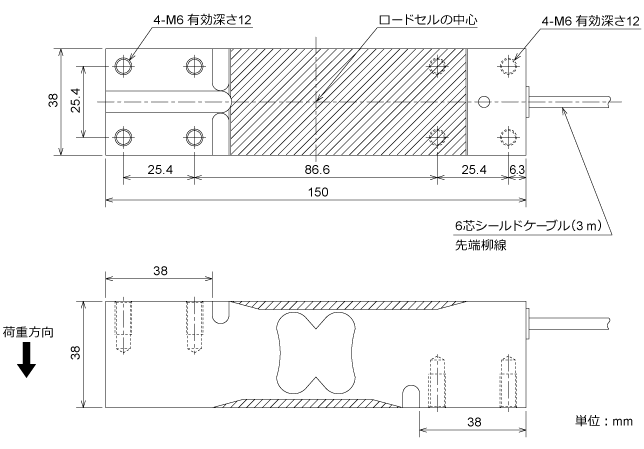

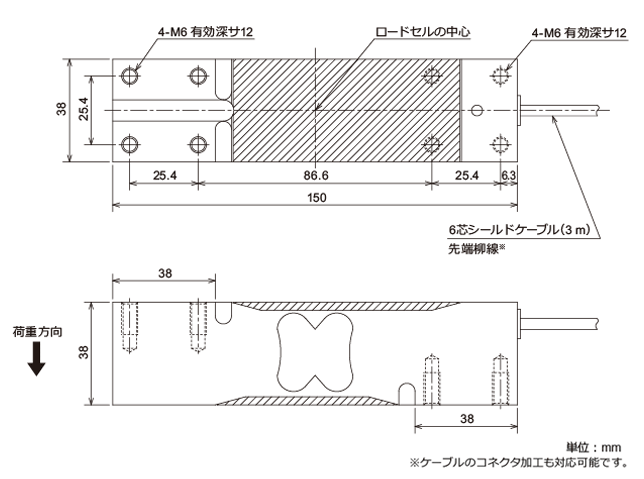

外形寸法
