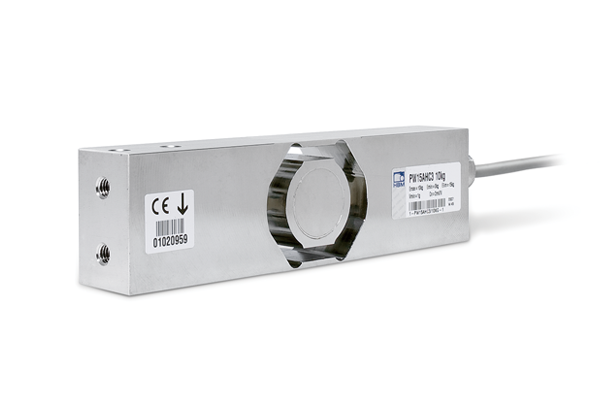

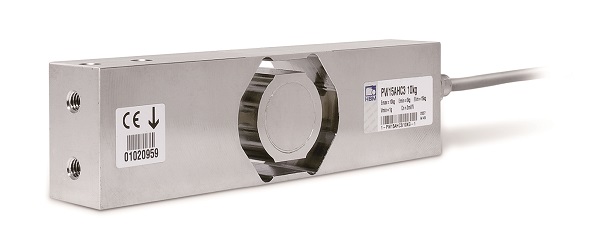

製品概要

  • 容量10 kg、20 kg、50 kg、100 kg
  • ステンレス製、小型、軽量
  • ベンチスケール、フロアスケール、コンベアスケールなどにお使いいただけます。


仕様

型式 PW15AH-10KG, PW15AH-20KG, PW15AH-50KG, PW15AH-100KG
定格容量 10 kg, 20 kg, 50 kg, 100 kg
定格出力 2.0±0.2 mV/V
許容過負荷 150% R.C.
最大許容横過負荷 300% R.C.
ゼロバランス 0±0.1 mV/V
非直線性 0.0166% R.O. typ.
ヒステリシス 0.0166% R.O. typ.
補償温度範囲 -10 ~ +40 ℃
許容温度範囲 -10 ~ +50 ℃
零点の温度影響 0.0140% R.O./10℃
出力の温度影響 0.0175% R.O./10℃(+20 〜 +40℃), 0.0117% R.O./10℃(−10 〜 +20℃)
入力端子間抵抗 300 ~ 500 Ω
出力端子間抵抗 300 ~ 500 Ω
推奨印加電圧 1 ~ 12 V
絶縁抵抗 1000 MΩ 以上
保護等級 IP68
ケーブル 6芯シールドケーブル 3 m 先端柳線

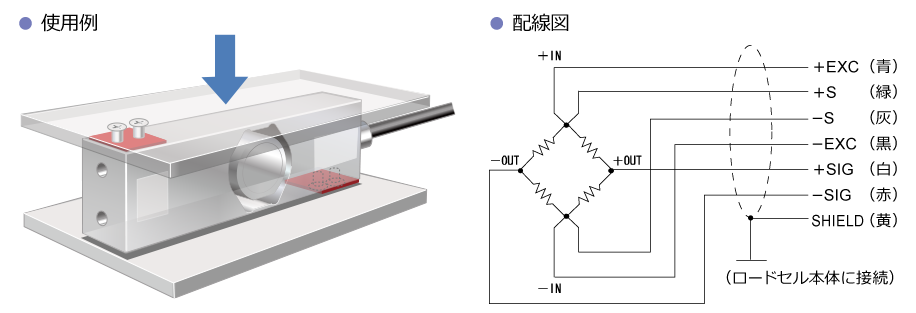

ケーブル配線色 +EXC:青
+S:緑
-S:灰
-EXC:黒
+SIG:白
-SIG:赤
SHIELD:黄
ロードセル材質 ステンレス
定格負荷でのたわみ 0.5 mm 以下
固有振動数 10KG:169 Hz
20KG:232 Hz
50KG:352 Hz
100KG:492 Hz
中心からの最大距離 160 mm
最大プラットホームサイズ 500×400 mm
重量 1.0 kg

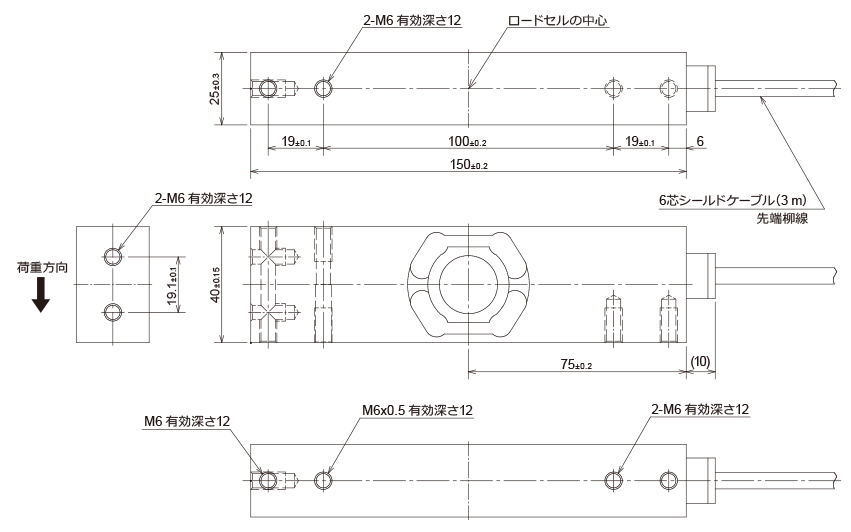

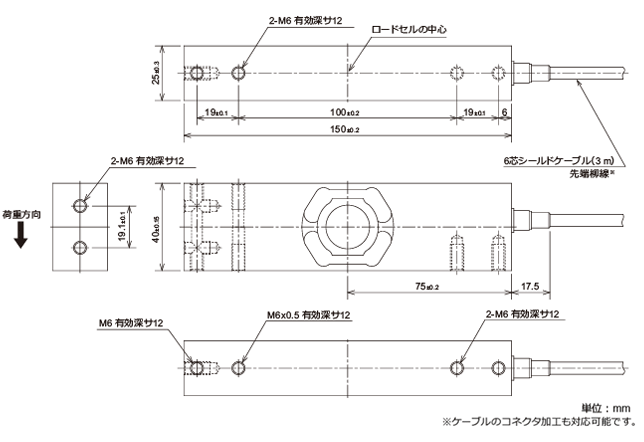

外形寸法

ダウンロード

製品カタログ(PDF)
PW15AHカタログ(362 KB)
取扱説明書(PDF)
PW15AHマニュアル(2 MB)
2D
外観図
DXF
(ZIP)
PW15AH外観図_DXF(25 KB)
PDF
PW15AH外観図_PDF(147 KB)
3D
外観図
STEP
(ZIP)
PW15AH外観図_STEP(72 KB)
