製品概要

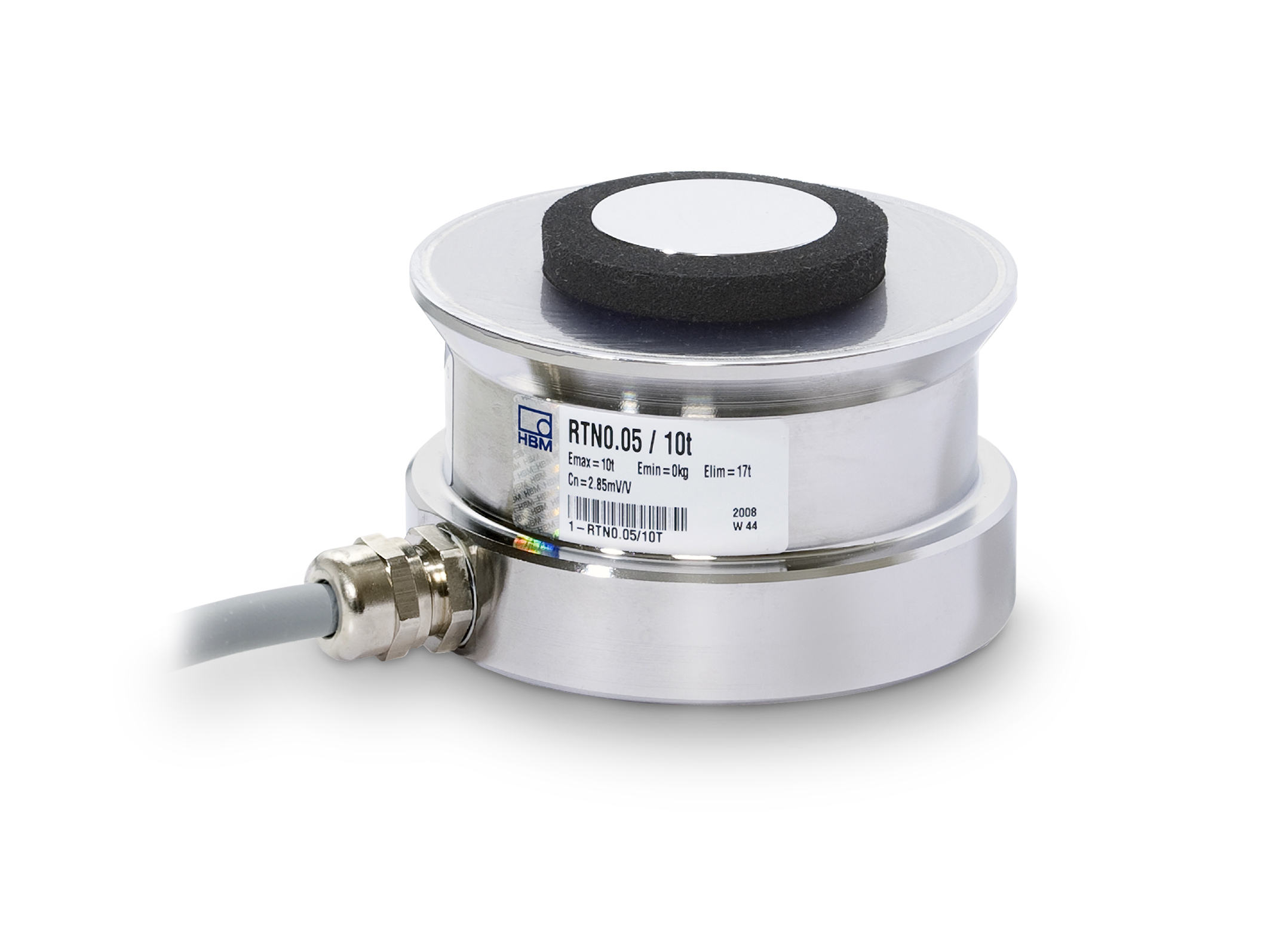

ステンレス製の薄型高精度ロードセルです。
幅広い計測範囲(1 ~ 470 t)をサポートします！タンクスケールやトラックスケールなど広範な用途に利用できます！

    ● 容量1 t、2.2 t、4.7 t、10 t、15 t、22 t、33 t、47 t、68 t、100 t、150 t、220 t、330 t、470 t
    ● ステンレス製
    ● レーザー溶接密閉構造
    ● 保護等級 IP68

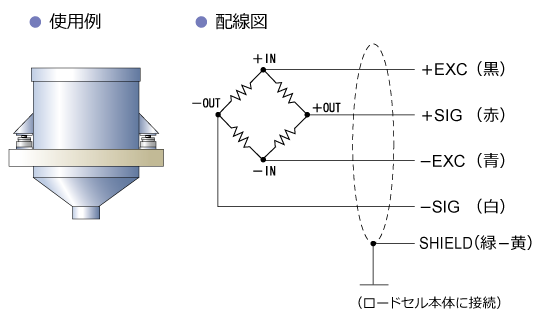

使用例・配線図

仕様

RTNC3-1T, 2.2T, 4.7T, 10T, 15T

型式 RTNC3-
1T		 RTNC3-
2.2T		 RTNC3-
4.7T		 RTNC3-
10T		 RTNC3-
15T
定格容量 1 t 2.2 t 4.7 t 10 t 15 t
定格出力 2.85 mV/V±0.1％
最大許容過負荷 4 t 9 t 19 t 40 t 60 t
非直線性 0.02% R.O. typ.
ヒステリシス 0.02% R.O. typ.
補償温度範囲 −10 〜 ＋40℃
許容温度範囲 −30 〜 ＋80℃
零点の温度影響 0.007% R.O./10℃
出力の温度影響 0.008% R.O./10℃ typ.
入力端子間抵抗 4450±100 Ω
出力端子間抵抗 4010±0.5 Ω
推奨印加電圧 5 V
印加電圧範囲 5 ～ 30 V （最大 60 V）
絶縁抵抗 20 GΩ 以上
保護等級 IP68
ケーブル φ6.5 4芯シールドケーブル
ロードセル材質 ステンレス
定格負荷でのたわみ 0.13 mm 0.12 mm 0.12 mm 0.17 mm 0.18 mm
重量 0.6 kg 0.6 kg 0.7 kg 1.2 kg 1.3kg



RTNC3-22T, 33T, 47T, 68T, 100T

型式 RTNC3-
22T		 RTNC3-
33T		 RTNC3-
47T		 RTNC3-
68T		 RTNC3-
100T
定格容量 22 t 33 t 47 t 68 t 100 t
定格出力 2.85 mV/V±0.1％
最大許容過負荷 88 t 130 t 190 t 270 t 400 t
非直線性 0.02% R.O. typ.
ヒステリシス 0.02% R.O. typ.
補償温度範囲 −10 〜 ＋40℃
許容温度範囲 −30 〜 ＋80℃
零点の温度影響 0.007% R.O./10 K
出力の温度影響 0.008% R.O./10 K typ.
入力端子間抵抗 4450±100 Ω
出力端子間抵抗 4010±0.5 Ω
推奨印加電圧 5 V
印加電圧範囲 5 ～ 30 V （最大 60 V）
絶縁抵抗 20 GΩ 以上
保護等級 IP68
ケーブル φ6.5 4芯シールドケーブル
ロードセル材質 ステンレス
定格負荷でのたわみ 0.21 mm 0.25 mm 0.33 mm 0.35 mm 0.45 mm
重量 1.3 kg 2.1 kg 4.3 kg 4.8 kg 7.0 kg



RTNC3-150T, 220T, 330T, 470T

型式 RTNC3-150T RTNC3-220T RTNC3-330T RTNC3-470T
定格容量 150 t 220 t 330 t 470 t
定格出力 2.85 mV/V±0.1％
最大許容過負荷 600 t 770 t 1100 t 1500 t
非直線性 0.02% R.O. typ.
ヒステリシス 0.02% R.O. typ.
補償温度範囲 −10 〜 ＋40℃
許容温度範囲 −30 〜 ＋80℃
零点の温度影響 0.007% R.O./10 K
出力の温度影響 0.008% R.O./10 K typ.
入力端子間抵抗 4450±100 Ω
出力端子間抵抗 4010±0.5 Ω
推奨印加電圧 5 V
印加電圧範囲 5 ～ 30 V （最大 60 V）
絶縁抵抗 20 GΩ 以上
保護等級 IP68
ケーブル φ6.5 4芯シールドケーブル
ロードセル材質 ステンレス
定格負荷でのたわみ 0.57 mm 0.67 mm 0.80 mm 1.00 mm
重量 8.6 kg 22 kg 29 kg 50 kg



外形寸法

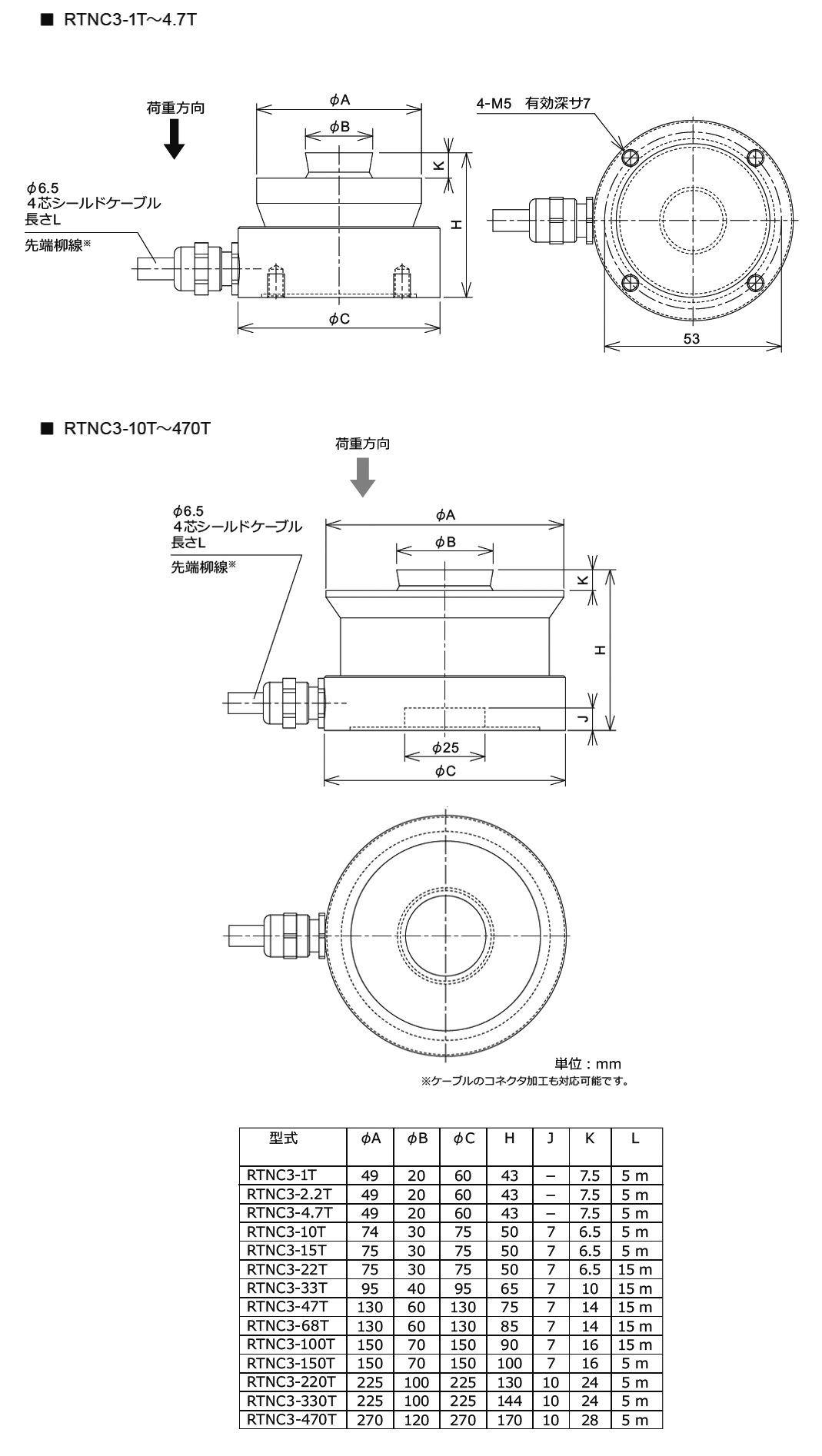

外形寸法図

アクセサリ

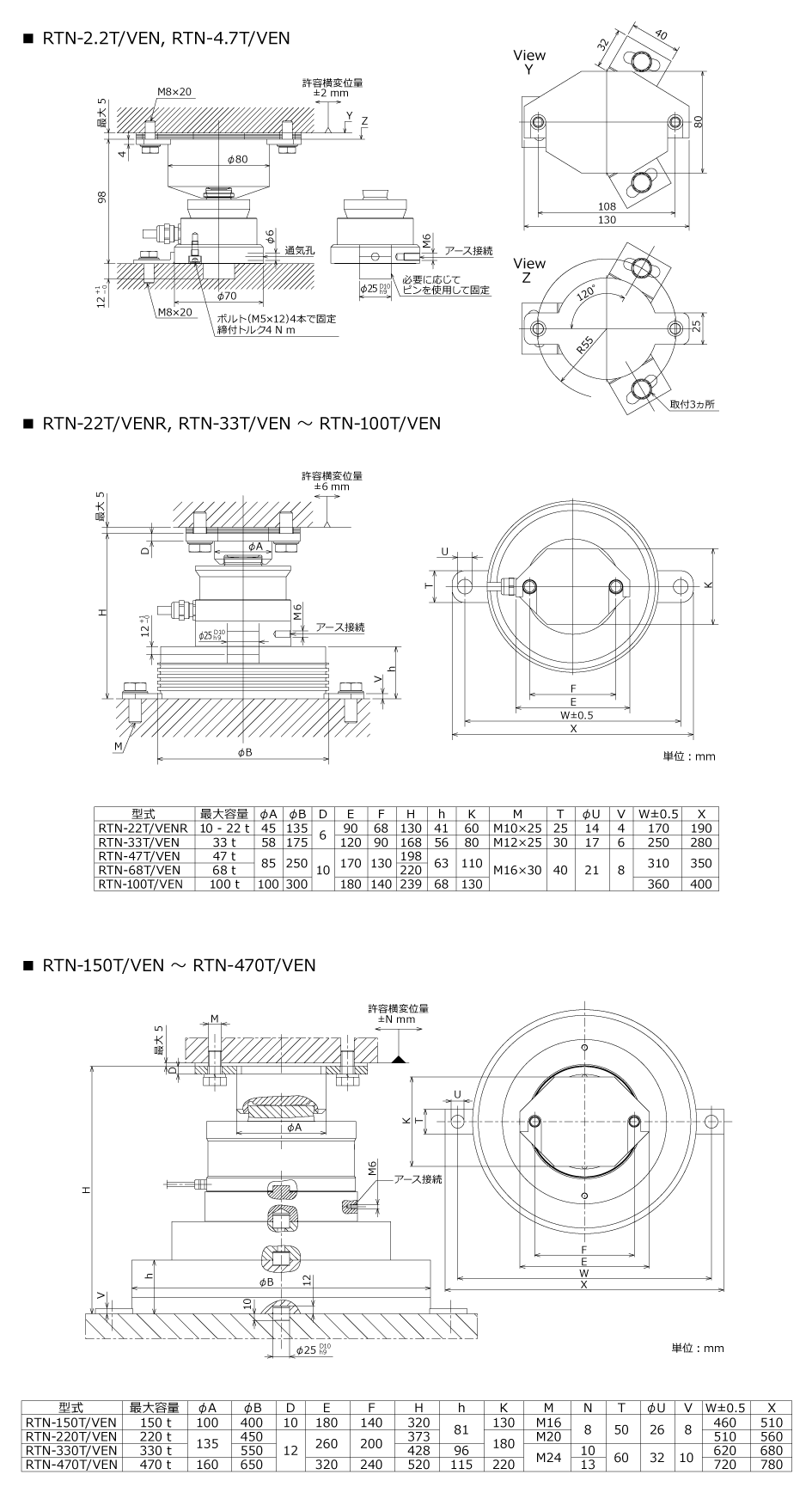

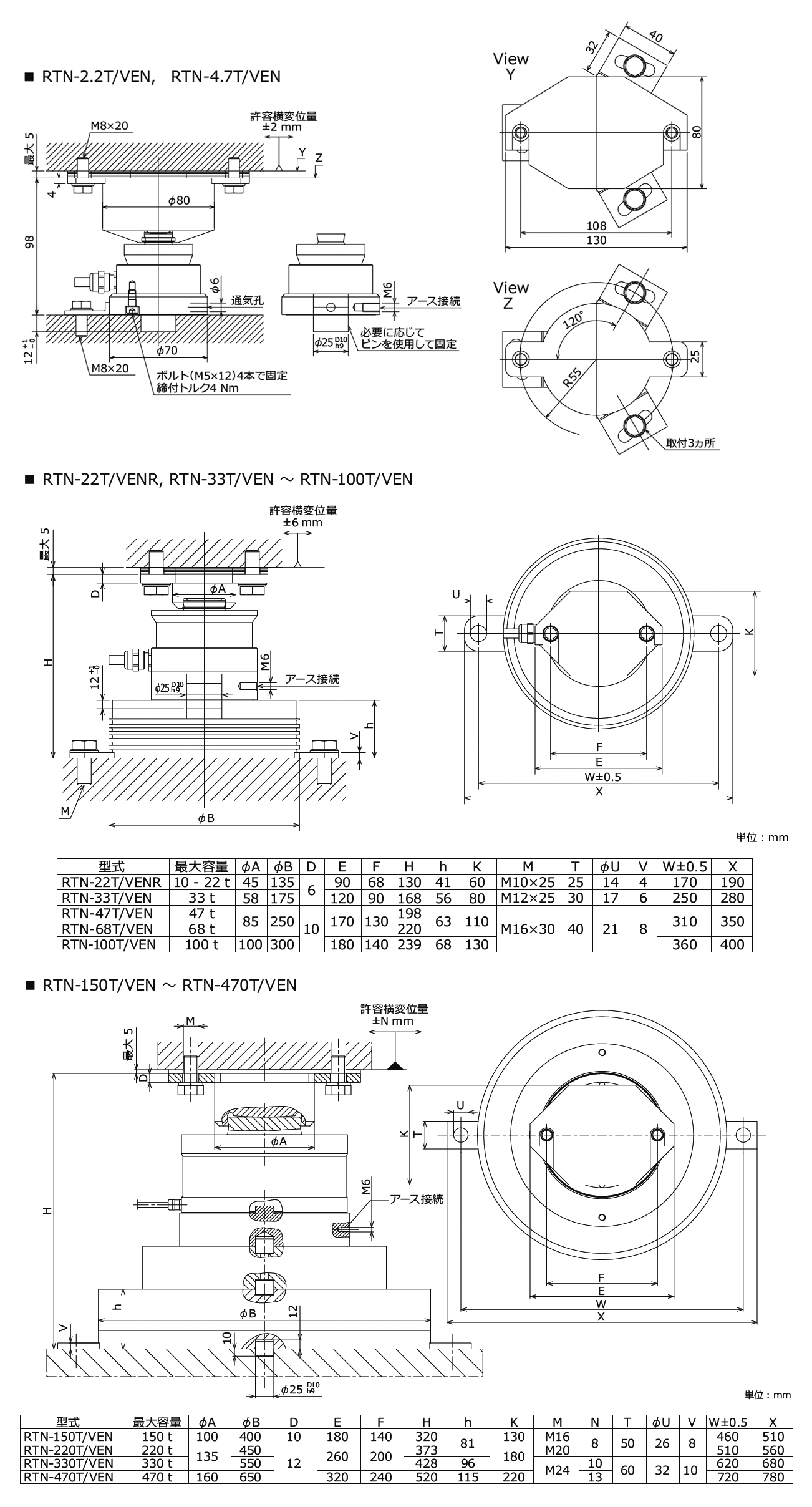

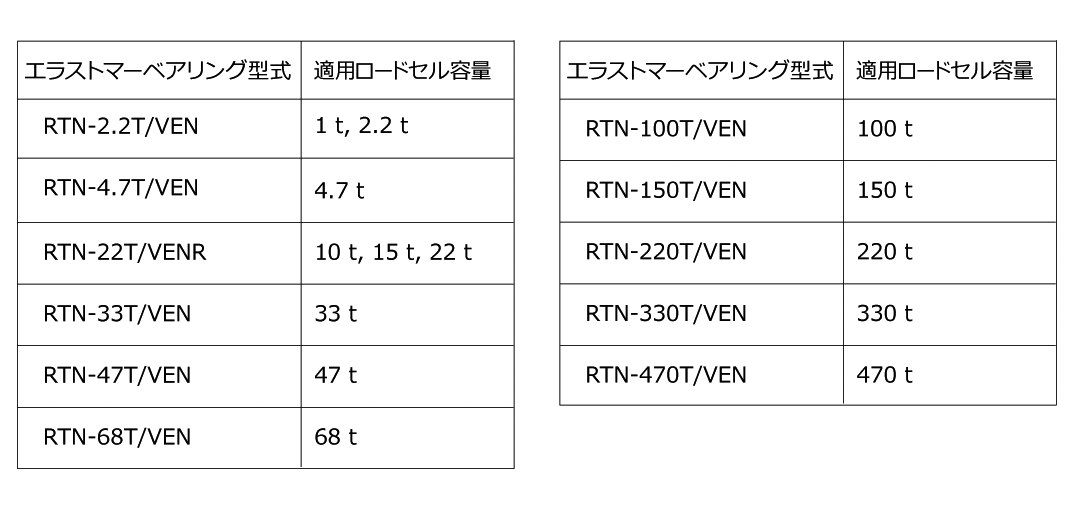

エラストマーベアリング


↓こちらの画像はクリックで拡大表示します

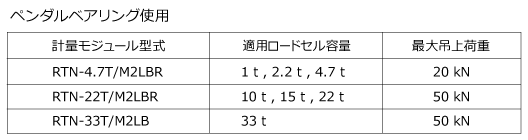

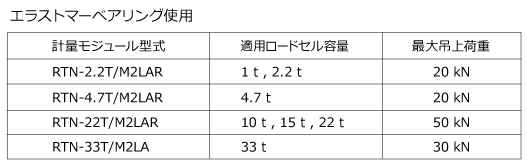

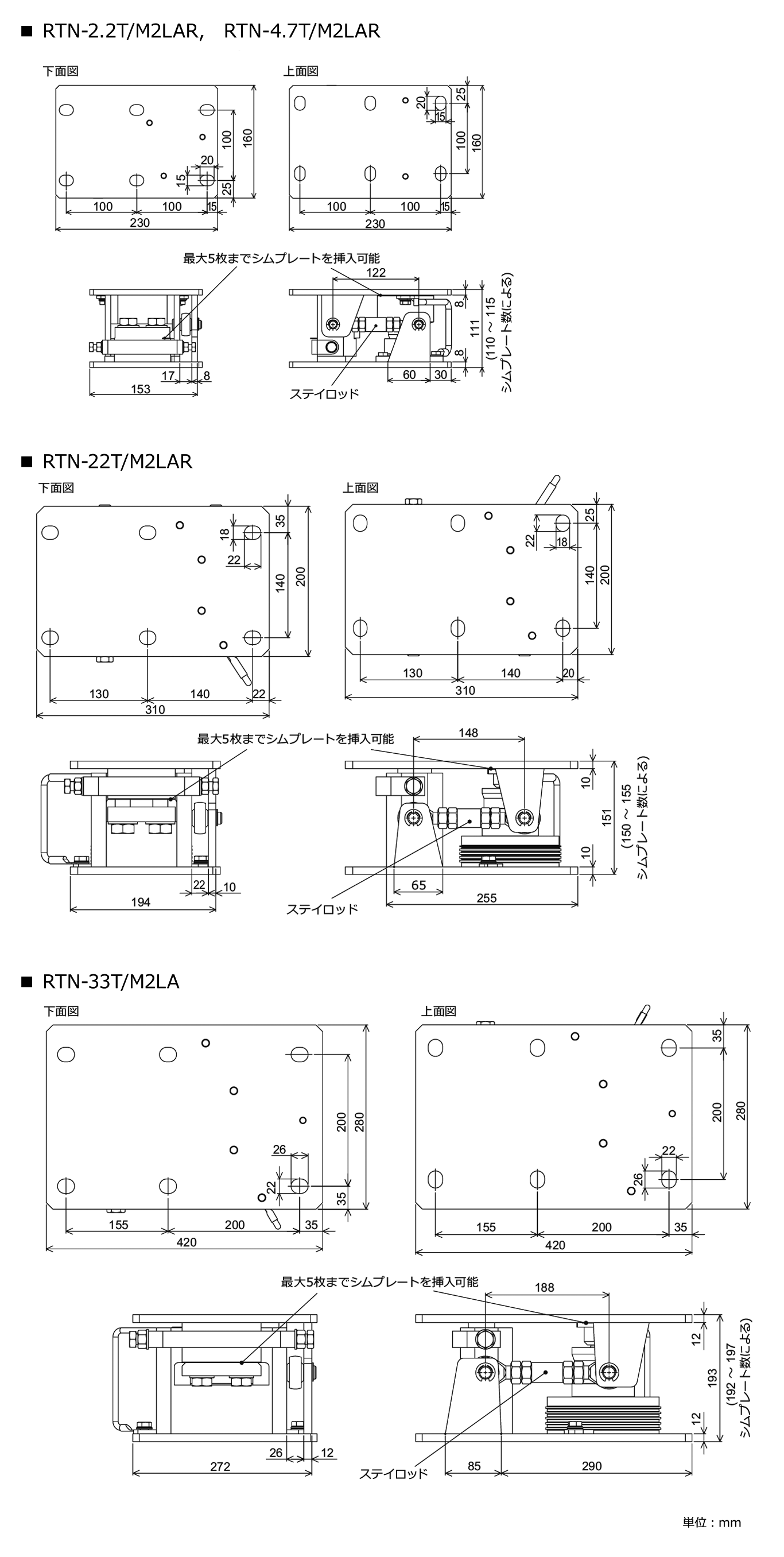

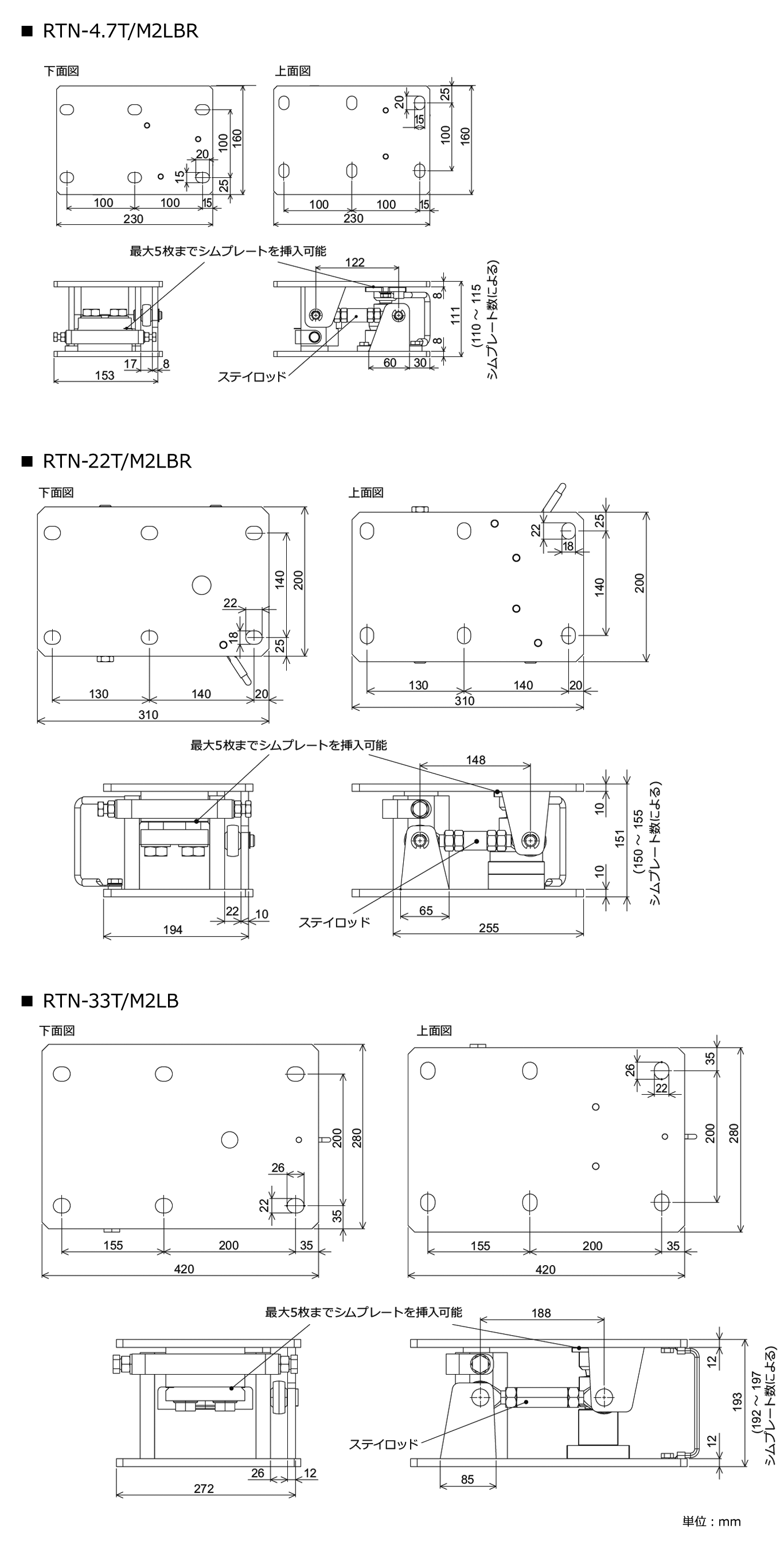

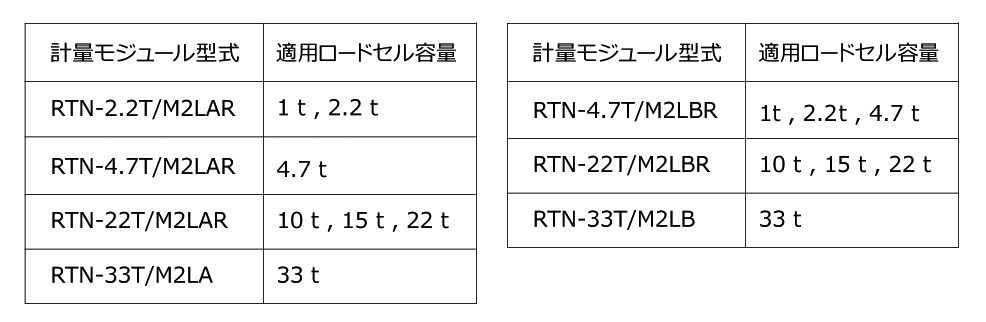

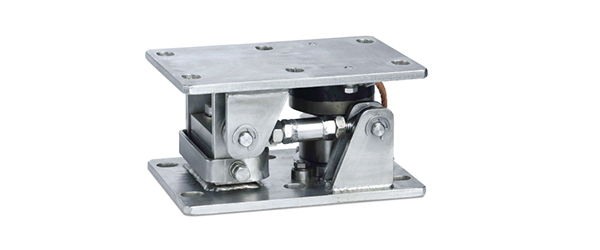

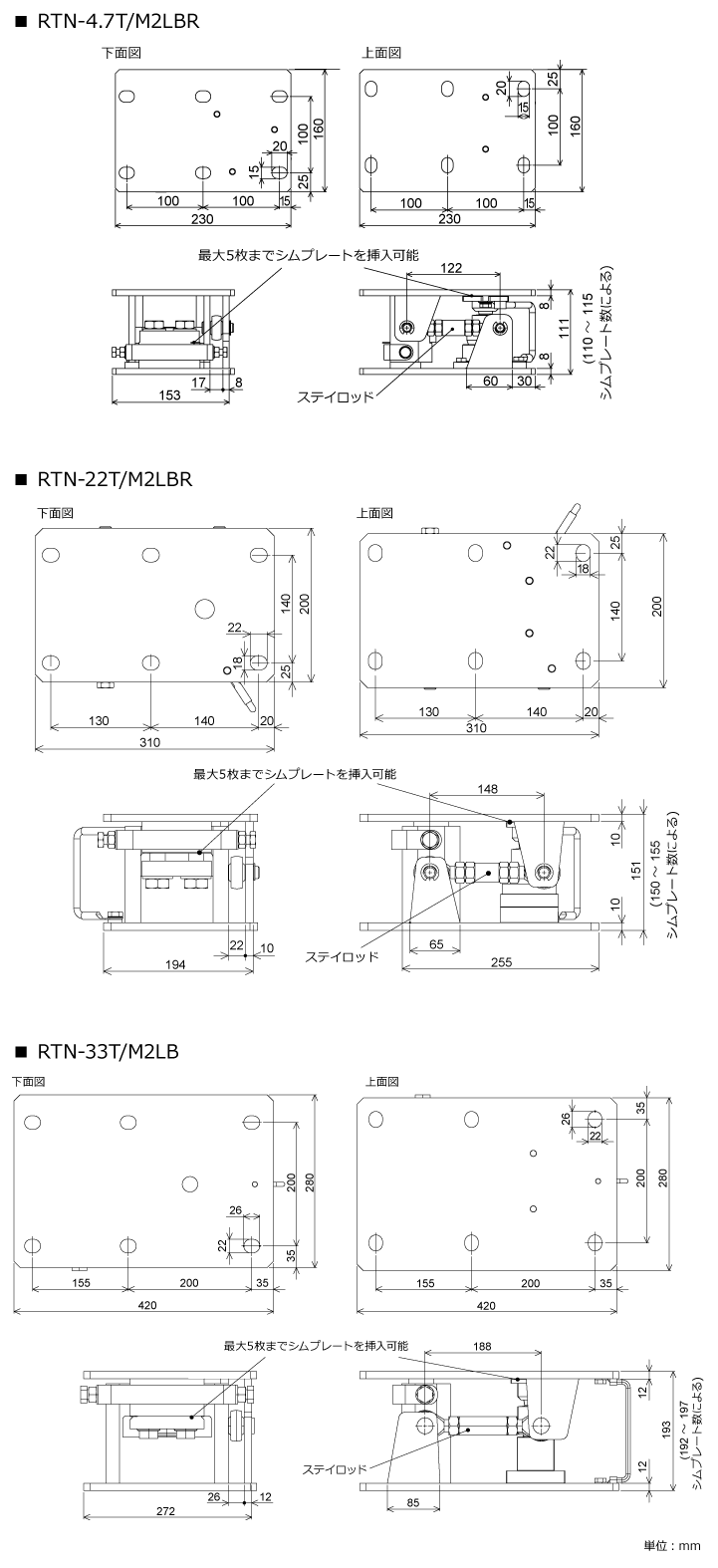

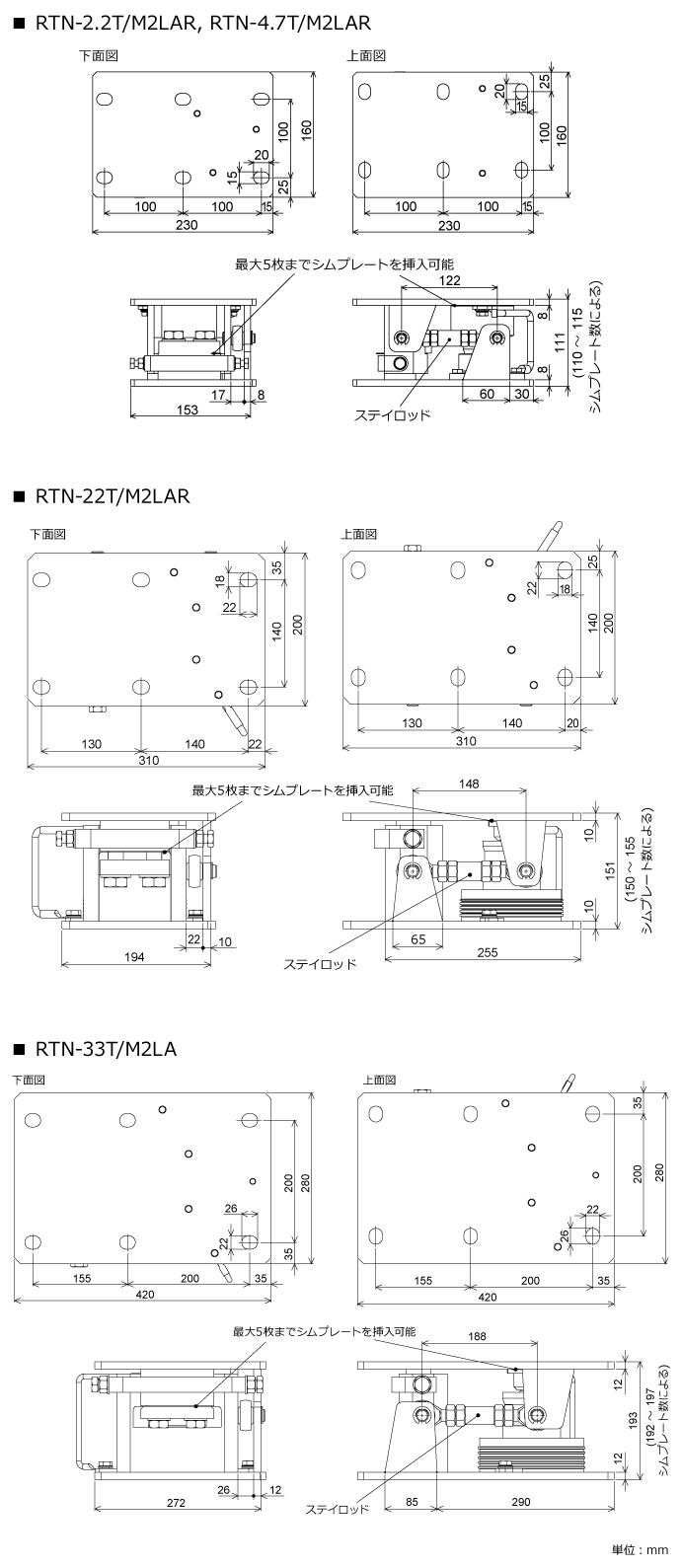

計量モジュール

・エラストマーベアリング使用　　・優れた浮き上がり防止機構
・振れ止め機構　　　　　　　　　・ダミーセル標準装備
・材質：ステンレス（22 tまで）




高容量につきましては、弊社営業までご相談ください。
