製品概要

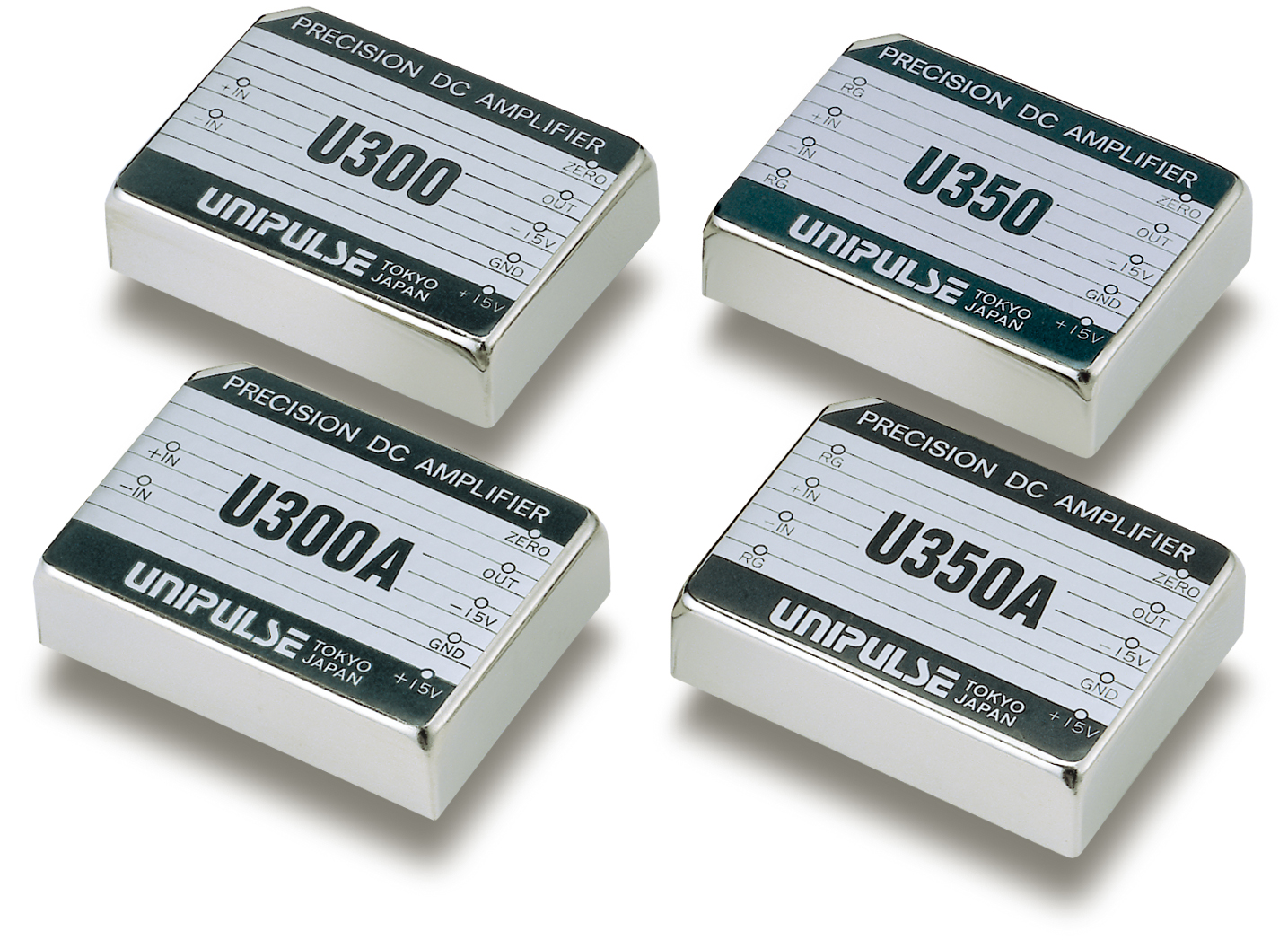

ストレンゲージ式センサに適合する高精度増幅モジュール(DCプリアンプ)です。充分エージングされた部品を選別、分類し、最適な組み合わせによってアセンブリされていますので、モノリシックやチップ部品による薄膜集積回路では実現困難な性能を保証しております。ゲイン200倍固定型のU300、外付抵抗で30 ～ 2000倍可変型のU350、オフセット電圧ドリフトを極限まで低くしたU300A/U350Aと、使用目的に応じて使いわけることができます。
U300/U300A/U350/U350Aを特集した過去のメールマガジンはこちら
仕様
| ゲイン(U300) |
倍率：200倍固定 ゲイン誤差：0.3% max 非直線性：0.001%/FS max ドリフト：5 ppm/℃ max(3 ppm/℃ typ) |
|---|---|
| ゲイン(U350) |
倍率：30 ～ 2000倍可変 ゲイン誤差： 1% max 非直線性：0.001%/FS max ドリフト： 20 ppm/℃ max |
| 出力特性 |
出力規格：±10 V 5 mA 出力抵抗：0.1 Ω 以下 |
| 応答性 |
小信号(-3 dB)：30 kHz 大振幅(±10 V)：30 kHz スルーレート：1.7 V/μs セットリングタイム：40 μs to 0.1%(20 V step) |
| オフセット電圧 |
イニシャル値：75 μV max(25 μV typ) ドリフト：0.25 μV/℃ max（0.15 μV/℃ typ）U300/U350、0.1 μV/℃ max（0.05 μV/℃ typ）U300A/U350A 電源の影響：0.15 μV/% |
| 入力電流 |
バイアス電流：@+100 nA max（+70 nA typ） ドリフト：0.2 nA/℃ max（0.1 nA/℃ typ） オフセット電流：5 nA max（2 nA typ） |
| 入力特性 |
同相入力範囲：±10 V min 同相分除去比：115 dB（DC ～ 120 Hz）min 入力抵抗：109 Ωmin.（同相･差動共） |
| ノイズ | P-P(0.1 ～ 10 Hz)：0.2 μV max（0.15 μV typ） |
| 電源 |
電圧：±6 V ～ ±18 V 電流：7 mA |
| 使用条件 |
精度保証範囲：-10 ～ +40℃ 動作温度範囲：-20 ～ +80℃ 保存温度範囲：-55 ～ +125℃ 湿度：90% RH 以下(結露不可) |
| 外形寸法 | 46(W)×12(H)×34(D) mm |
| 重量 | 約 45 g |
| 付属品 | 絶縁シート 1 |
*測定条件：周囲温度25℃ 電源電圧±15 V
*対温度ドリフト測定条件：－10 ～ ＋40℃
*U350の規格はゲイン200倍の値
*オフセット電圧ドリフトおよびノイズは信号源抵抗200 Ωで測定
