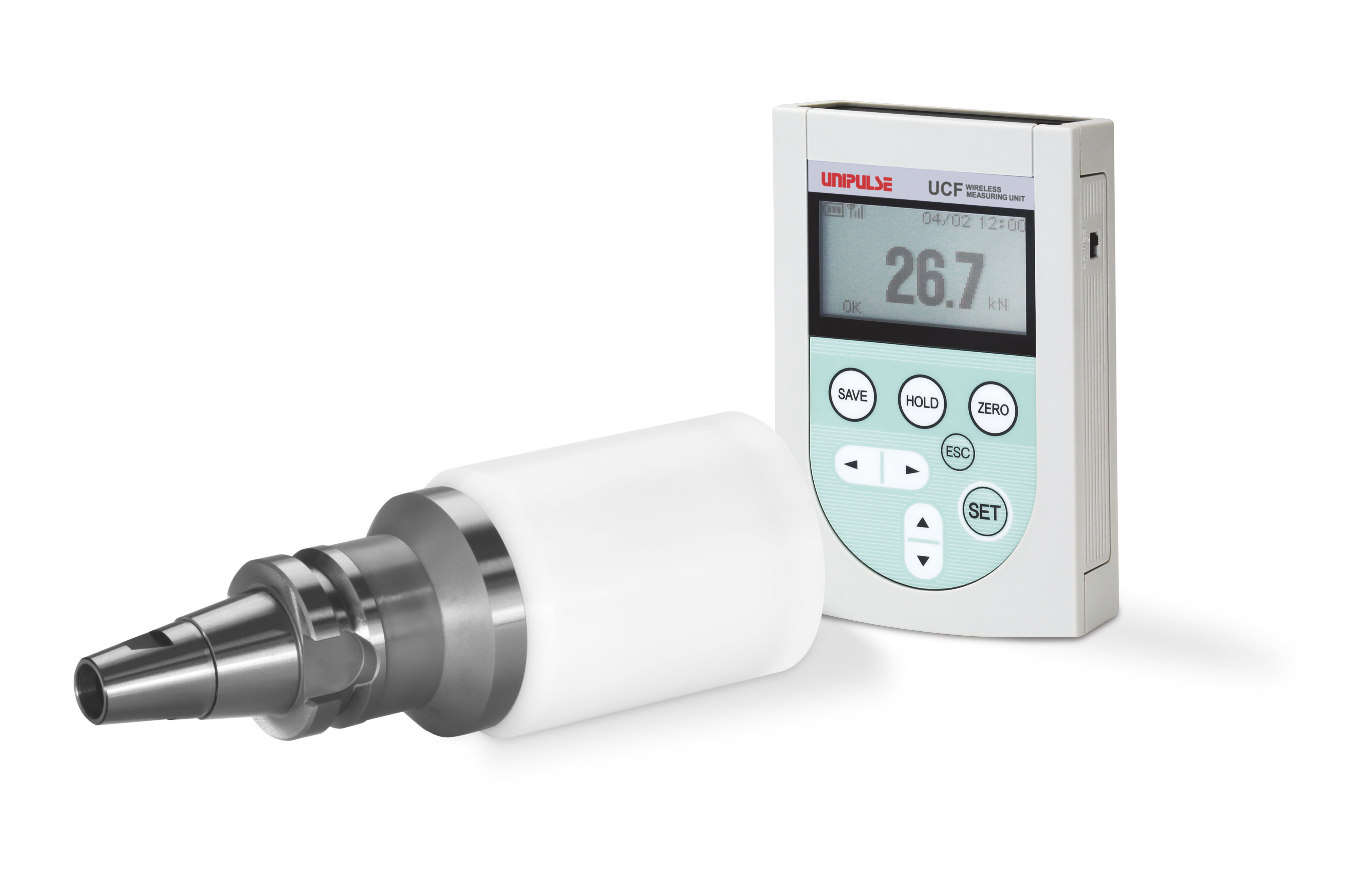

製品概要
対応シャンク：
KM6350、KM10080、BT30、BT40、BT50、HSKA50、HSKA63、HSKA100
加工品質・設備信頼性の向上
安全性の大幅向上
保全工数の大幅低減
● ユニクランプ本体をATCマガジンにセットし、主軸にクランプするだけで、
簡単かつ安全に把持力チェックができる
● マシン外の安全な場所から各種操作と検査が可能
特長
すばやく、安全に、正確に、把持力管理
マシニングセンター等の工具をクランプするバネ機構のトラブルでお困りの方へ
- 加工精度の管理による品質の向上。計画的な保全を行うことで、故障やトラブルを未然に防ぎます。
- 安全性の向上。無線により表示を確認できるため安全です。
- 保全工数の低減。作業時間はわずか5分です。計測の煩わしさからくる慢性的な定期保全遅れ防止にもつながります。

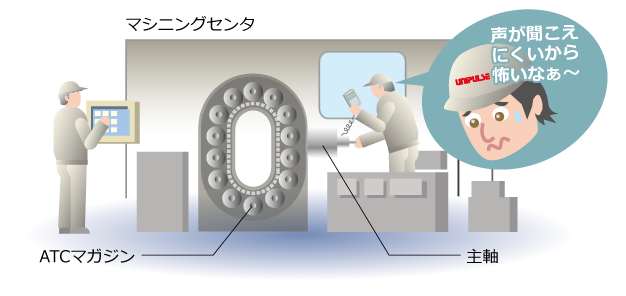

■従来方式は？（30分×2人/台）
保全工数がかかるマシン内で危険な作業
主軸に測定器を脱着しながら測定する測定者とマシニングセンタ操作者の2人が必要でした。測定者は動力源ON状態でマシン内に入って測定していたため誤操作や合図違いでの挟まれ災害など、危険が伴う作業となっており保全工数は熟練者で30分もかかっていました。

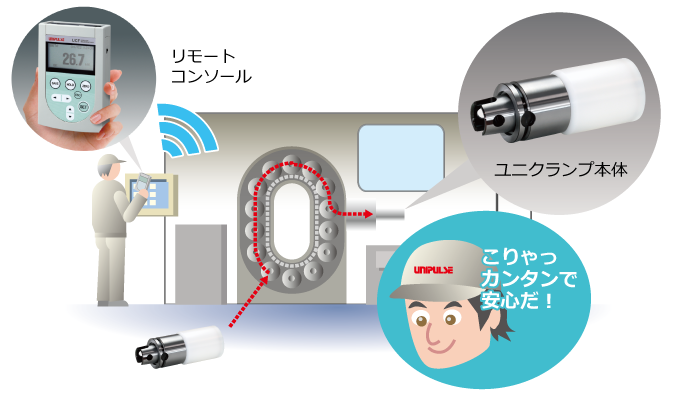

■ユニクランプなら（5分以内×1人/台）
保全工数大幅削減！マシン外で把持力確認！
ATCマガジンにユニクランプをセットし主軸にクランプするだけで測定できるマシン外で測定ができるため安全作業時間は1人での作業で5分以内
●UNICLAMPだけが察知できる
クランプ時はもちろん

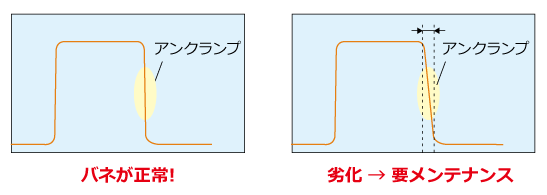

主軸部の皿バネの寿命により変化するアンクランプ時の状態まで測定可能
皿バネの劣化をいち早く発見！
加工精度に影響を及ぼす前に皿バネの交換が可能

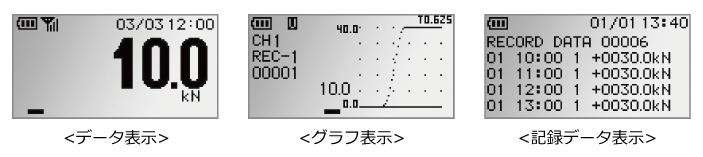

選べる表示モード
リモートコンソールの表示データは、データ表示、グラフ表示、記録データ表示から選択可
＜データ表示＞
無線により主軸のクランプ力をリアルタイムで数値表示
計測値、電池残量、受信状態などが一目でわかる
＜グラフ表示＞
クランプ力の変化をグラフ表示により視覚的にとらえることができる
＜記録データ表示＞
記録したデータを確認できる
1画面にて確認可能なデータ数は4データ
過去のデータはキー操作により確認できる
記録回数・記録日時・計測値・単位を17000データ記録できる

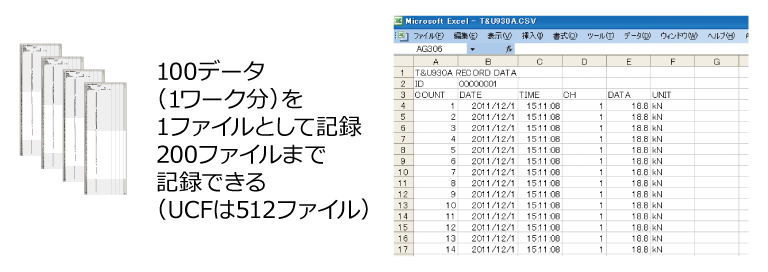

パソコンへのデータ取込みも容易
USBインターフェイスにより、ユニクランプの記録データをパソコンに取り込むことができる（CSV形式）

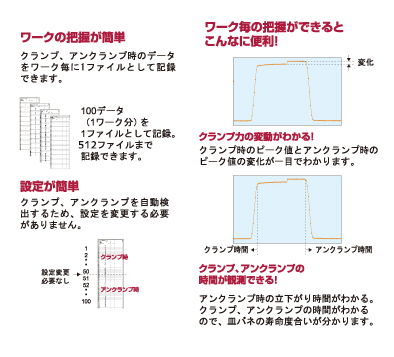

クランプ、アンクランプが1ファイルとして管理可能！
紹介動画
UNICLAMPを特集した過去のメールマガジンはこちら
仕様
| 本体部 | ||
| 対応シャンク | KM6350/KM10080 BT30/BT40/BT50 HSKA50/HSKA63/HSKA100 BT20 → T＆U930AMページへ |
|
|---|---|---|
| アンプユニット | ||
| A/D変換器 | 速度：100回/秒 | |
| 分解能：24 bit（バイナリ） | ||
| 最大表示分解能 | 1/600 | |
| 計測部精度 | 0.5％（0℃ ～ 40℃）±1カウント | |
| リモートコンソール | |
| 荷重表示器 | 128×64 dot モノクロLCD |
|---|---|
| 荷重値表示 | 3桁＋小数点 符号付 |
| 設定項目 | ■上限／下限／号機番号／号機名／デジタルフィルタ／日時／外部出力1,2／ブザー／バックライト／オートオフ／バージョン表示／初期化 ■ホールドモード ■グラフモード／トリガエッジ／トリガレベル／プリトリガ ■記録モード |
| 記録機能 | ・［SAVE］キーを押した際に記録 ・グラフデータ記録（グラフ表示しているデータを記録） |
| ホールド | ホールドモード：ピーク／サンプル |
| インターフェイス | |
| 本体部 | 通信モジュール（送信） |
|---|---|
| リモートコンソール | 通信モジュール（受信） USBインターフェイス（USB Ver.1.1準拠） |
| 一般性能 | |
| 電源 | ＜本体＞ 内蔵2次電池 ＜リモートコンソール＞ 内部電源：単3形アルカリ乾電池またはニッケル水素充電池×4本 外部電源：専用ACアダプタ |
|---|---|
| 消費電流 | ＜本体＞ 約 5 mA ＜リモートコンソール＞ 約 75 mA（通信時、バックライトオフ） |
| 本体連続使用時間 | 約1週間 |
| 充電時間 | 約1.5時間 |
| 使用条件 | 温度 : 使用温度範囲 : 0℃ ～ ＋40℃ 保存温度範囲 : －10℃ ～ ＋40℃ 湿度 : 85％ RH 以下（結露不可） |
| 耐衝撃 | 稼動時 5G（本体） |
| 重量 | ＜本体＞ 4 kg 以下(シャンク形状により重量は異なる) ＜リモートコンソール＞ 約 275 g（電池重量95 gを含む） |
| 付属品 | 専用ACアダプタ・・・1 取扱説明書・・・1 収納ケース・・・1 キャリンクケース・・・1 スパナ・・・1(BTシャンクのみ) |
PSC63を含む上記以外の対応シャンクについては弊社営業までお問い合わせください。
日本国外における使用可能状況については弊社営業までお問い合わせください。
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のばらつきが生じる恐れがあります。予めご了承ください。
