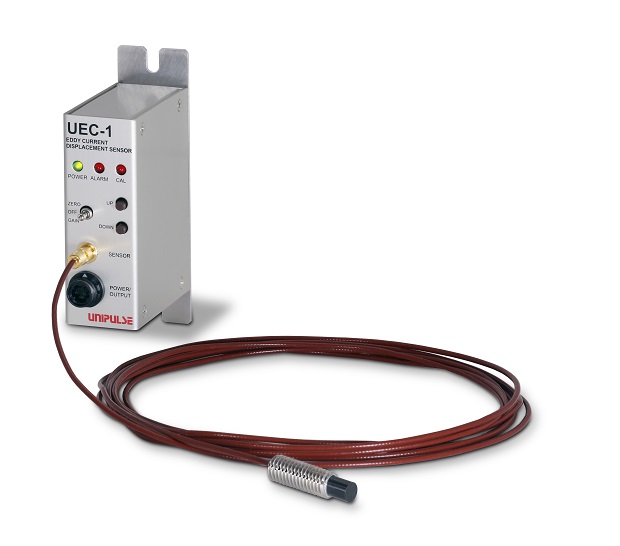

製品概要
UEC-1は、測定ギャップの水や油に影響されず、高速な微小変位の測定に最適な渦電流方式の非接触変位計です。
100 kHzの応答速度と、サブミクロンオーダーの分解能を実現しています。
特長
- 測定ギャップの水や油に影響されず、高速な微小変位の測定に最適
- 100 kHzの応答速度と、サブミクロンオーダーの分解能を実現
- 設置場所を選ばない超小型ボディ
アプリケーション例
- 微動ステージの高速位置決めフィードバックの変位センサとして
- 高速変位測定に
- 歯車の回転速度測定に(例:90歯の歯車を使うと、50,000 rpmも測定可能)
- 2台使って、歯車の正転・逆転に対応した回転角度測定に
- ピストンやバルブ、クランクシャフトの挙動の解析
- タービンロータの回転挙動、特性測定、モニタリング
- 機械加工中のワークの振動測定
- ラップ盤の終点検出

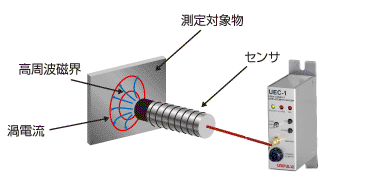

測定原理
センサ内部のコイルに高周波電流を流して、高周波磁界を発生させます。電磁誘導作用によって、測定対象物表面に磁力線を取り囲むように渦電流が発生します。渦電流の大きさはセンサと測定対象物の距離によって変化し、これによるセンサプローブのインピーダンス変化から距離に対応した出力を得ています。
仕様
型式 | UEC-1-C08-F | UEC-1-M08-F | UEC-1-M10-F | |
---|---|---|---|---|
センサ形状 |
φ8円筒型 |
M8ねじ型 | M10ねじ型 | |
測定範囲 | 0-1 mm | 0-2 mm | ||
アナログ出力 | 電圧出力 | 0-5 V 5 mA | ||
分解能 | 0.02% FS(rms) | |||
直線性 | ±2% FS | |||
応答性 | DC-100 kHz(-3 dB) | |||
機能 | 電圧出力オーバー表示 | |||
電源電圧 | DC 24 V±10% | |||
消費電流 | 120 mA | |||
耐環境性 | 使用温度範囲 | センサヘッド:-10 ~ +70℃ アンプユニット:0 ~ +60℃ |
||
湿度 | 85% RH 以下 | |||
重量 | 約 100 g | |||
電源ケーブル長 | 2 m コネクタ付 |
*測定物の標準材質は鉄(SS400)です。その他の材質をご希望の場合はご相談ください。
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
