製品概要

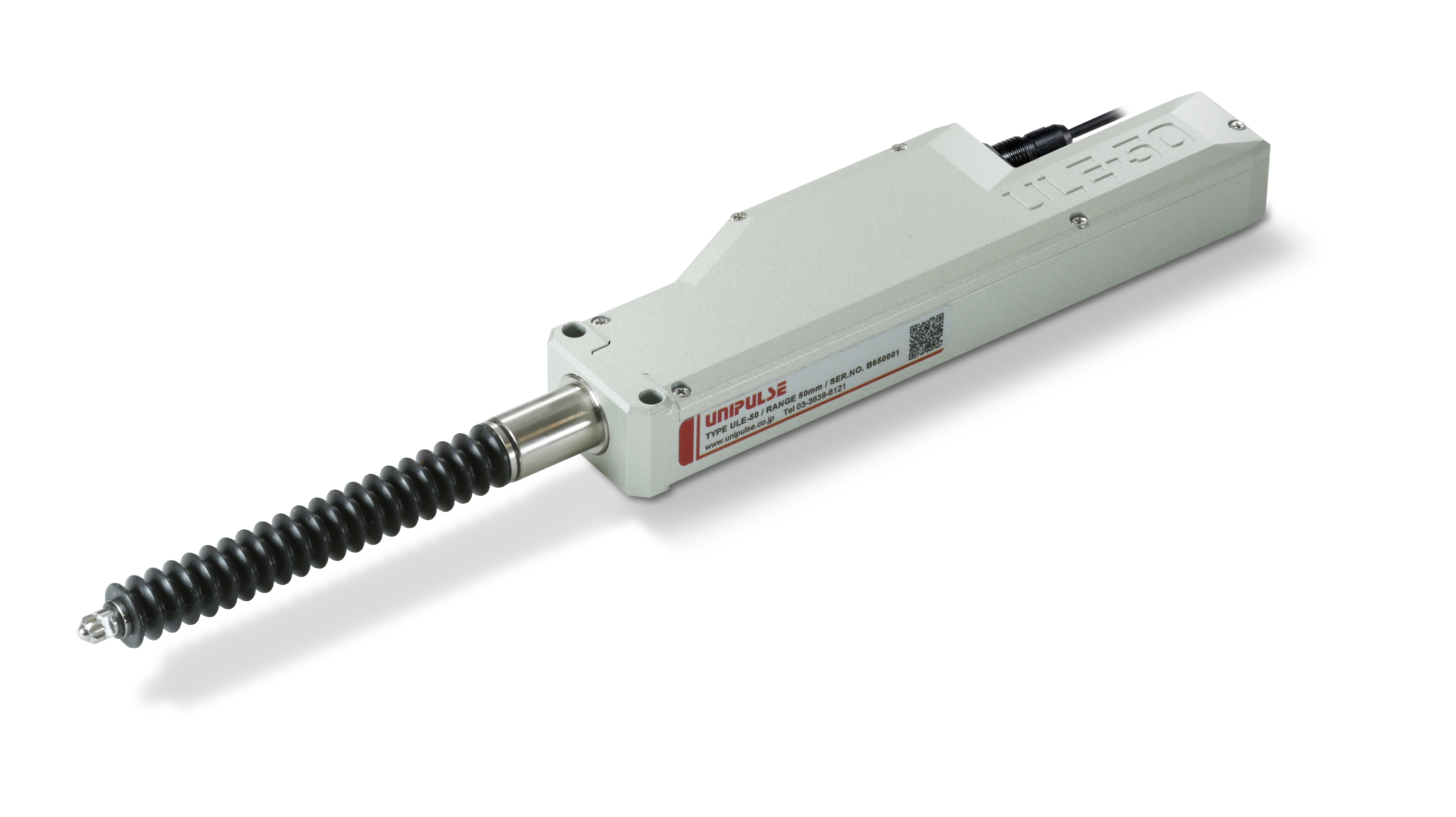

弊社製インジケータと簡単に接続できる接触式リニアエンコーダ

  • 50mmストロークで様々なワークに対応可能
  • ロボットケーブルなので可動部取付も安心
  • 弊社インジケータ(FS2000,F381A-LDI)に最適な接触式変位計
  • 荷重(ロードセル)と変位(ULE-50)2入力での品質管理を実現
特長

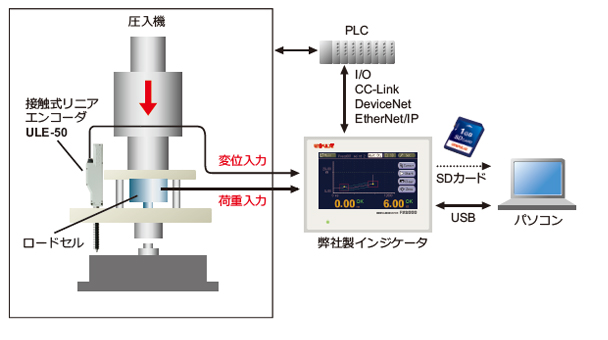

システム構成例:圧入時の荷重-変位特性の測定

仕様

型式 ULE-50
変位測定方式 光学式インクリメンタルエンコーダ
測定範囲 50mm
測定分解能 10μm (弊社製指示計(F381A-LDI、FS2000) 接続時2.5μm )
測定精度 10μm以下
応答速度 500mm/s
接続子測定力 鉛直下向き設置時 約2.8N
水平方向設置時  約2.6N
鉛直上向き設置時 約2.3N
※接触子を最も押し込んだ状態での測定力
出力信号 90°位相差 差動ラインドライバ信号(RS-422A準拠)
出力パルス AB相パルス:5000パルス/50mm (10μm/パルス)
Z相パルス:測定子を自由解放させた状態から約1mm押し込んだ位置で原点信号が出力されます。
使用温度範囲 -10℃~+40℃(氷結・結露無きこと)
保存温度範囲 -20℃~+60℃(氷結・結露無きこと)
防塵・防水性 IP65相当
測定子 φ3mm鋼球(取付ネジ部:M2.5 (P=0.4)ネジ部長さ 6mm)
ステム径 φ12mm
コネクタ 本体:HR30-7R-12P (71) ケーブル:HR30-7P-12S (71)
ケーブル ロボットケーブル(長さ2m)
重量 約350g
電源電圧 DC4.5~30V
消費電流 約0.1A以下
付属品 接続ケーブル(ロボットケーブル2m)
摺動耐久回数 1000万回以上(弊社耐久試験による)

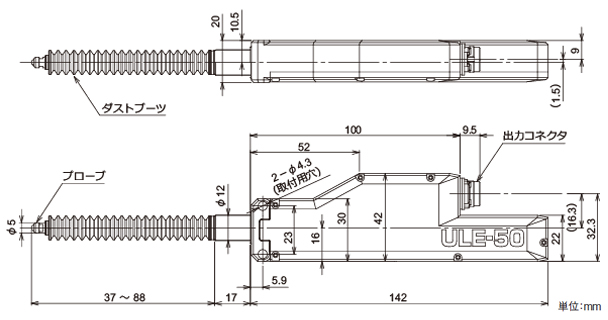

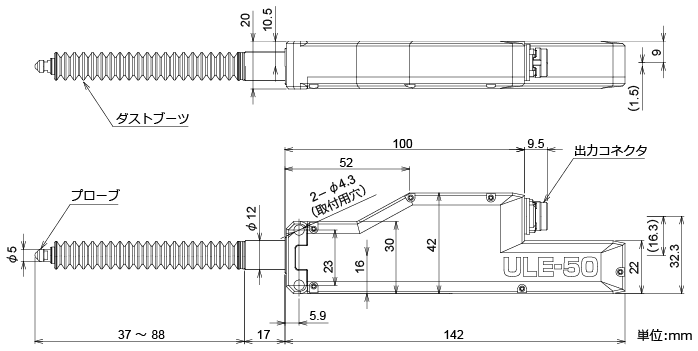

外形寸法

ダウンロード

製品カタログ(PDF)
ULE-50カタログ(521 KB)
取扱説明書(PDF)
ULE-50マニュアル_1.03(784 KB)
2D
外観図
DXF
(ZIP)
ULE-50外観図_DXF(62 KB)
PDF
ULE-50外観図_PDF(99 KB)
3D
外観図
STEP
(ZIP)
ULE-50外観図_STEP(1 MB)
