製品概要

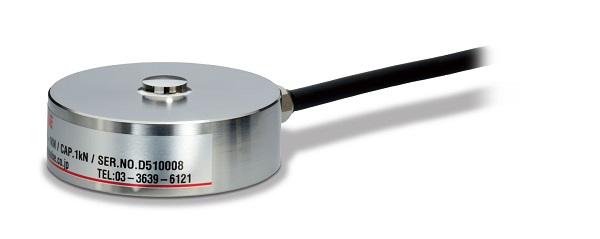

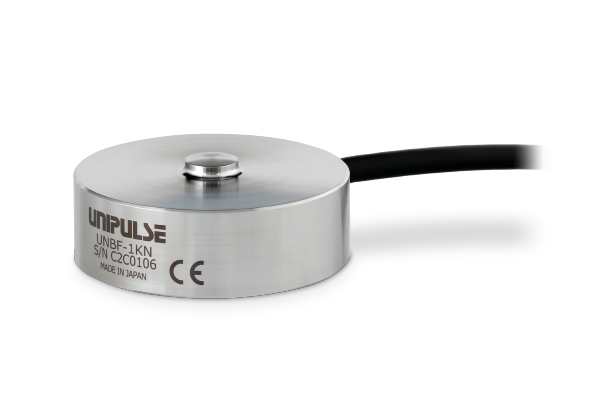

圧縮型ロードセルです。小型・薄型のため既存の設備への取付が容易にできます。
- 容量300 N、500 N、1 kN、2 kN、3 kN、5 kN、10 kN、20 kN、30 kN、300 kN、500 kN
- ステンレス製
- 小型・薄型のため既存の設備への取付が容易
※販売終了しました容量50 kN、100 kN、200 kNタイプ(UNBF-50KN, UNBF-100KN, UNBF-200KN)につきましては、推奨代替製品としてUNBF2にラインナップがございます。
UNBF2 製品ページへ
仕様
型式 | UNBF-300N, UNBF-500N, UNBF-1KN, UNBF-2KN, UNBF-3KN, UNBF-5KN, UNBF-10KN, UNBF-20KN | UNBF-30KN, UNBF-300KN, UNBF-500KN | |
---|---|---|---|
定格容量 | 300, 500, 1 k, 2 k, 3 k, 5 k, 10 k, 20 k | 30 k, 300 k, 500 k | N |
定格出力 | 2±0.5% | mV/V | |
許容過負荷 | 150 | % R.C. | |
ゼロバランス | ±10 | % R.O. | |
非直線性 | 0.2 | 0.35 | % R.O. |
ヒステリシス | 0.2 | 0.35 | % R.O. |
繰返し性 | 0.1 | 0.20 | % R.O. |
補償温度範囲 | -10 ~ +60 | ℃ | |
許容温度範囲 | -20 ~ +70 | ℃ | |
零点の温度影響 | 0.1 | % R.O./10℃ | |
出力の温度影響 | 0.1 | % R.O./10℃ | |
入力端子間抵抗 | 約 400 | Ω | |
出力端子間抵抗 | 約 350 | Ω | |
推奨印加電圧 | 10 | V | |
最大印加電圧 | 20 | V | |
絶縁抵抗(DC 50 V) | 1000 以上 | MΩ | |
ケーブル | φ6 4芯シールドロボットケーブル 3 m 先端柳線 |
φ8 4芯シールドロボットケーブル 3 m 先端柳線 |
|
ケーブル配線色 | +EXC:赤 +SIG:白 -EXC:青 -SIG:黒 SHIELD:黄 |
||
ロードセル材質 | ステンレス | ||
定格負荷でのたわみ | 300N:0.060 500N:0.040 1KN:0.040 2KN:0.035 3KN:0.035 5KN:0.035 10KN:0.055 20KN:0.050 30KN:0.130 300KN:0.250 500KN:0.350 |
mm | |
固有振動数 | 300N:2.8 500N:3.6 1KN:5.4 2KN:7.8 3KN:9.3 5KN:13 10KN:16 20KN:23 30KN:9 300KN:8.9 500KN:6.2 |
kHz | |
重量 | 300N:0.4 500N:0.4 1KN:0.4 2KN:0.4 3KN:0.4 5KN:0.4 10KN:0.4 20KN:0.4 30KN:1.8 300KN:8.5 500KN:13 |
kg | |
RoHS指令 ※ | 2011/65/EU (EU)2015/863 |
使用例・配線図

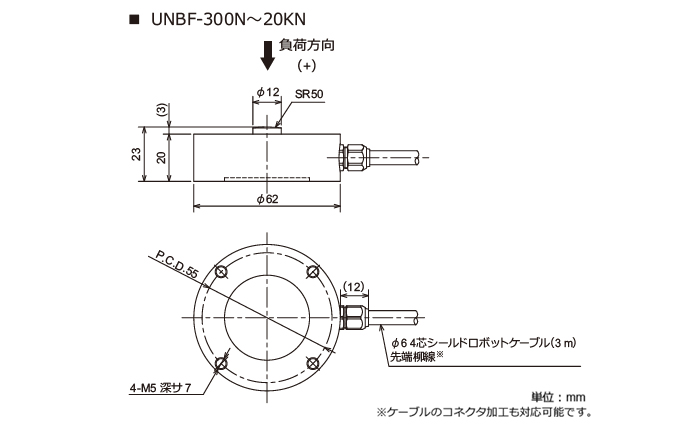

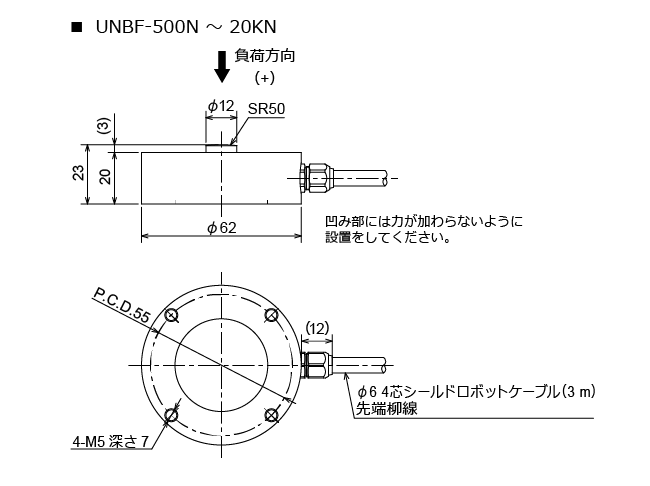

外形寸法
ダウンロード
製品カタログ(PDF)
|
UNBFカタログ(312 KB) | 日 | ||
---|---|---|---|---|
取扱説明書(PDF)
|
UNBF/UNBF2マニュアル(2 MB) | 日 |
2D外観図
|
DXF
(ZIP) |
UNBF 300N-20KN外観図_DXF(20 KB) | 日 | |||
UNBF 30KN-300KN外観図_DXF(18 KB) | 日 | |||
UNBF 500KN外観図_DXF(15 KB) | 日 |
PDF
|
||
UNBF 300N-20KN外観図_PDF(93 KB) | 日 | |||
UNBF 30KN-300KN外観図_PDF(105 KB) | 日 | |||
UNBF 500KN外観図_PDF(78 KB) | 日 |
3D外観図
|
STEP
(ZIP) |
|
UNBF 300N-20KN外観図_STEP(351 KB) | 日 | |||
UNBF 30KN-300KN外観図_STEP(1 MB) | 日 | |||
UNBF 500KN外観図_STEP(267 KB) | 日 | |||
