製品概要

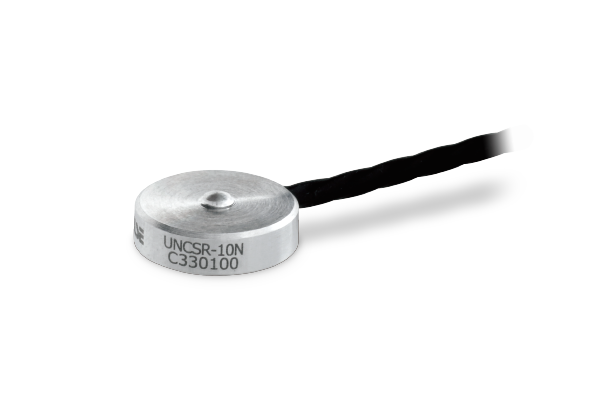

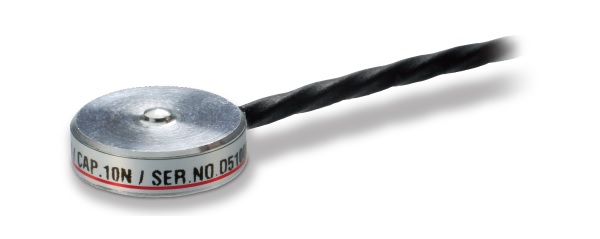

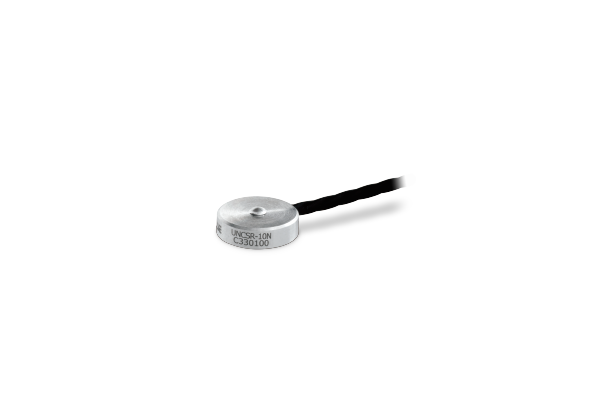

  • 直径12mm、高さ4mmの超小型圧縮ロードセル
  • 容量5N、10N、20N、50N
  • アルミニウム製(5N、10N)、ステンレス製(20N、50N)

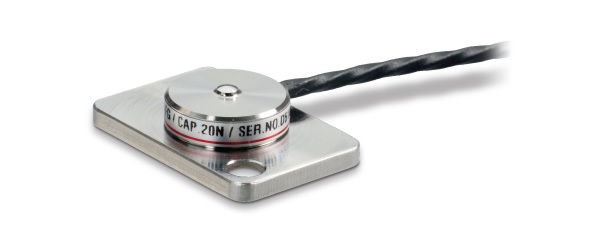

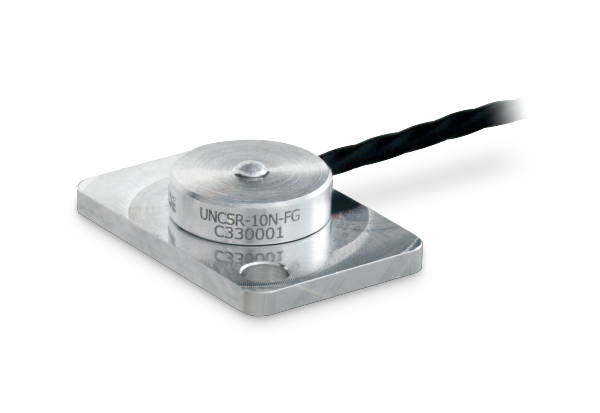

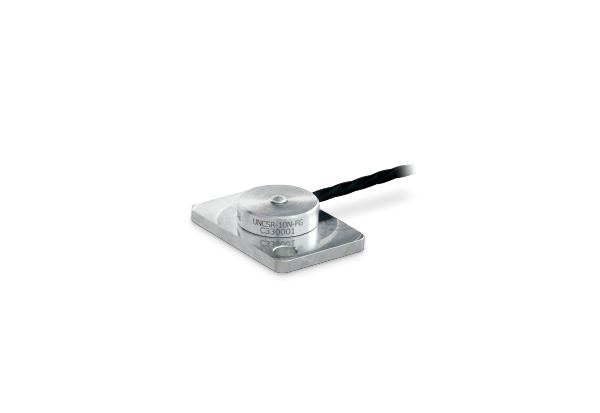

  • ネジ固定用プレート付モデルあり(UNCSR-○N-FG)
UG ONLINE

仕様

型式 UNCSR-5N
UNCSR-5N-FG
UNCSR-10N
UNCSR-10N-FG
UNCSR-20N
UNCSR-20N-FG
UNCSR-50N
UNCSR-50N-FG
定格容量 5, 10 20, 50 N
定格出力 1.0±30% mV/V
許容過負荷 150 %R.C.
最大許容過負荷 200 %R.C.
ゼロバランス ±10 %R.O.
非直線性 1.0 %R.O.
ヒステリシス 1.0 %R.O.
繰返し性 1.0 %R.O.
補償温度範囲 0~+50
許容温度範囲 -10~+60
零点の温度影響 2.0 %R.O./10℃
出力の温度影響 1.0 %R.O./10℃
入力端子間抵抗 約350 Ω
出力端子間抵抗 約350 Ω
推奨印加電圧 2.5 V
最大印加電圧 5 V
絶縁抵抗(DC50V) 1000以上
ケーブル φ3 4芯シールドケーブル
3m先端柳線

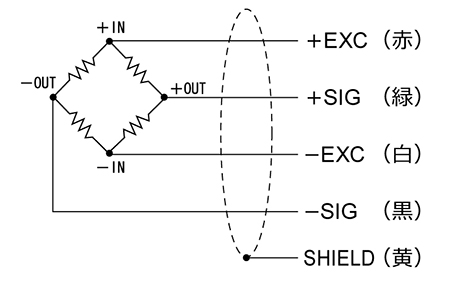

ケーブル配線色 +EXC:赤
+SIG:緑
-EXC:白
-SIG:黒
SHIELD:黄
材質 アルミニウム ステンレス
定格負荷でのたわみ 5N:0.02
10N:0.02
20N:0.01
50N:0.01
mm
固有振動数 5N:約2.3
10N:約2.3
20N:27
50N:42
重量 5N:3, 5N-FG:5
10N:3, 10N-FG:5
20N:3, 20N-FG:9
50N:3, 50N-FG:9
g

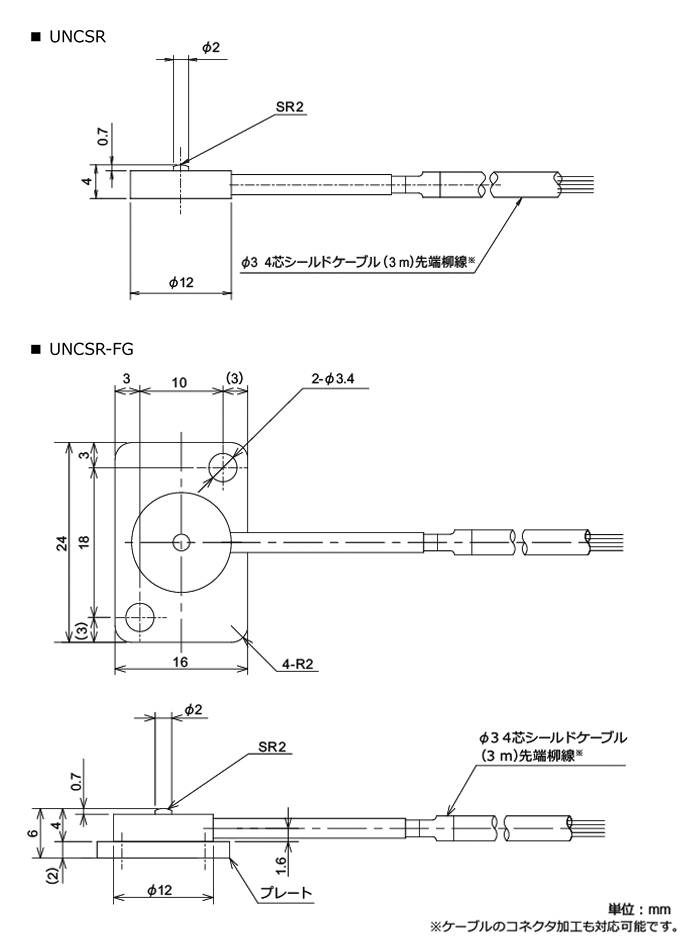

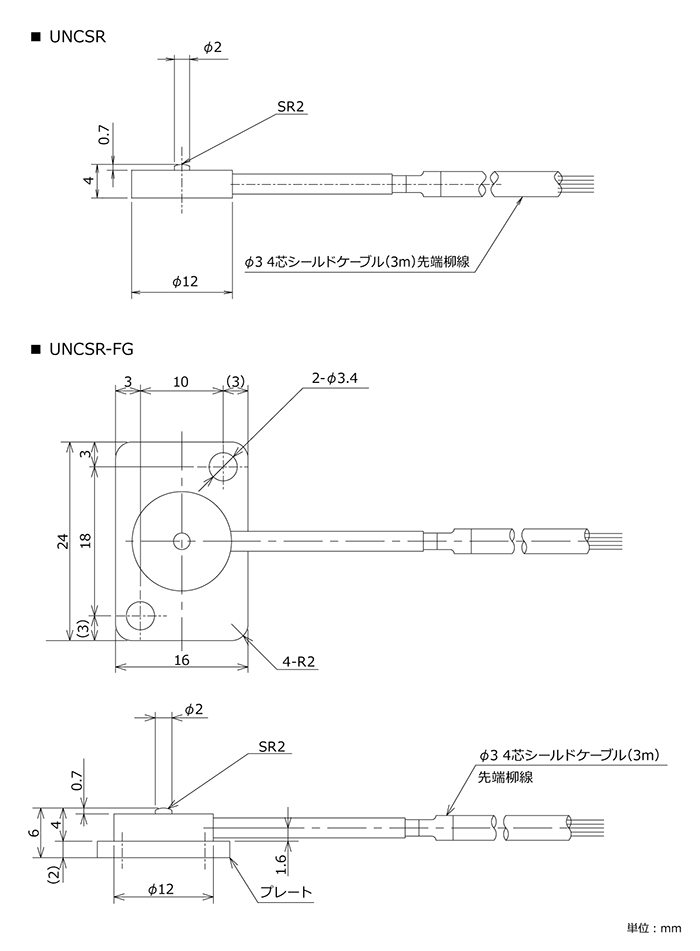

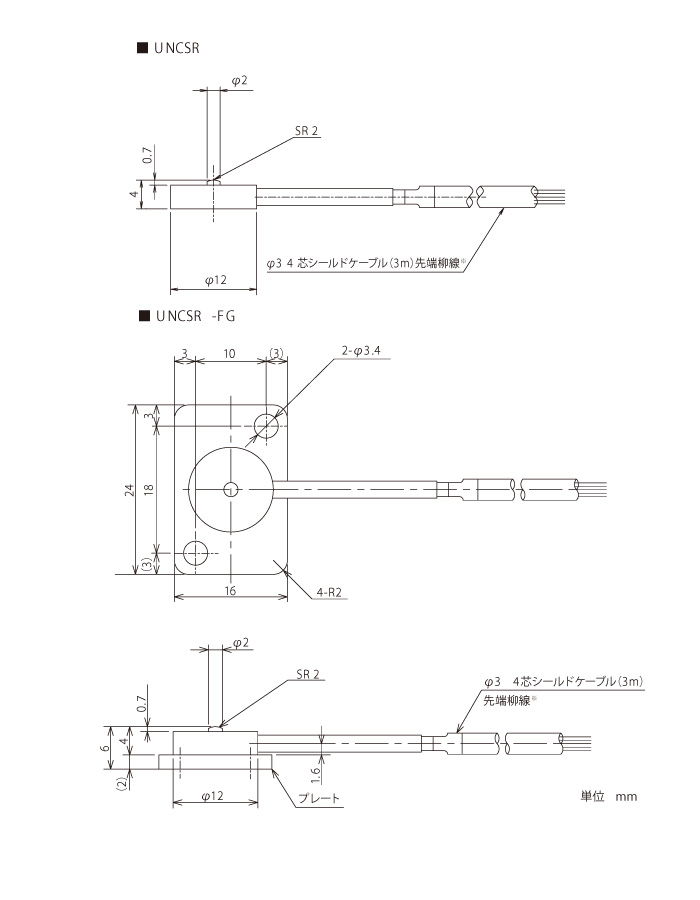

外形寸法

UNCSR外形寸法

ダウンロード

製品カタログ(PDF)
UNCSRカタログ(521 KB)
取扱説明書(PDF)
UNCSRマニュアル_1.01(427 KB)
2D
外観図
DXF
(ZIP)
UNCSR 5/10N外観図_DXF(10 KB)
UNCSR 20/50N外観図_DXF(10 KB)
UNCSR FG外観図_DXF(10 KB)
PDF
UNCSR 5/10N外観図_PDF(67 KB)

UNCSR 20/50N外観図_PDF(70 KB)
UNCSR FG外観図_PDF(63 KB)
3D
外観図
STEP
(ZIP)
UNCSR 5/10/20/50N外観図_STEP(56 KB)
UNCSR FG外観図_STEP(71 KB)
サポートツール
ソフトウェア
  • 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
  • PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
UNCSRとの組み合わせ推奨製品
