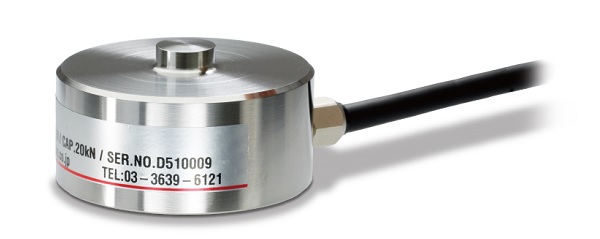

製品概要

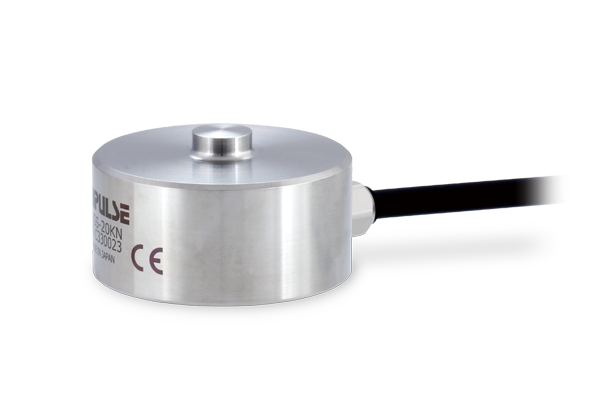

ステンレス製圧縮型ロードセルです。
- 容量1 kN、2 kN、5 kN、10 kN、20 kN
- ステンレス製
- 小型・低容量で広く使用されています。
仕様
| 型式 | UNGS -1KN |
UNGS -2KN |
UNGS -5KN |
UNGS -10KN |
UNGS -20KN |
|---|---|---|---|---|---|
| 定格容量 | 1 kN | 2 kN | 5 kN | 10 kN | 20 kN |
| 定格出力 | 2 mV/V±1% | ||||
| 許容過負荷 | 150% R.C. | ||||
| ゼロバランス | ±5% R.O. | ||||
| 非直線性 | 0.15% R.O. 以下 | ||||
| ヒステリシス | 0.1% R.O. 以下 | ||||
| 繰返し性 | 0.1% R.O. 以下 | ||||
| 補償温度範囲 | －10 ～ ＋60℃ | ||||
| 許容温度範囲 | －20 ～ ＋80℃ | ||||
| 零点の温度影響 | 0.1% R.O./10℃ 以下 | ||||
| 出力の温度影響 | 0.1% R.O./10℃ 以下 | ||||
| 入力端子間抵抗 | 約 400 Ω | ||||
| 出力端子間抵抗 | 約 350 Ω | ||||
| 推奨印加電圧 | 10 V | ||||
| 最大印加電圧 | 20 V | ||||
| 絶縁抵抗 (DC50V) |
2000 MΩ 以上 | ||||
| 定格負荷での たわみ |
0.040 mm | 0.045 mm | 0.040 mm | 0.045 mm | 0.050 mm |
| 固有振動数 | 6 kHz | 8 kHz | 13 kHz | 16 kHz | 23 kHz |
| ケーブル | φ6 4芯シールドロボットケーブル 3 m 先端柳線 | ||||
| カラーコード | ＋EXC:赤, ＋SIG:白, −EXC:青, −SIG:黒, SHIELD:黄 | ||||
| ロードセル材質 | ステンレス | ||||
| 重量 | 約 260 g | 約 330 g | |||
| RoHS指令 | 2011/65/EU (EU)2015/863 | ||||

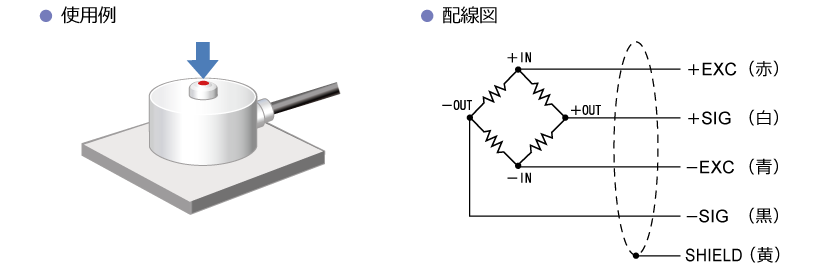

使用例・配線図

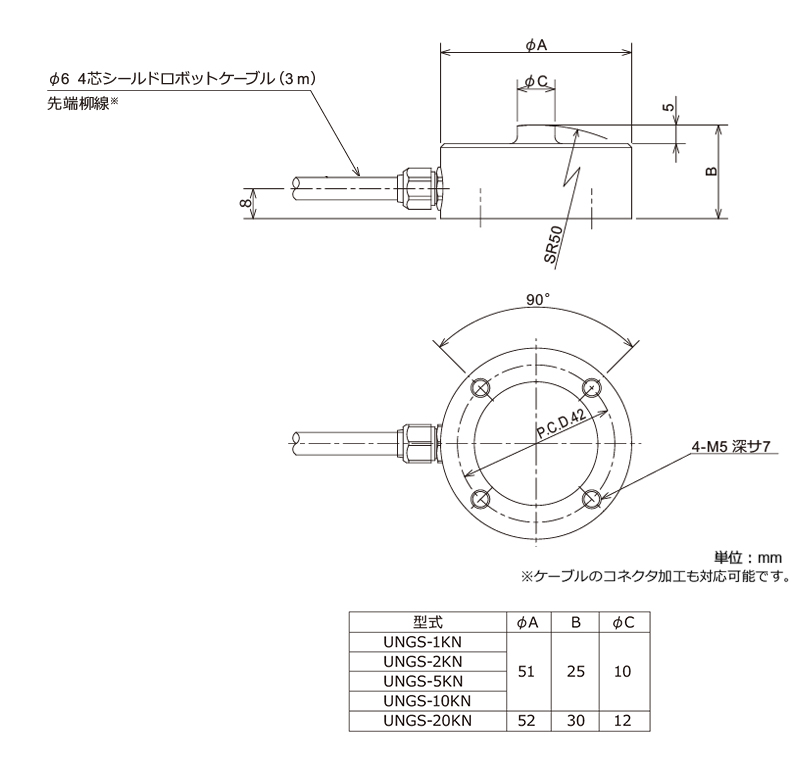

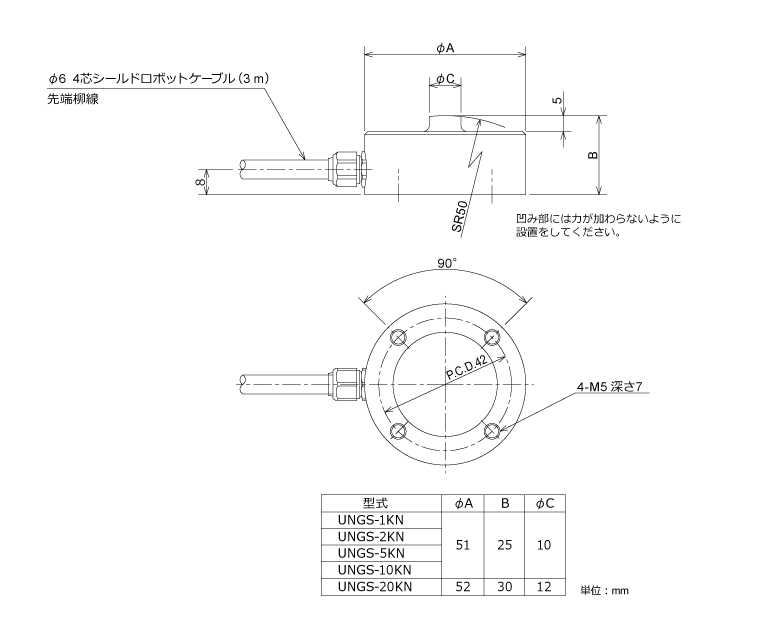

外形寸法
