製品概要

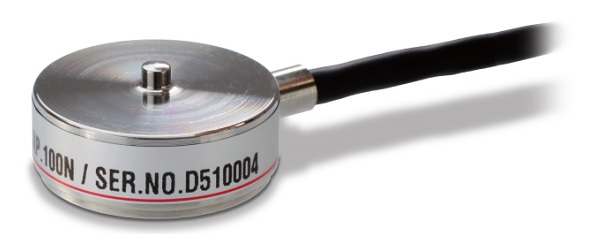

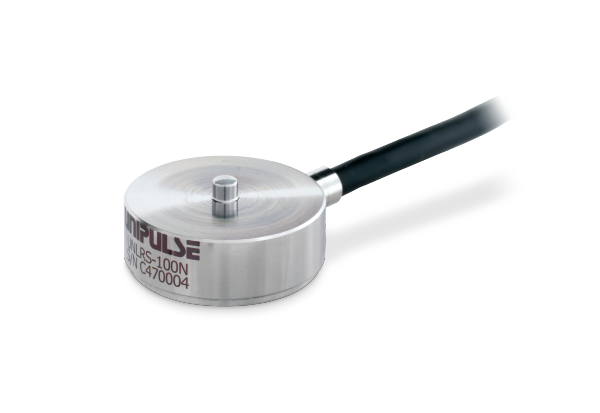

直径20 mm、高さ9.5 mmのステンレス製小型圧縮ロードセルです。

●容量　100 N、200 N
●ステンレス製
●直径20 mm、高さ9.5 mmの小型圧縮ロードセル

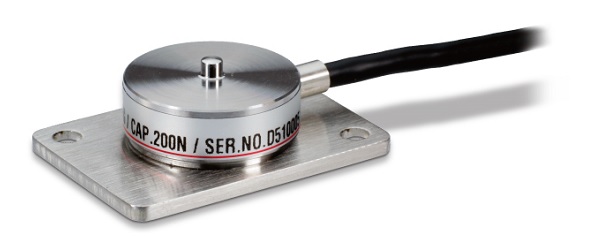

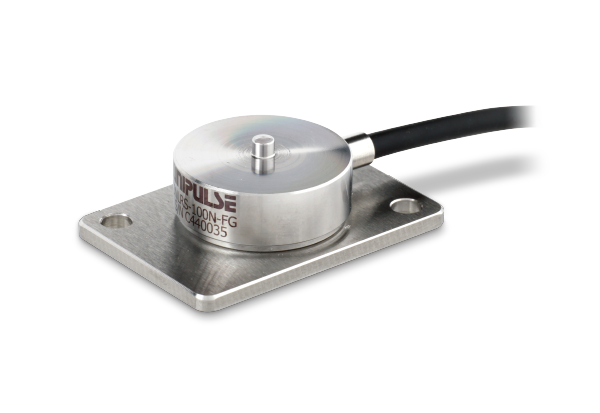

●UNLRS-FG:ねじ固定用プレート付


仕様

型式 UNLRS-100N
UNLRS-100N-FG		 UNLRS-200N
UNLRS-200N-FG
定格容量 100 N 200 N
定格出力 約 1 mV/V
許容過負荷 150% R.C.
ゼロバランス ±20% R.O.
非直線性 0.3% R.O. 以下
ヒステリシス 0.3% R.O. 以下
繰返し性 0.1% R.O. 以下
補償温度範囲 0 ～ +60℃
許容温度範囲 -10 ～ +60℃
零点の温度影響 2.0% R.O./10℃ 以下
出力の温度影響 1.0% R.O./10℃ 以下
入力端子間抵抗 約 350 Ω
出力端子間抵抗 約 350 Ω
推奨印加電圧 2.5 V
最大印加電圧 6 V
絶縁抵抗(DC50V) 1000 MΩ 以上
ケーブル φ3　4芯シールドケーブル　3 m　先端柳線
ロードセル材質 ステンレス
定格負荷でのたわみ 0.015 mm
固有振動数 21 kHz 25 kHz
重量 100N：5 g
100N-FG：18 g		 200N：5 g
200N-FG：18 g
RoHS指令 2011/65/EU (EU)2015/863

高温・低温対応については営業までお問い合わせください。

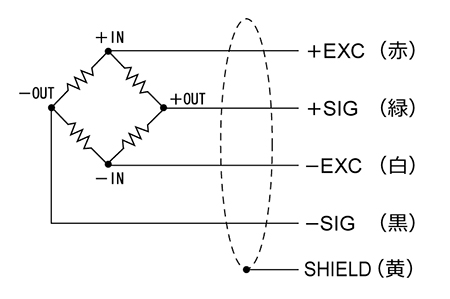

配線図

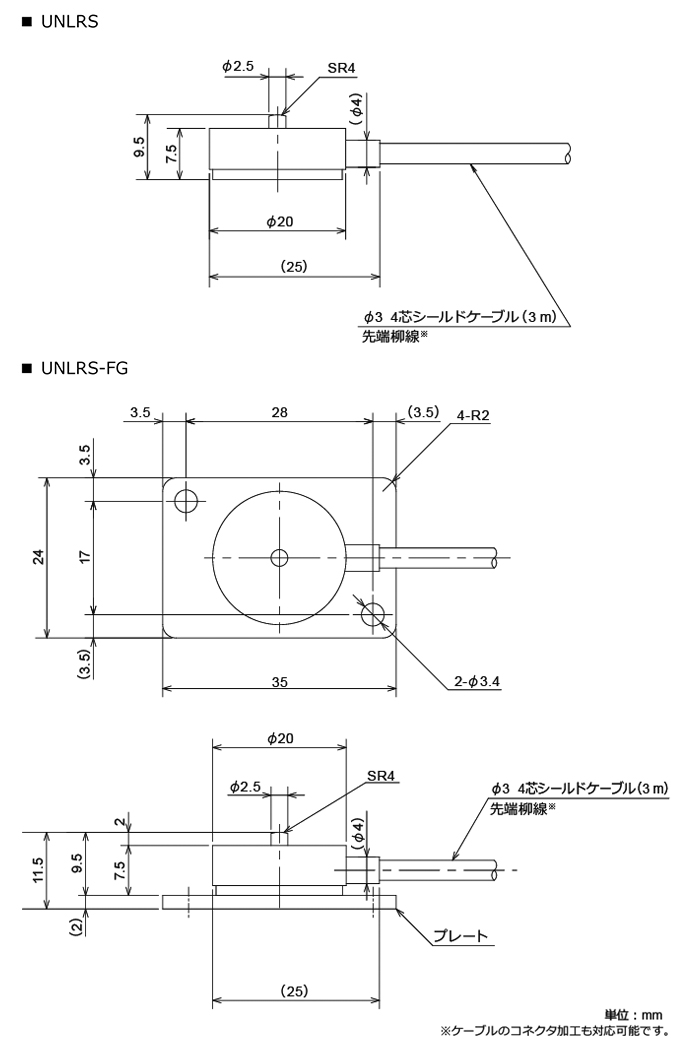

外形寸法



ダウンロード

製品カタログ（PDF）
 UNLRSカタログ(472 KB) 日 英
取扱説明書（PDF）
 UNLRSマニュアル(2 MB) 日 英
2D

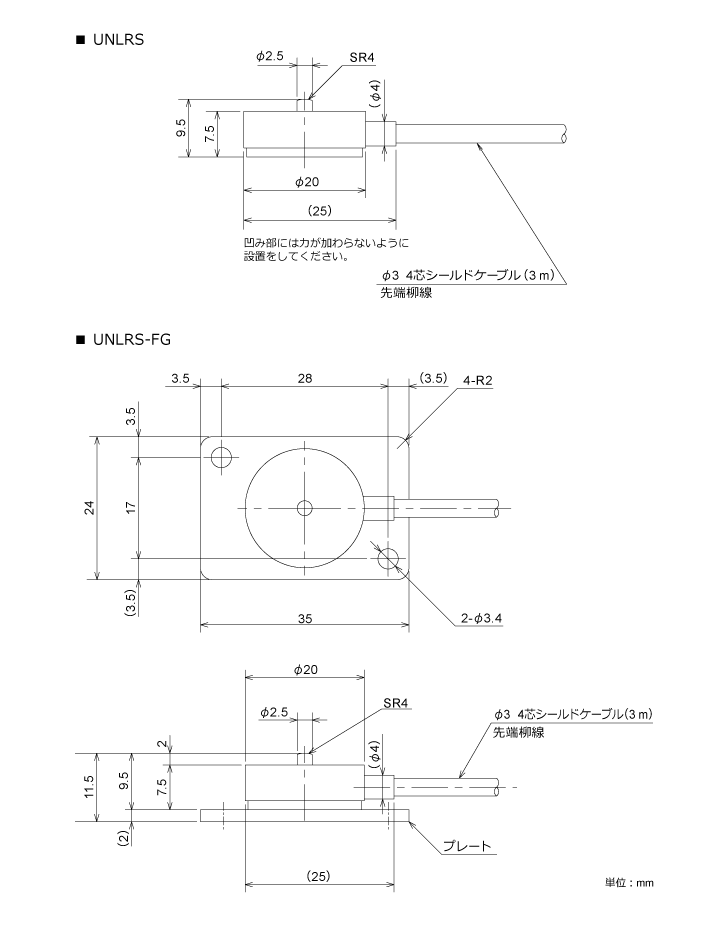

外観図
DXF
（ZIP）
UNLRS外観図_DXF(30 KB) 日
UNLRS FG外観図_DXF(31 KB) 日
PDF
UNLRS外観図_PDF(82 KB) 日
UNLRS FG外観図_PDF(74 KB) 日
3D
外観図
STEP
（ZIP）
UNLRS外観図_STEP(123 KB) 日
UNLRS FG外観図_STEP(161 KB) 日
サポートツール
ソフトウェア
  • 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
  • PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。

UNLRSとの組み合わせ推奨製品
