製品概要

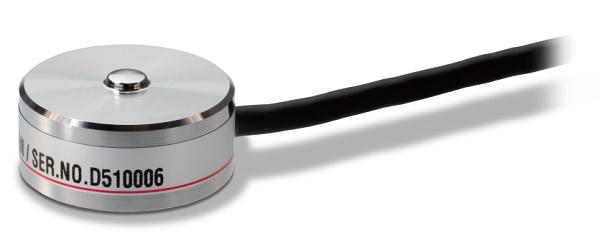

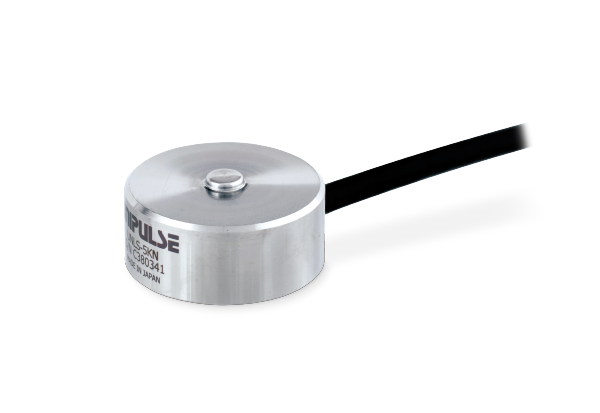

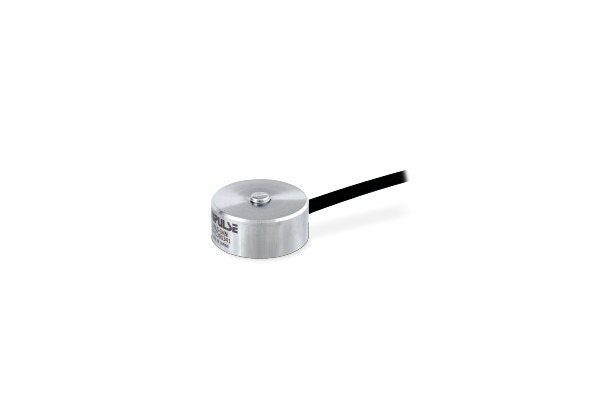

直径21 mm、高さ10 mmのステンレス製小型圧縮ロードセルです。
●容量500 N、1 kN、2 kN、5 kN
●ステンレス製
●直径21 mm、高さ10 mmの小型圧縮型

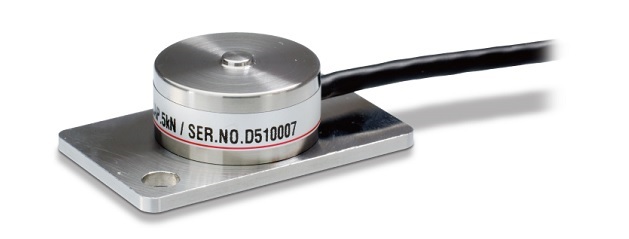

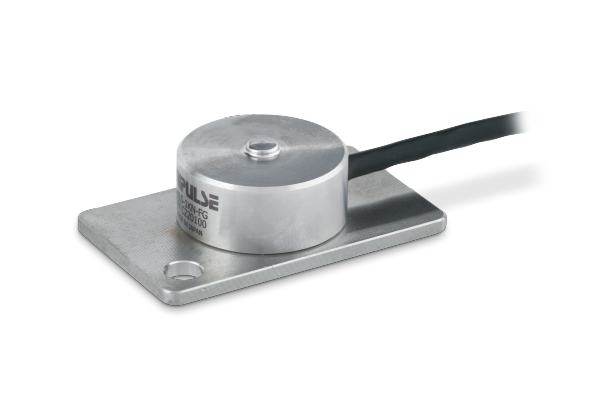

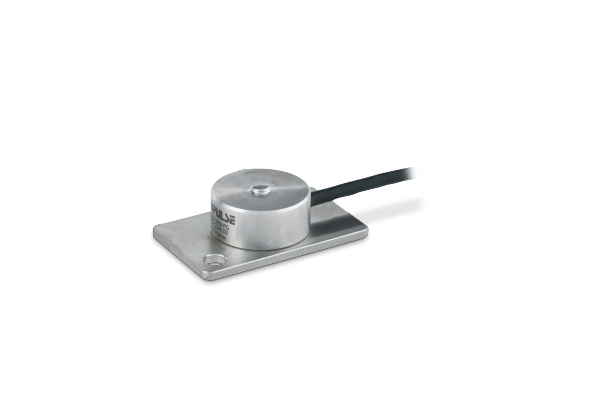

●UNLS-FG:ねじ固定用プレート付
仕様
UNLS-500N, UNLS-1KN, UNLS-2KN, UNLS-5KN
型式 | UNLS-500N | UNLS-1KN | UNLS-2KN | UNLS-5KN |
---|---|---|---|---|
定格容量 | 500 N | 1 kN | 2 kN | 5 kN |
定格出力 | 約 1 mV/V | |||
許容過負荷 | 150% R.C. | |||
ゼロバランス | ±10% R.O. | |||
非直線性 | 0.5% R.O. 以下 | |||
ヒステリシス | 0.3% R.O. 以下 | |||
繰返し性 | 0.1% R.O. 以下 | |||
補償温度範囲 | 0 ~ +50℃ | |||
許容温度範囲 | 0 ~ +60℃ | |||
零点の温度影響 | 0.5% R.O./10℃ 以下 | |||
出力の温度影響 | 0.5% R.O./10℃ 以下 | |||
入力端子間抵抗 | 約 350 Ω | |||
出力端子間抵抗 | 約 350 Ω | |||
推奨印加電圧 | 2.5 V | |||
最大印加電圧 | 5 V | |||
絶縁抵抗(DC50V) | 1000 MΩ 以上 | |||
ケーブル | φ3 4芯シールドケーブル 2 m 先端柳線 | |||
ロードセル材質 | ステンレス | |||
定格負荷での たわみ |
0.020 mm | 0.025 mm | 0.040 mm | |
固有振動数 | 60 kHz | 85 kHz | 98 kHz | 102 kHz |
重量 | 20 g | |||
RoHS指令 | 2011/65/EU (EU)2015/863 |
高温・低温対応については営業までお問い合わせください。
UNLS-500N-FG, UNLS-1KN-FG, UNLS-2KN-FG, UNLS-5KN-FG
型式 | UNLS -500N-FG |
UNLS-1KN-FG | UNLS-2KN-FG | UNLS-5KN-FG |
---|---|---|---|---|
定格容量 | 500 N | 1 kN | 2 kN | 5 kN |
定格出力 | 約 1 mV/V | |||
許容過負荷 | 150% R.C. | |||
ゼロバランス | ±10% R.O. | |||
非直線性 | 1.0% R.O. 以下 | |||
ヒステリシス | 0.5% R.O. 以下 | |||
繰返し性 | 0.1% R.O. 以下 | |||
補償温度範囲 | 0 ~ +50℃ | |||
許容温度範囲 | 0 ~ +60℃ | |||
零点の温度影響 | 0.5% R.O./10℃ 以下 | |||
出力の温度影響 | 0.5% R.O./10℃ 以下 | |||
入力端子間抵抗 | 約 350 Ω | |||
出力端子間抵抗 | 約 350 Ω | |||
推奨印加電圧 | 2.5 V | |||
最大印加電圧 | 5 V | |||
絶縁抵抗(DC50V) | 1000 MΩ 以上 | |||
ケーブル | φ3 4芯シールドケーブル 2 m 先端柳線 | |||
ロードセル材質 | ステンレス | |||
定格負荷での たわみ |
0.020 mm | 0.025 mm | 0.040 mm | |
固有振動数 | 60 kHz | 85 kHz | 98 kHz | 102 kHz |
重量 | 35 g | |||
RoHS指令 | 2011/65/EU (EU)2015/863 |
高温・低温対応については営業までお問い合わせください。
配線図

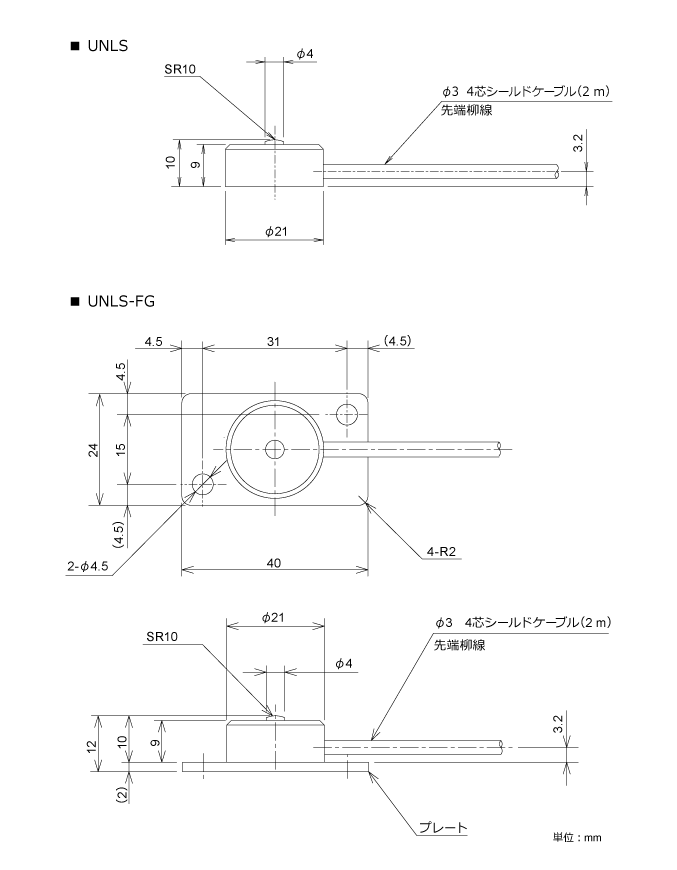

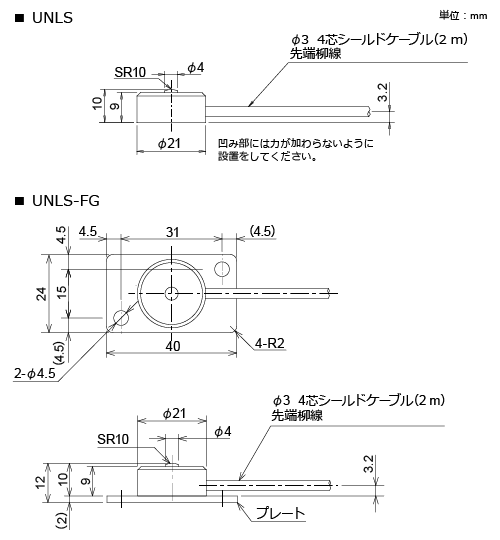

外形寸法
ダウンロード
製品カタログ(PDF)
|
UNLSカタログ(505 KB) | 日 | 英 | |
---|---|---|---|---|
取扱説明書(PDF)
|
UNLSマニュアル(2 MB) | 日 | 英 |
2D
外観図 |
DXF
(ZIP) |
UNLS外観図_DXF(28 KB) | 日 | |||
UNLS FG外観図_DXF(29 KB) | 日 |
PDF
|
||
UNLS外観図_PDF(84 KB) | 日 | |||
UNLS FG外観図_PDF(79 KB) | 日 |
3D
外観図 |
STEP
(ZIP) |
|
UNLS外観図_STEP(102 KB) | 日 | |||
UNLS FG外観図_STEP(128 KB) | 日 | |||
