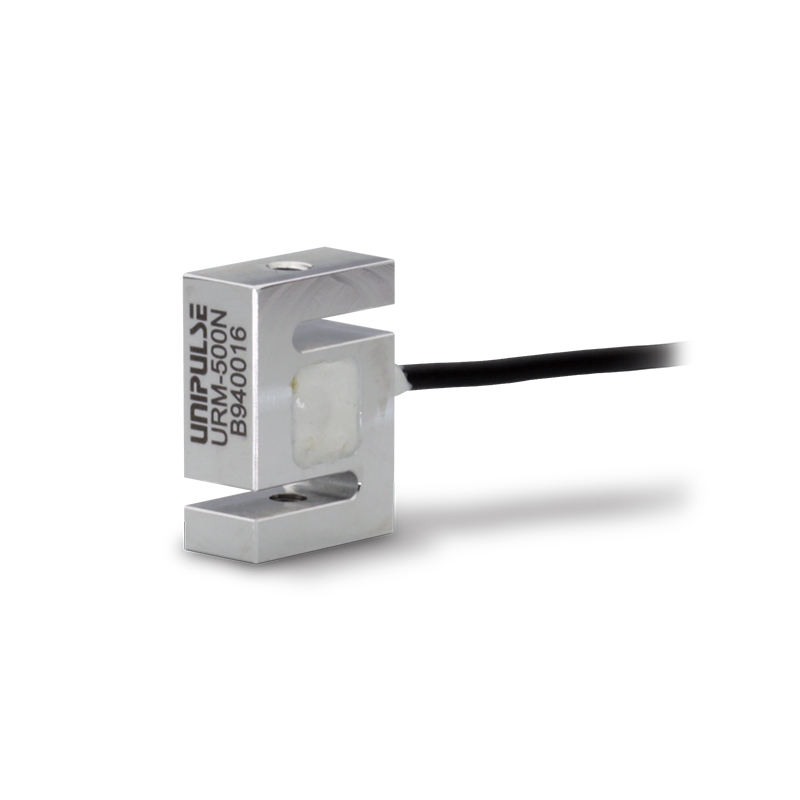

製品概要
容量：1 kNが新登場！
小さいのに高精度
引張・圧縮両用ロードセル
仕様
| 型式 | URM-50N | URM-100N | URM-200N | URM-500N | URM-1KN |
|---|---|---|---|---|---|
| 定格容量 | 50 N | 100 N | 200 N | 500 N | 1 kN |
| 定格出力 | 約 1 mV/V | ||||
| 許容過負荷 | 200% R.C. | ||||
| ゼロバランス | ±10% R.O. | ||||
| 非直線性 | 0.03% R.O. 以下 | 0.05% R.O. 以下 |
|||
| ヒステリシス | 0.03% R.O. 以下 | 0.05% R.O. 以下 |
|||
| 繰返し性 | 0.03% R.O. 以下 | 0.05% R.O. 以下 |
|||
| 補償温度範囲 | -10 ～ +60℃ | ||||
| 許容温度範囲 | -20 ～ +70℃ | ||||
| 零点の温度影響 | 0.5% R.O./10℃ 以下 | ||||
| 出力の温度影響 | 0.5% R.O./10℃ 以下 | ||||
| 入力端子間抵抗 | 約 350 Ω | ||||
| 出力端子間抵抗 | 約 350 Ω | ||||
| 推奨印加電圧 | 2.5 V | ||||
| 最大印加電圧 | 5 V | ||||
| 絶縁抵抗 （DC50V） |
1000 MΩ 以上 | ||||
| 定格負荷での たわみ |
0.02 mm | 0.04 mm | 0.03 mm | 0.05 mm | 0.07 mm |
| 固有振動数 | 3.3 kHz | 3.5 kHz | 3.5 kHz | 4.8 kHz | 4.4 kHz |
| ケーブル | φ2 4芯シールドロボットケーブル 1 m 先端柳線 | ||||
| カラーコード | ＋EXC:赤, ＋SIG:緑, −EXC:黒, −SIG:白, SHIELD:黄 | ||||
| ロードセル材質 | アルミニウム合金 | ステンレス | |||
| 重量 | 約 6 g | 約 10 g | |||
| RoHS指令 | 2011/65/EU (EU)2015/863 | ||||
定格出力は圧縮方向で記載
高温・低温対応、真空対応については弊社営業までお問い合わせください。

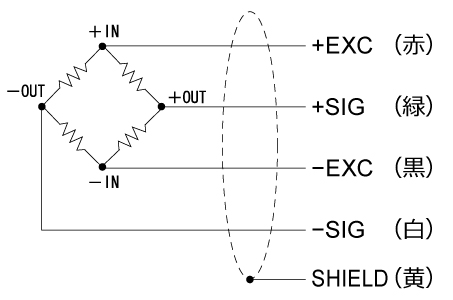

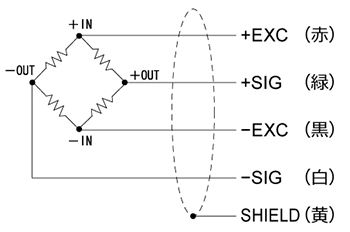

配線図

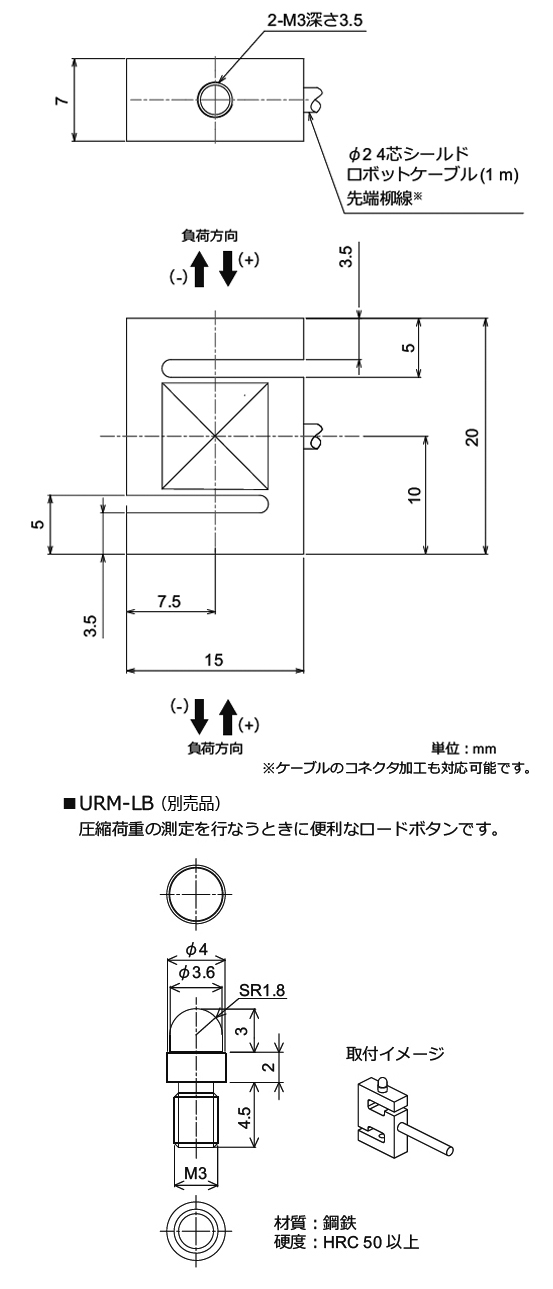

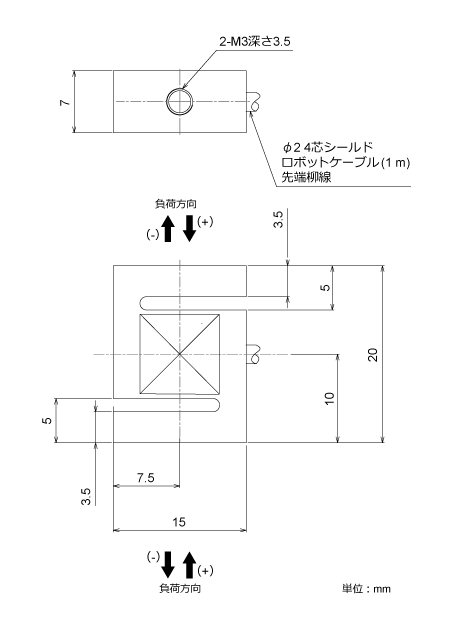

外形寸法
別売品

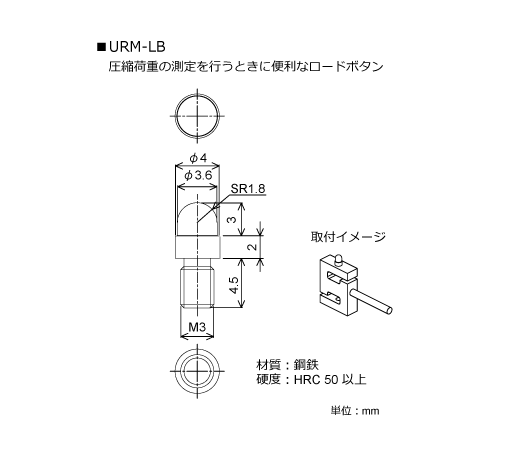

圧縮荷重の測定を行うときに便利なロードボタン
