製品概要
スラスト荷重とトルクを同時に計測！
- オーバーロードに強い
- 2 kHzの高速応答と高精度を同時に実現した二分力計

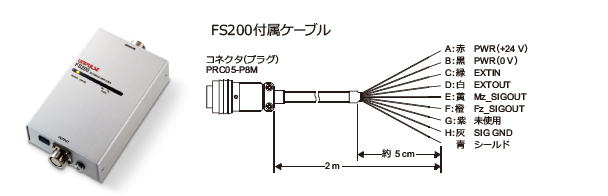

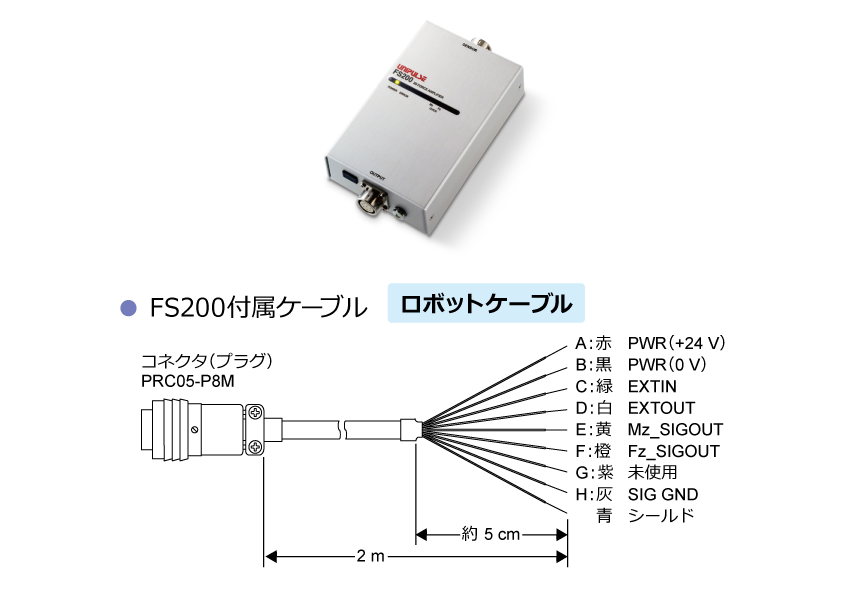

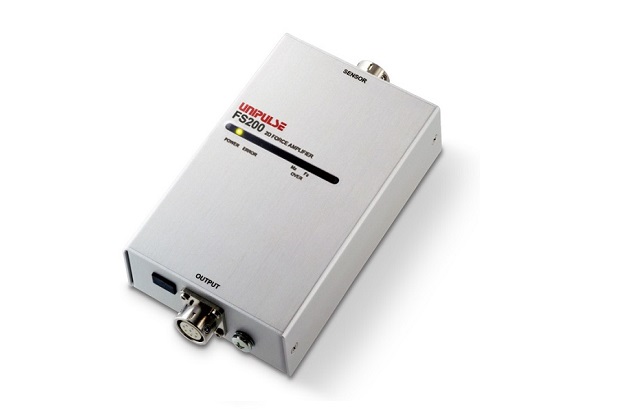

専用アンプ
各軸間の干渉を補正し出力します。
アプリケーション例
● ベアリングのスラスト荷重に対する回転摩擦力測定
● ホーニングマシンの推力とトルクの測定
● タッピング中の軸力とトルクの測定
仕様
| 型式 | センサ : URT-20-5K 、アンプ : FS200 |
|---|---|
| 定格容量 | Mz : ±20 Nm 、Fz : 5 kN |
| 電源入力 | DC 24 V±15% |
| 消費電流 | 150 mA 以下 |
| 荷重信号出力 | Mz, Fz : ±5 V |
| 負荷抵抗 | 2 kΩ 以上 |
| 応答性 | 2 kHz |
| 入出力信号 | 入力：ゼロリセット指令 出力：ゼロリセット応答 |
| 許容過負荷 | Mz : 500% FS 、Fz : 400% FS |
| 非直線性 | Mz : 0.1% FS typ. 、Fz : 0.5% FS 以下 |
| ヒステリシス | Mz : 0.1% FS typ. 、Fz : 0.5% FS 以下 |
| 繰返し性 | Mz : 0.1% FS typ. 、Fz : 0.5% FS 以下 |
| クロストーク | Mz(20 Nm) → Fz:0.05 kN 以下 Fz(5 kN) → Mz:0.2 Nm 以下 |
| 補償温度範囲 | 0 ～ +40℃ |
| 許容温度範囲 | －10 ～ +50℃ |
| 零点の温度影響 | 0.1% FS/℃ 以下 |
| 出力の温度影響 | 0.05% FS/℃ 以下 |
| センサ材質 | ステンレス |
| 重量 | センサ：250 g、アンプ：180 g （ケーブルを除く） |
＊ 上記仕様は 専用アンプ（FS300）接続時
＊ Fzの0 ～ －5 Vは上記精度の保証範囲外となります。

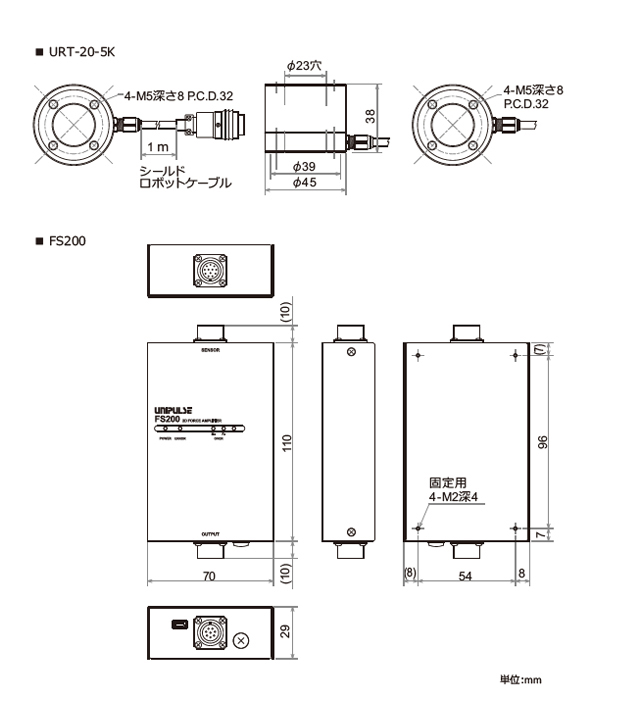

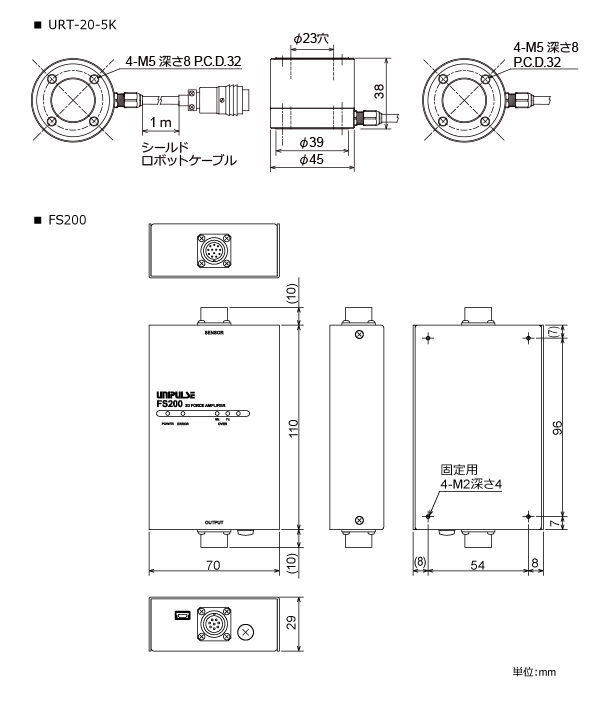

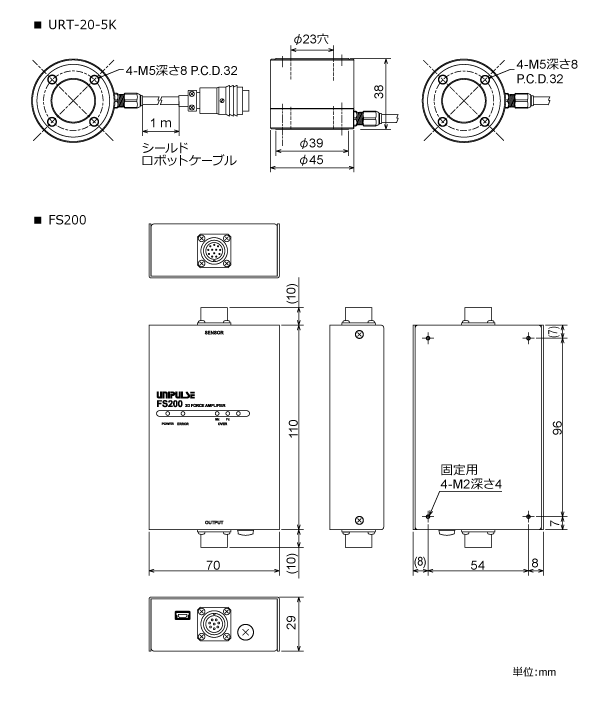

外形寸法
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
