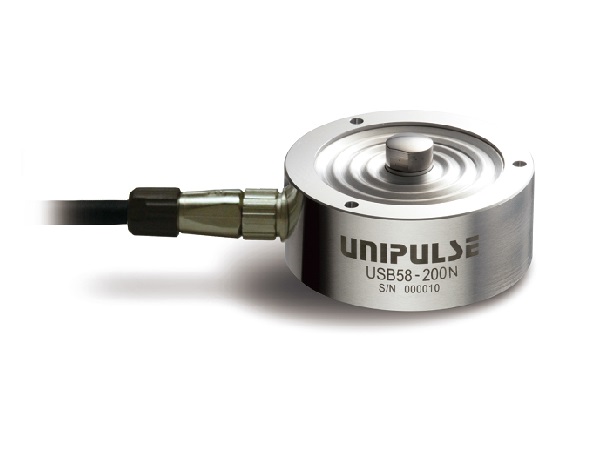

製品概要
●容量200N、500N
●精度1/10000(非直線性、ヒステリシス、繰返し性)
●高入力インピーダンス:1050Ω
●用途:試験機の較正用や社内基準器など精度が要求されるアプリケーション
製品の特徴
高精度なため、試験機や計測器の較正用、研究開発用、精度の要求される計量計測用に最適です。
小型・軽量ですので取付け場所を選びません。また、オーバーロードに強く、保守が簡単で耐久性に優れており、経年変化も少ないため、長期間安定してお使いいただけます。
●精度1/10000
非直線性、ヒステリシス、繰返し性において、1/10000の精度を実現しました。
●基準器として使用可能
高精度なため、試験機の較正用や社内基準器として使用できます。
●高入力インピーダンス:1050Ω
過度な電流が流れるのを防ぐため、安定してお使いいただけます。
●小型・軽量
高精度を小型、軽量で実現しており、取付けが容易にできます。
●密閉構造
回路部分が密閉されています。
●メンテナンスフリー
オーバーロードに強く、経年変化が少なく長期間安定してお使いいただけます。

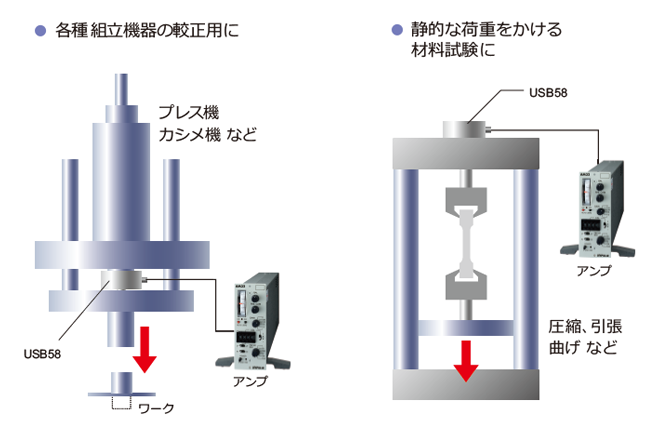

アプリケーション例
仕様
型式 | USB58-200N, USB58-500N |
---|---|
定格容量 | 200N, 500N |
定格出力 | 1mV/V±1% |
許容過負荷 | 150%R.C. |
ゼロバランス | ±2%R.O. |
非直線性 | 0.01%R.O.以下 |
ヒステリシス | 0.01%R.O.以下 |
繰返し性 | 0.01%R.O.以下 |
クリープ | 0.03%R.O./30min |
使用温度範囲 | -10~+70℃ |
許容温度範囲 | -30~+80℃ |
零点の温度影響 | 0.015%R.O./10℃以下 |
出力の温度影響 | 0.015%R.O./10℃以下 |
入力端子間抵抗 | 1050Ω±15% |
出力端子間抵抗 | 1050Ω±1% |
推奨印加電圧 | 10V |
最大印加電圧 | 20V |
絶縁抵抗(DC50V) | 1000MΩ以上 |
ケーブル | φ5 6芯シールドケーブル 5m 先端柳線 |
ロードセル材質 | アルミニウム合金 |
定格負荷でのたわみ | 約0.025mm |
固有振動数 | 約2kHz |
重量 | 120g |

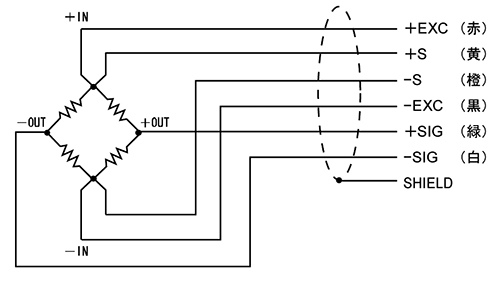

配線図

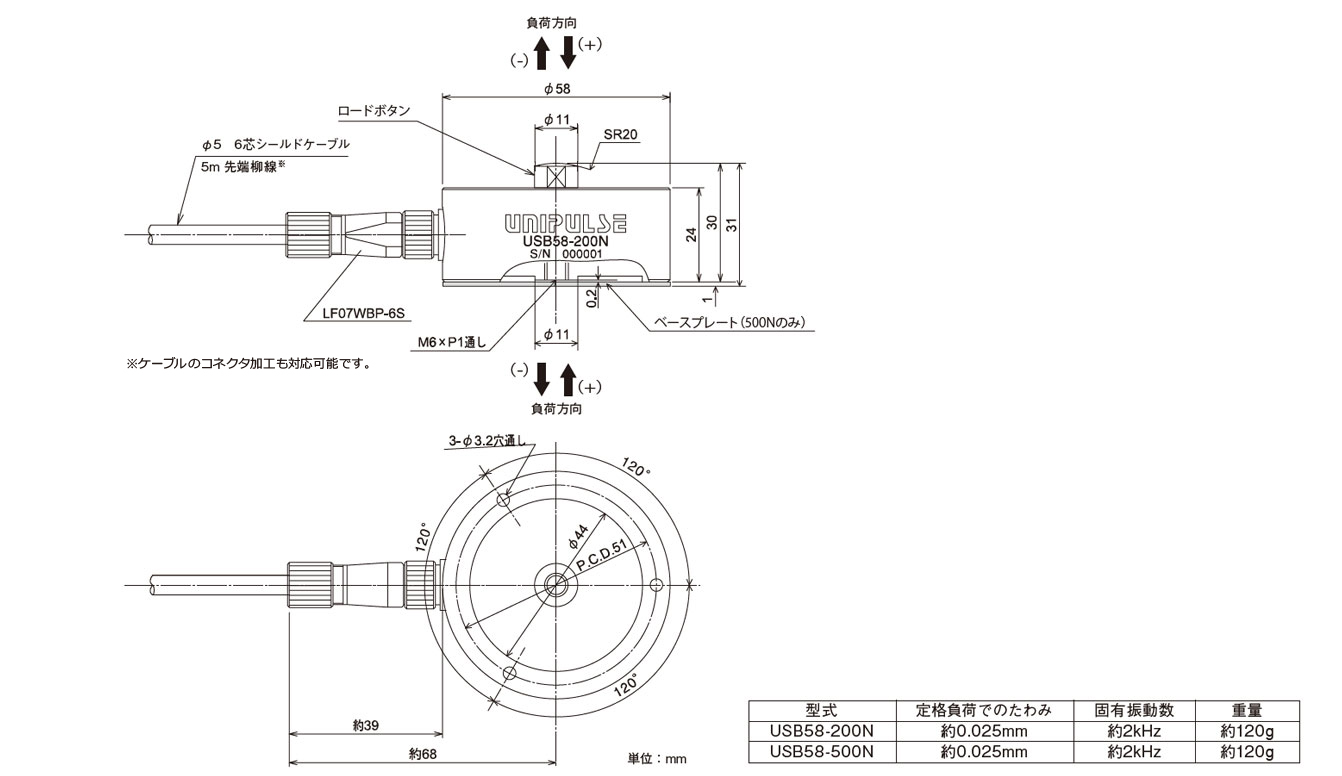

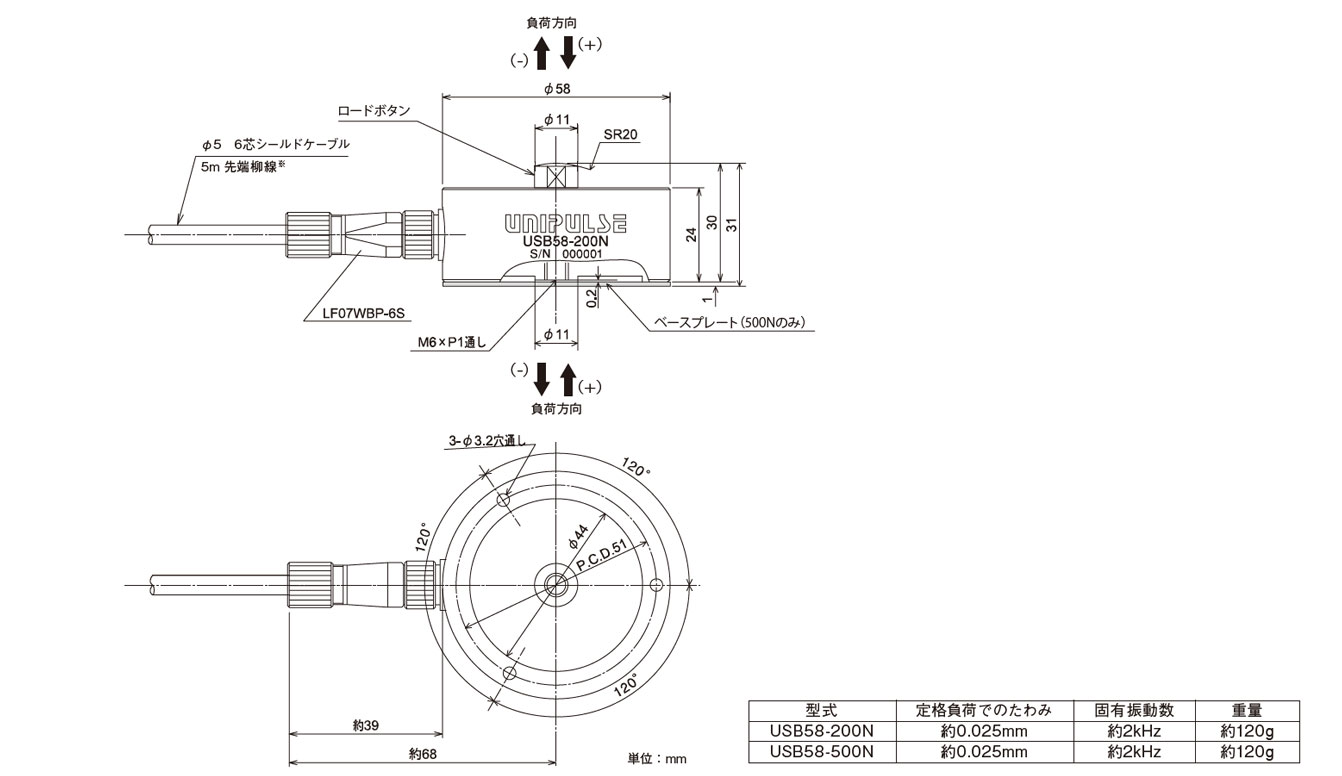

外形寸法

ダウンロード
製品カタログ(PDF)
|
USB58カタログ(226 KB) | 日 | ||
---|---|---|---|---|
取扱説明書(PDF)
|
USB58マニュアル(452 KB) | 日 | 英 | |
2D外観図
|
DXF
(ZIP) |
USB58外観図_DXF(208 KB) | 日 | |
PDF
|
USB58外観図_PDF(113 KB) | 日 | ||
3D外観図
|
STEP
(ZIP) |
USB58外観図_STEP(89 KB) | 日 | |
サポートツール
|
||||
ソフトウェア
|
