製品概要

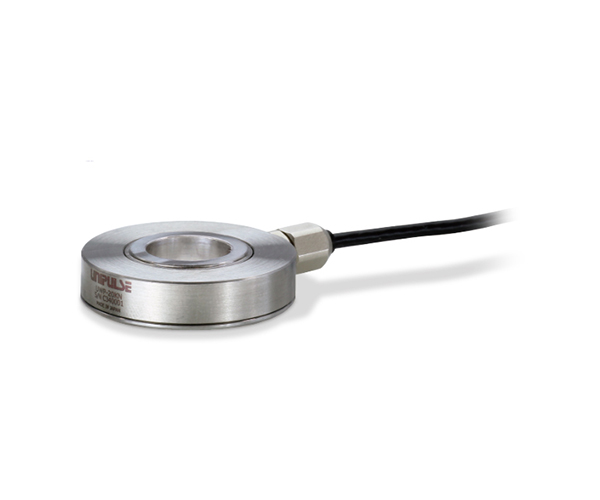

使いやすい薄形ワッシャー型ロードセル!
定格容量 1 kN/ 2 kN/ 5 kN/ 10 kN/ 20 kN (500 N 開発中!)
ねじの軸力、締結力を見える化

UWPを特集した過去のメールマガジンはこちら

仕様

型式 UWP-1KN UWP-2KN UWP-5KN UWP-10KN UWP-20KN
定格容量 1 kN 2 kN 5 kN 10 kN 20 kN
定格出力 約 1.0 mV/V
許容過負荷 300% R.C.
ゼロバランス ±0.1 mV/V
非直線性 2.0% R.O. 以下
ヒステリシス 2.0% R.O. 以下
繰返し性 0.5% R.O. 以下
補償温度範囲 0 ~ +60℃
許容温度範囲 -10 ~ +70℃
零点の温度影響 1% R.O./10℃ 以下
出力の温度影響 0.5% R.O./10℃ 以下
入力端子間抵抗 約 1000 Ω
出力端子間抵抗 約 1000 Ω
推奨印加電圧 5 V
最大印加電圧 10 V
絶縁抵抗
(DC 50 V)
2000 MΩ 以上
ケーブル φ2.5 6芯シールドロボットケーブル 耐油仕様 3 m 先端柳線
ロードセル材質 アルミニウム合金 ステンレス

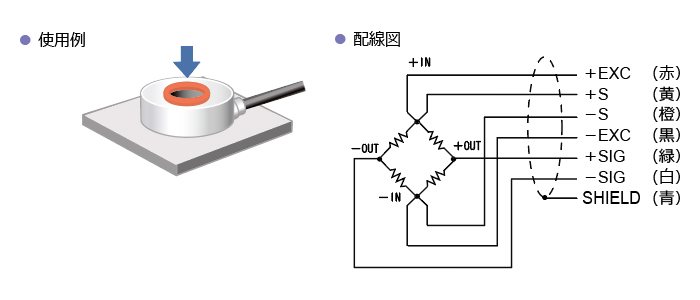

使用例・配線図

使用例・配線図

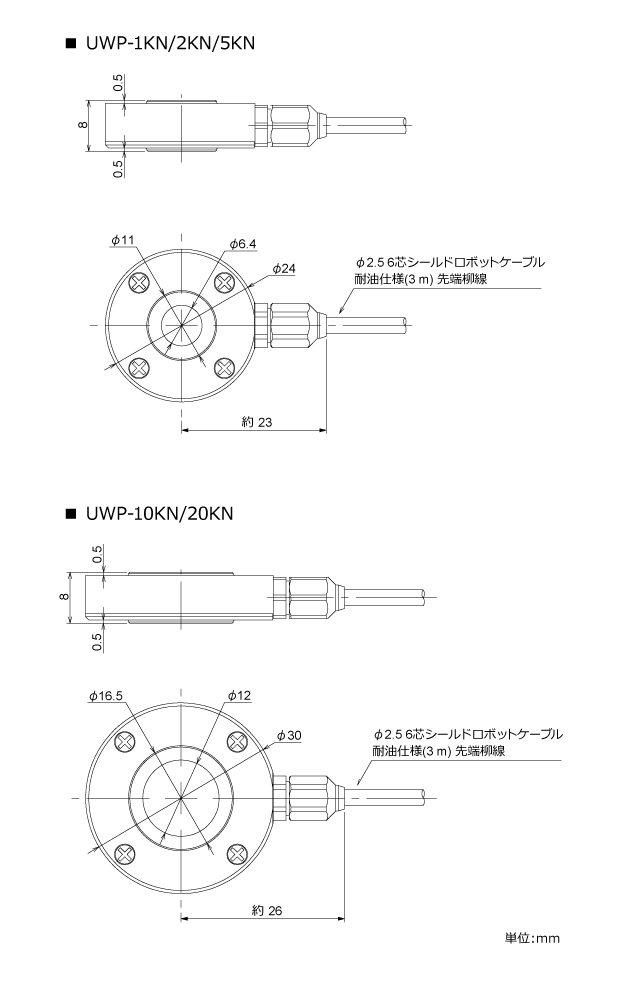

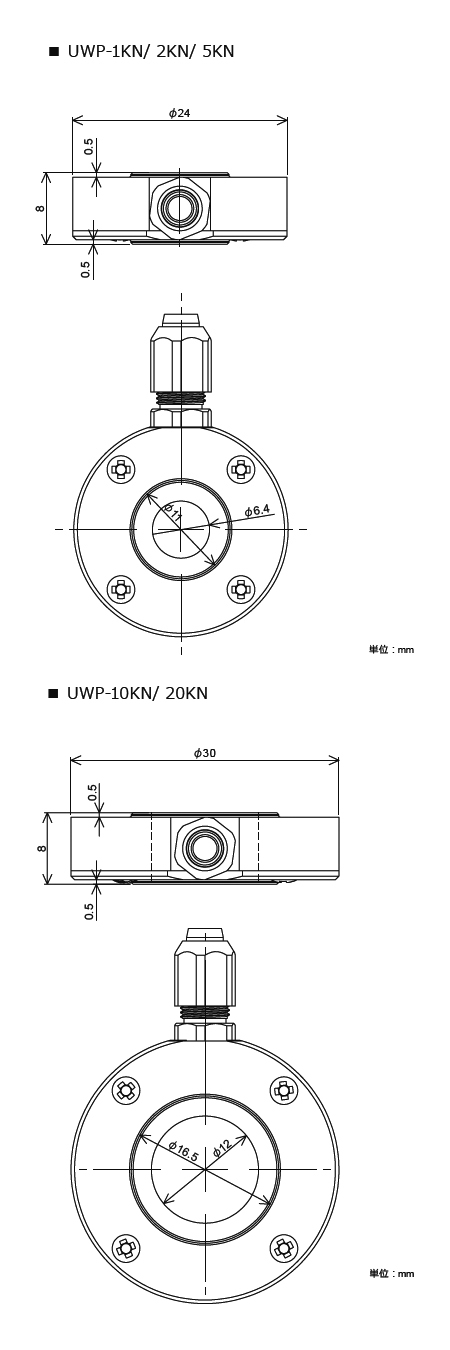

外形寸法

外形寸法
