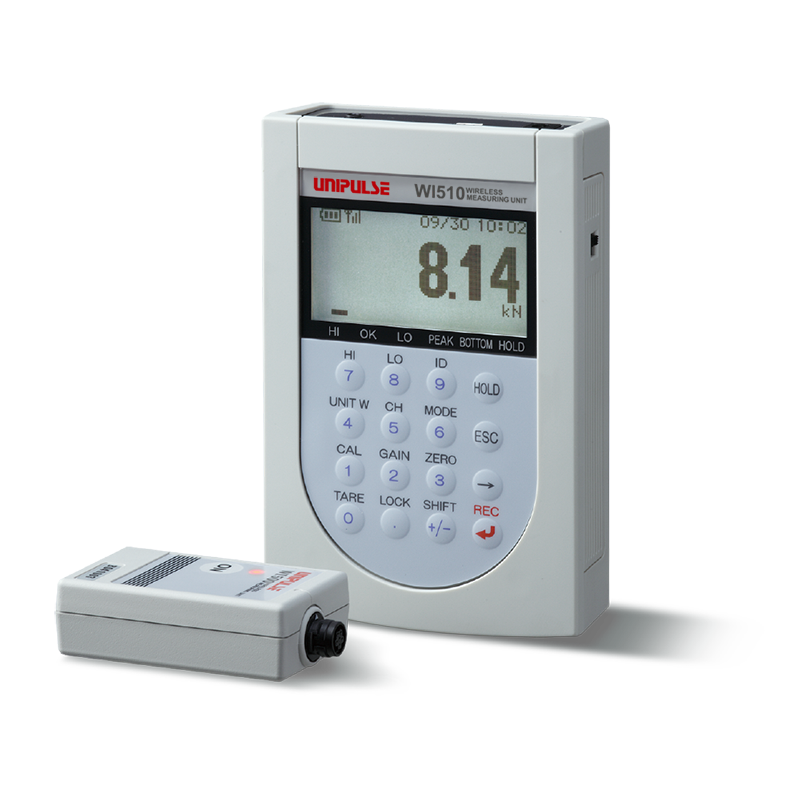

製品概要

自動組立設備や危険場所での計測に最適
● ケーブル配線不要
● リモートコンソールにより、測定データの確認・記録が可能
● USBによりパソコンに簡単に取込める
● 多チャンネル入力(1 〜 4 chまで対応可能)、和算もできる

アプリケーション例

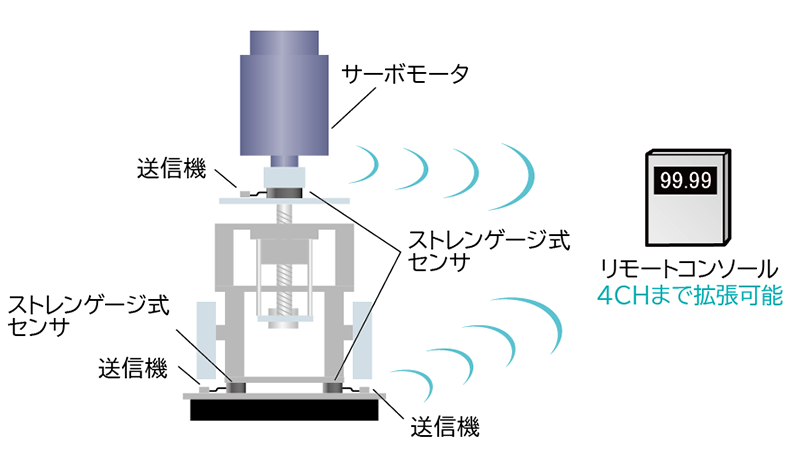

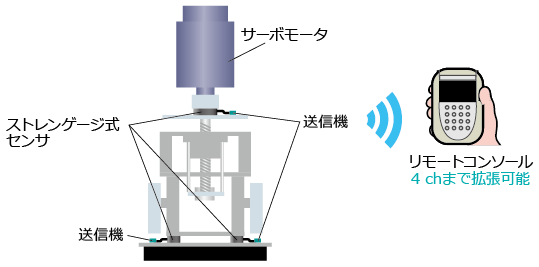

プレス機の異常監視

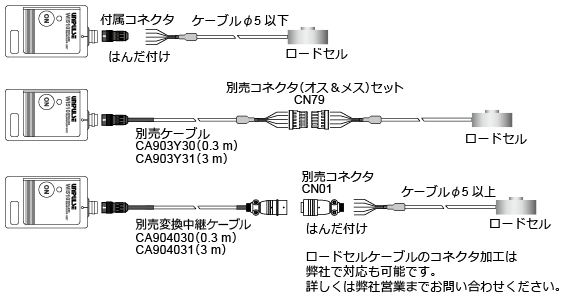

ストレンゲージ式センサとの接続例

紹介動画
WI510を特集した過去のメールマガジンはこちら


仕様

送信機(WI510T)
アナログ部 印加電圧 DC 3.3 V ± 10 %
出力電流 42 mA 以下
信号入力範囲 -3.0 〜 +3.0 mV/V
精度 非直線性:0.02% FS
ゼロドリフト:0.5 μV/℃ RTI 以内
ゲインドリフト:25 ppm/℃ 以内
A/D変換器 速度:90回/秒
分解能:24ビット(バイナリ) 3.0 mV/Vに対して
約1/30000
表示部 POWER LED 赤色LED(1個)電源ONにて点滅
操作部 電源スイッチ タクトスイッチ1個
オート電源OFF機能(30秒/1分/3分/連続)

リモートコンソール(WI510R)
表示部 [表示器]
128×64 dot モノクロLCD(バックライト有)

[表示値]
5桁+小数点 符号付 (和算モードのみ6桁+小数点 符号付)

[状態表示]
ステータス表示1:
R(記録中)/A(ACアダプタ使用中)/U(USB接続中)/N(NOV RAM書込中)/ B(バックアップ電池異常)
ステータス表示2:
HI/OK/LO/PEAK/BOTTOM/HOLD

設定部 [設定項目]
・風袋引き/等価入力較正/スパン較正/ゼロ較正(ワンタッチゼロ)/単位重量設定/計測チャンネル設定/上限/下限/機器ID※/設定LOCK
・単位/デジタルフィルタ/MD(時間・幅)/ZT(時間・幅)/ゼロ付近/デジタルゼロ/最小目盛
・日時/ブザー/バックライト/オートオフ/バージョン表示/メモリチェック/初期化/送信機オートオフ/出力選択/外部出力判定チャンネル
・ホールド:モード/区間/開始レベル/終了レベル/監視時間
・グラフ:時間軸※/モード※/トリガエッジ※/トリガレベル※/プリトリガ※
・動作モード/上下限比較モード/計測モード※/記録モード※/リアルタイム出力※/記録有効チャンネル※
・計測グループ番号
※簡易動作モード時は使用できません。
操作部 電源スイッチ:スライドスイッチ 1個
設定キー:メンブレンキースイッチ(16キー)
記録部 [記録媒体]
内部メモリ

[記録機能]
・[REC]キーを押した際に記録
・インターバル記録(一定間隔ごとにデータを記録)
・安定を検出した際に記録
・グラフデータ記録(グラフ表示しているデータを記録)
・ホールド解除時にホールド値記録

[記録方式]
CSVフォーマットのテキスト方式

[記録データ]
ID, 記録回数, 記録日, 記録時刻, 計測チャンネル, 選択された各chの指示値, 選択された各chの単位, 和算値, 和算値の単位

[記録データ量]
アドバンスモード:
1チャンネル記録:20000データ, 2チャンネル記録:14000データ, 3チャンネル記録:11500データ, 4チャネル記録:9500データ
和算モード:
1チャネル記録:14000データ, 2チャネル記録:11500データ, 3チャネル記録:9500データ, 4チャネル記録:8000データ

ホールド ホールドモード:サンプル/ピーク/ボトム/P-P
データ監視区間:全区間/レベル/レベル+時間
計測モード 荷重計測/カウンティング
時計

表示:月日時分
精度:月差1分(常温)

インターフェイス USBインターフェイス
外部出力 2点
出力形式:オープンコレクタ出力
接続ch数 4 chまで拡張可能

一般性能
電源電圧 [送信機]
単4形アルカリ乾電池またはニッケル水素充電池(1本)

[リモートコンソール]
内部電源:単3形アルカリ乾電池またはニッケル水素充電池(4本)
外部電源:専用ACアダプタ(AC 100 V用)(別売品)

連続使用時間 [送信機]
約 18時間(通信時)(350 Ω系ロードセル1ケ接続時)(使用環境による)

[リモートコンソール]
約 8時間(無線通信時)

使用条件 温度:0℃ ~ +40 ℃
湿度:80% RH 以下(結露不可)
重量 [送信機]
約 50 g(電池重量約 10 gを含む)

[リモートコンソール]
約 275 g(電池重量約 95 gを含む)

付属品 単3形アルカリ乾電池×4
単4形アルカリ乾電池×1
センサコネクタ×1
送信機用ジャケット×1
CD-ROM×1
取扱説明書×1
※送信機1台の数値です。送信機の数により変わります。
別売品

CA903Y30:
片端防水プラスチックコネクタ付ケーブル先端柳線 0.3 m
CA903Y31:
片端防水プラスチックコネクタ付ケーブル先端柳線 3 m
CA904030:
防水プラスチックコネクタ-PRC変換中継ケーブル 0.3 m
CA904031:
防水プラスチックコネクタ-PRC変換中継ケーブル 3 m
CN01:ロードセル入力コネクタ
CN79:ケージクランプ式コネクタ(オス&メス)セット
CN90:センサ接続用防水プラスチックコネクタ(付属品と同じ)
CA81-USB:USBケーブル(A-miniBタイプ) 1.8 m
AP0516:専門ACアダプタ(AC 100 V入力)
AP0520A:専用ACアダプタ(AC 100 〜 240 V入力)
WI510 TORITUKE BRACKET:送信機用取付金具

上記の仕様は参考値です。また仕様およびデザインは予告なく変更する場合がありますので予めご了承ください。

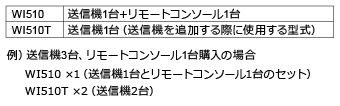

型式構成

型式構成


日本国内における使用可能状況については弊社営業までお問い合わせください。
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承ください。



ダウンロード

製品カタログ(PDF)
WI510 カタログ(954 KB)
取扱説明書(PDF)
WI510 マニュアル(3 MB)

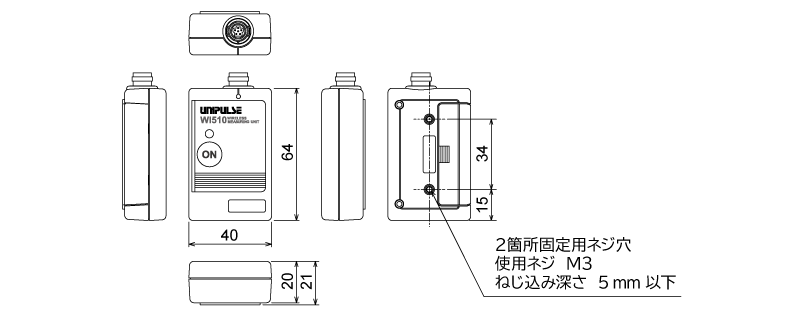

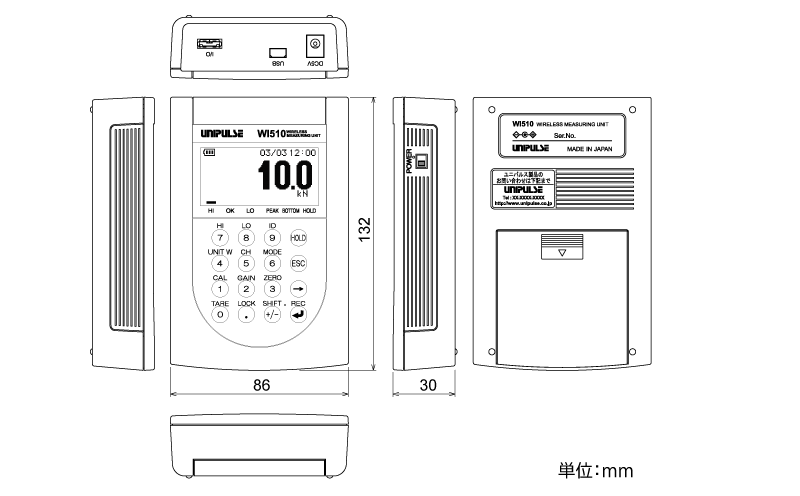

外観図
