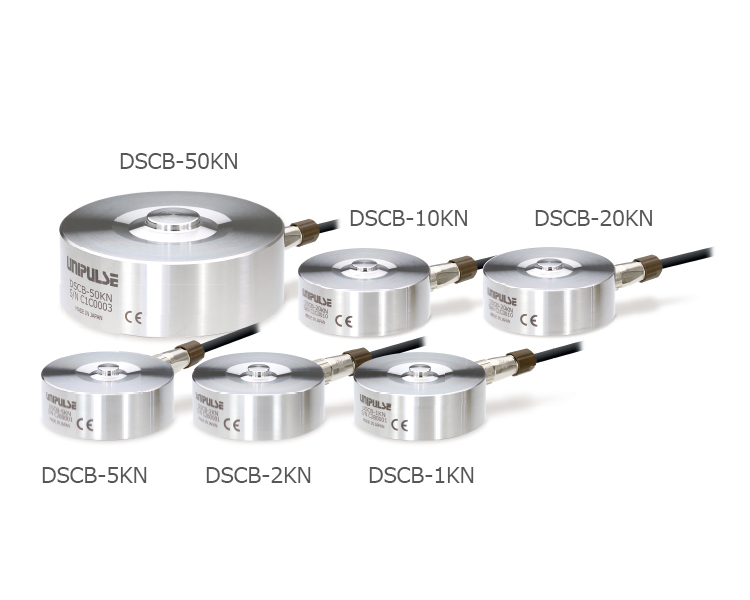

Đặc điểm nổi bật

Không chỉ có các đặc điểm của cảm biến lực có độ cứng cao, nhưng tích hợp đầu ra kỹ thuật số chống nhiễu!
  • 1 kN / 2 kN / 5 kN / 10 kN / 20 kN / 50 kN
  • Độ cứng cao & Quá tải an toàn 500％
  • Khả năng bảo trì dễ dàng
  • Tích hợp bộ khuếch đại
  • Chức năng giữ và chức năng so sánh giới hạn cao / thấp có thể được sử dụng mà không cần chỉ báo!
  • Hiển thị thay đổi tải trên PC trong thời gian thực
Độ cứng cao & Quá tải an toàn 500％

Vì biến dạng dưới tải trọng nhỏ, DCSB có thể được sử dụng một cách an toàn để cắt bằng máy công cụ hoặc để đo lực tán.
Với mức quá tải an toàn 500%, DSCB có thể đo ổn định ngay cả khi tải nặng trong thời gian dài.

Khả năng bảo trì dễ dàng

Điểm 0 và thang đo đầy đủ được điều chỉnh tại thời điểm vận chuyển từ nhà máy; Việc hiệu chuẩn lại là không cần thiết khi thay thế DSCB.
Vì cáp và thiết bị được kết nối với một đầu nối, các thao tác lắp đặt cáp phiền phức là không cần thiết khi thay thế.
Có thể kiểm tra sự sai lệch điểm 0 từ thời điểm xuất hàng đến thời điểm hiện tại, do đó có thể phát hiện kịp thời những bất thường.

Nhưng tích hợp đầu ra kỹ thuật số chống nhiễu!

Định dạng đầu ra tuân theo tiêu chuẩn RS-485 do đó có khả năng chống nhiễu; có thể được cài đặt với đường cáp dài.

Các chức năng phong phú được kết hợp

So sánh giới hạn HI / LO & nhiều chức năng giữ được bao gồm.
Có thể chọn Mẫu, Đỉnh, Đáy, Đỉnh & Đáy, Trung bình cho chức năng Giữ.
Bộ lọc thông thấp kỹ thuật số và bộ lọc trung bình động có thể được điều chỉnh bằng lệnh.

Connect to PC and PLC directly without dedicated indicator

By connecting to PC, draw waveforms, logging and such operations can be achieved with dedicated software (for free).
●OK/NOK & stability judgement function

Upper/lower limit comparators (HH, HI, OK, LO, LL)

●Easy initial setting

Export/Import of setting values

●Waveform drawing

By real-time waveform display, visualizes load change of a load cell
Stability & upper/lower limit comparison status can be checked in one glance
Waveform data can be recorded

●Record

Record measured values and status (such as upper/lower limit comparison)

USB dedicated software for DSCB
Display load variation on a load cell in real time via USB.

■Display setting

●Normal

Waveform can be acquired up to acquisition time after “Start” button is clicked.
Data acquisition resumes when “Stop” button is clicked

〇Continuous data recording function

Continue data recording until “Stop” button is clicked

〇USB dedicated software for DSCB

Once “Start” button is clicked, the status will turn to trigger standby.
Data acquisition starts when data level passes the specified value in the specified direction.

●History

Display past data in waveform

■Trigger function

・Pre-trigger　・Level trigger　・Trigger slope



※RS-485-USB converter is required to use the USB dedicated software for DSCB.
（Ask our sales representative for a recommended converter.）

Đặc tính kỹ thuật

DSCB-1KN, DSCB-2KN, DSCB-5KN

Kiểu mẫu DSCB-1KN DSCB-2KN DSCB-5KN
Dải đo định mức 1 kN 2 kN 5 kN
Quá tải an toàn 500% R.C.
Hệ số phi tuyến tính 0.1% R.O. hoặc nhỏ hơn
Độ trễ 0.2% R.O. hoặc nhỏ hơn
Hệ số lặp lại 0.1% R.O. hoặc nhỏ hơn
Khoảng bù nhiệt độ -10 to +60℃
Khoảng nhiệt độ an toàn -20 to +70℃
Nhiệt độ ảnh
hưởng đến zero		 0.015% R.O./℃ hoặc dưới
Nhiệt độ ảnh
hưởng đến dải
đo (span)		 0.01% R.O./℃ hoặc dưới
Độ phân giải
chuyển đổi		 24 bit
Độ biến dạng
theo Dải đo ở
mức		 0.010 mm 0.012 mm 0.021 mm
Tần số tự nhiên 22 kHz 22 kHz 21 kHz
Vật liệu làm
Load cell		 Thép không gỉ
Khối lượng 300 g 300 g 400 g
Nguồn điện áp DC 12 đến 24 V ± 15% (Cách điện bên trong)
Công suất tiêu
thụ		 0.7 W hoặc nhỏ hơn
Bộ lọc thông
thấp kỹ thuật số		 OFF, 0.1 to 999.9 Hz
Bộ lọc trung
bình động		 Có thể được đặt ở bất kỳ đâu trong khoảng từ
OFF, 2 đến 999 lần
Tốc độ lấy mẫu 4800 lần/giây.
Giao tiếp Giao diện RS- 485 ( 4- dây )
Vận hành và
phương pháp cài đặt		 Hiển thị & cấu hình bằng thao tác lệnh hoặc thông qua phần mềm chuyên dụng
(Phần mềm miễn phí)
Chức năng phần mềm chuyên
dụng		 ・Hiển thị giá trị được chỉ định　・Hiển thị dạng sóng
・Thay đổi cài đặt　・Chức năng ghi dữ liệu
Hiển thị số chữ
số		 5 chữ số (-99999 đến +99999 cộng với dấu thập phân)
Các chức năng
khác		 ・Số không kỹ thuật số
・Phán đoán OK / NOK (So sánh giới hạn trên và giới hạn
dưới: HH, HI, OK, LO, LL)
・Chức năng giữ (Mẫu. Đỉnh, Đáy, Đỉnh & Đáy, Trung bình)
・Calibration date/Dải đo định mức/serial info read-out
Dây cáp 6-Dây dẫn mềm (2 m)Dây đầu cuối: 7 dây.
Phụ kiện 6-Dây dẫn mềm (5 m)Dây đầu cuối: 7 dây.
Chứng chỉ CE EMC số EN61326-1


DSCB-10KN, DSCB-20KN, DSCB-50KN

Kiểu mẫu DSCB-10KN DSCB-20KN DSCB-50KN
Dải đo định mức 10 kN 20 kN 50 kN
Quá tải an toàn 500% R.C.
Hệ số phi tuyến tính 0.1% R.O. hoặc nhỏ hơn
Độ trễ 0.2% R.O. hoặc nhỏ hơn
Hệ số lặp lại 0.1% R.O. hoặc nhỏ hơn
Khoảng bù nhiệt độ -10 to +60℃
Khoảng nhiệt độ an toàn -20 to +70℃
Nhiệt độ ảnh
hưởng đến zero		 0.015% R.O./℃ hoặc dưới
Nhiệt độ ảnh
hưởng đến dải
đo (span)		 0.01% R.O./℃ hoặc dưới
Độ phân giải
chuyển đổi		 24 bit
Độ biến dạng
theo Dải đo ở
mức		 0.025 mm 0.035 mm 0.065 mm
Tần số tự nhiên 24 kHz 26 kHz 15 kHz
Vật liệu làm
Load cell		 Thép không gỉ
Khối lượng 400 g 2.0 kg
Nguồn điện áp DC 12 đến 24 V ± 15% (Cách điện bên trong)
Công suất tiêu
thụ		 0.7 W hoặc nhỏ hơn
Bộ lọc thông
thấp kỹ thuật số		 OFF, 0.1 to 999.9 Hz
Bộ lọc trung
bình động		 Có thể được đặt ở bất kỳ đâu trong khoảng từ
OFF, 2 đến 999 lần
Tốc độ lấy mẫu 4800 lần/giây.
Giao tiếp Giao diện RS- 485 ( 4- dây )
Vận hành và
phương pháp cài đặt		 Hiển thị & cấu hình bằng thao tác lệnh hoặc thông qua phần mềm chuyên dụng
(Phần mềm miễn phí)
Chức năng phần mềm chuyên
dụng		 ・Hiển thị giá trị được chỉ định　・Hiển thị dạng sóng
・Thay đổi cài đặt　・Chức năng ghi dữ liệu
Hiển thị số chữ
số		 5 chữ số (-99999 đến +99999 cộng với dấu thập phân)
Các chức năng
khác		 ・Số không kỹ thuật số
・Phán đoán OK / NOK (So sánh giới hạn trên và giới hạn
dưới: HH, HI, OK, LO, LL)
・Chức năng giữ (Mẫu. Đỉnh, Đáy, Đỉnh & Đáy, Trung bình)
・Calibration date/Dải đo định mức/serial info read-out
Dây cáp 6-Dây dẫn mềm (2 m)Dây đầu cuối: 7 dây.
Phụ kiện 6-Dây dẫn mềm (5 m)Dây đầu cuối: 7 dây.
Chứng chỉ CE EMC số EN61326-1

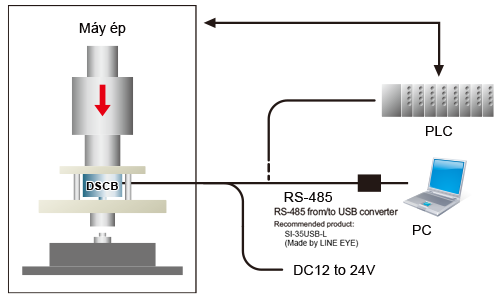

Ví dụ ứng dụng

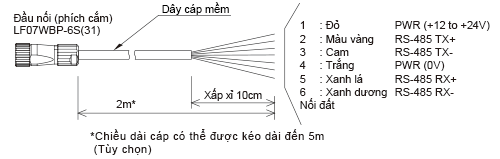

Dây cáp

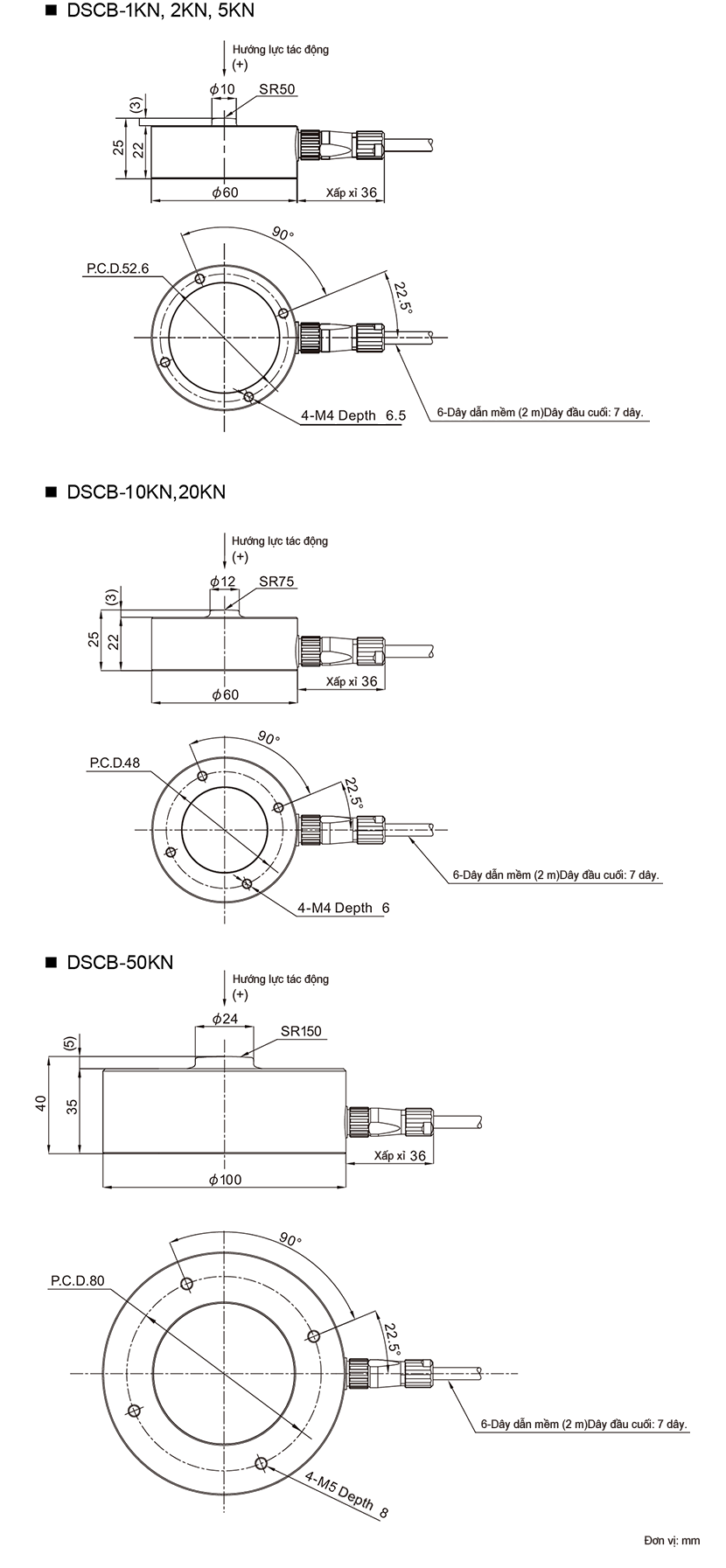

Kích thước ngoài
