Product outline

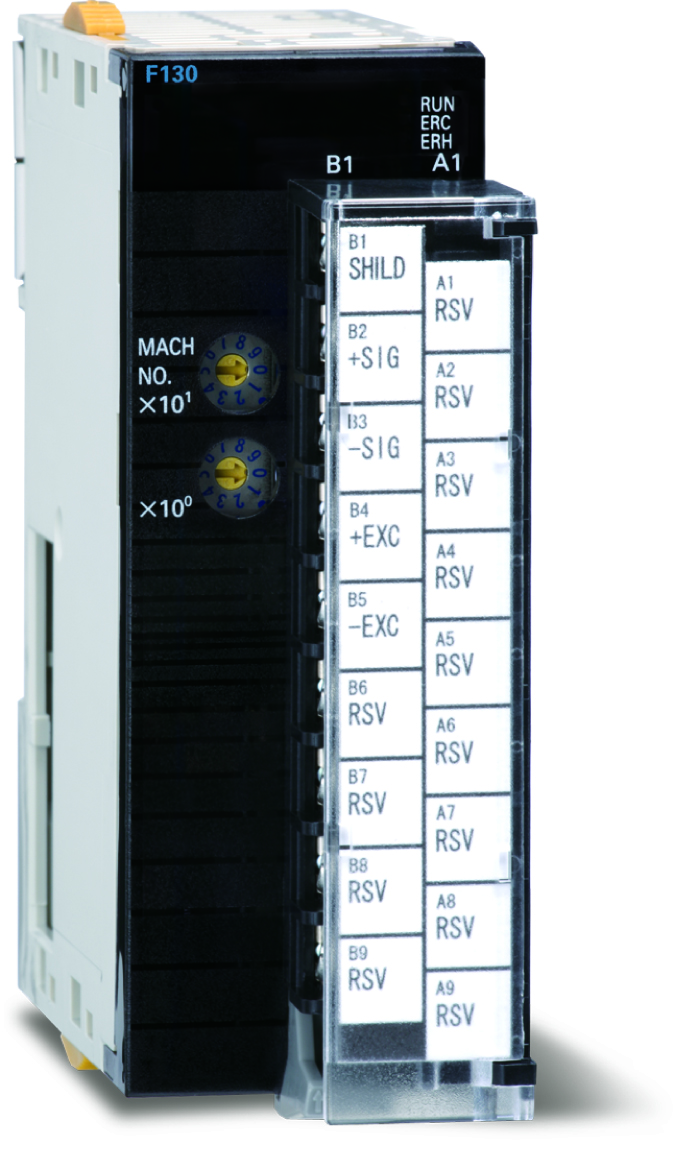

F130 là bộ khuếch đại kết nối loadcell cho phép cắm trực tiếp vào bộ đa năng PLC SYSMAC CJ1 / CJ2 / NJ cho các cảm biến loại đo biến dạng. Đầu ra cảm biến được chuyển nhanh chóng dưới dạng giá trị kỹ thuật số và xuất trực tiếp ra CPU.
Các khâu thừa trong dây chuyền sản xuất được loại bỏ triệt để cho việc giảm chi phí đáng kể và mang đến giá trị cao bằng cách giảm thời gian phát triển hệ thống đo lường và cải hiện quản lý bảo trì, căn chỉnh hệ thống và dịch vụ.

Về tính kết nối của dòng NJ
Phần CPU (NJ602 / NJ501): ver.1.06 trở lên có thể kết nối
Sysmac Studio: ver.1.07 hoặc mới hơn có thể kết nối

Specifications

Phần Analog
Điện áp kích thích DC10V ± 5%, Ngõ ra dòng: trong vòng 30mA
(Cảm biến đơn 350Ω)
DC2,5V ± 5%, Dòng điện ngõ ra: trong vòng 30mA
Phạm vi đầu vào tín hiệu -3.0 đến + 3.0mV / V
Accuracy Độ chính xác phi tuyến tính: Trong khoảng 0.02%/FS ±1 chữ số (ở 3.0mV/V ngõ vào)
Trượt Zero: trong khoảng 0.5μV/℃ RTI
Trượt Gain: trong vòng 25ppm/℃
Tốc độ chuyển đổi A / D 3000 lần / giây.
・ Độ phân giải: 24bit (nhị phân), 1/10000 đến 1.0mV/V ngõ vào
Bộ lọc Analog Bộ lọc thông thấp (-6dB/oct.)
Được chọn từ 30, 100, 300, 1000Hz

Phần hiển thị
Đèn LED trạng thái RUN (Xanh lục) Bật khi hoạt động bình thường
ERC (Đỏ): Bật khi có báo động xảy ra hoặc nhấp nháy khi xảy ra lỗi trong bộ F130
ERH (Đỏ): Bật khi xảy ra báo động khi trao đổi dữ liệu với bộ CPU

Khối đầu ra
Khối đầu ra có thể tháo lắp
(vít M3)
* RSV: Không bao giờ kết nối với các thiết bị đầu cuối RSV.

Phần cài đặt
Unit No. rotary switch Chuyển đổi đơn vị quay số I / O hiệu suất cao Cài đặt số: 0 đến 95 đơn vị
Setting method Phương pháp cài đặt Được tạo từ bộ CPU thông qua vùng bộ nhớ dữ liệu (DM) được định nghĩa cho F130.
Set value Storage Đặt giá trị Lưu trữ Giá trị Hiệu chuẩn: Được lưu trữ trong RAM NOV (RAM không xóa dữ liệu)
Đặt giá trị: Chỉ số đo với các vùng nhớ (vùng DM) được ghi từ bộ CPU sau khi bật nguồn. (Không được lưu trữ ở phía F130)

DM vùng nhớ dữ liệu
Setting item Mục cài đặt Điện áp kích thích, Phân chia tỷ lệ tối thiểu, Bộ lọc analog, Bộ lọc kỹ thuật số đếm, Bù kỹ thuật số, Giá trị đầu ra định mức cảm biến, Giá trị công suất định mức cảm biến

Vùng rơ-le
F130→CPU Đo lường giá trị (-32768 đến 32767), Bộ đếm cập nhật dữ liệu, Giá trị giữ đỉnh (Ở chế độ hiệu chuẩn: giá trị đầu ra cảm biến), Giá trị giữ đáy (Ở chế độ hiệu chuẩn: giá trị dung lượng định mức của cảm biến), Giá trị trung bình (Ở chế độ hiệu chuẩn : giá trị đầu ra cảm biến tại điểm hiệu chuẩn Zero), Đếm trung bình (Ở chế độ hiệu chuẩn: số lỗi hiệu chuẩn), Tràn giá trị đo, phạm vi đầu vào A / D
CPU→F130 CPU → Lựa chọn chế độ trong F130 (Chế độ hoạt động bình thường – Chế độ hiệu chuẩn), Hiệu chuẩn bằng nhập dải đo ngõ vào, Hiệu chuẩn tải thực tế, Hiệu chuẩn về Zero, Xác nhận tồn tại, Xóa giá trị Giữ, Giữ (Phần thông số), Về Zero

Phần Giữ
  Đỉnh, Đáy, Trung bình (giữ đồng thời)

Vận hành chung
Dòng tiêu thụ DC5V xấp xỉ 0,46A (Ở điện áp kích thích DC10V, cảm biến 350Ω đơn)
Điều kiện hoạt động Nhiệt độ: Nhiệt độ hoạt động 0℃ đến +55℃
Bù độ chính xác áp dụng; nhiệt độ 0℃ đến +40℃
Nhiệt độ cất giữ; -20℃ đến+75℃
Độ ẩm: 90%RH hoặc thấp hơn (không tạo hơi)
Kích thước 31(W) × 90 (H) × 65 (D) mm (Không bao gồm các phần kết nối)
Khối lượng xấp xỉ 160g
Dấu chứng nhận CE EMC Directives: EN61131-2(CLASS A)

Kèm theo
Hướng dẫn vận hành 1
