Phác thảo sản phẩm

F325 là bộ hiển thị số cho các cảm biến sức căng (kích thước DIN 96x48mm)
Với chức năng giữ tương tự / kỹ thuật số và khả năng xử lý tín hiệu ở tốc độ cao (3000 lần / giây), thiế bị cho phép đo chính xác về áp suất, lực, mô-men xoắn, và các yếu tố động học khác.

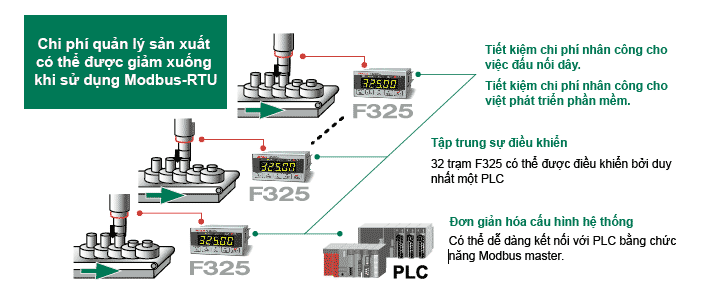

Được trang bị kết nối dạng nối tiếp (RS-485 hoặc SI/F) và cho phép cùng lúc có thể kết nối 32 trạm F325 trên cùng một mạng (với kiểu kết nối RS-485)

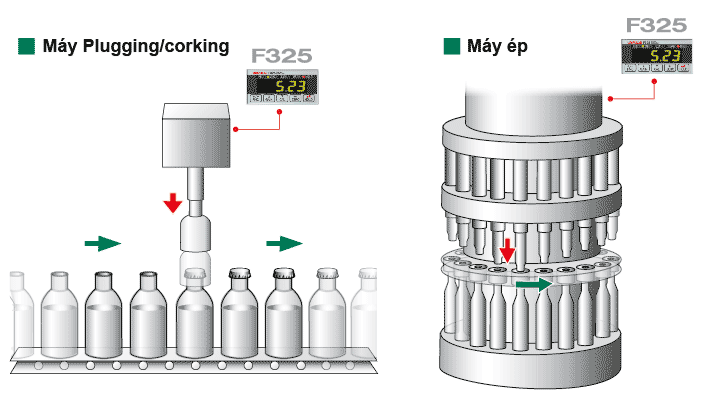

Đây là một giải pháp lý tưởng cho các ứng dụng với chu kỳ thời gian ngắn, điển hình như máy ép hoặc máy “plugging”.

Các đặc tính kỹ thuật

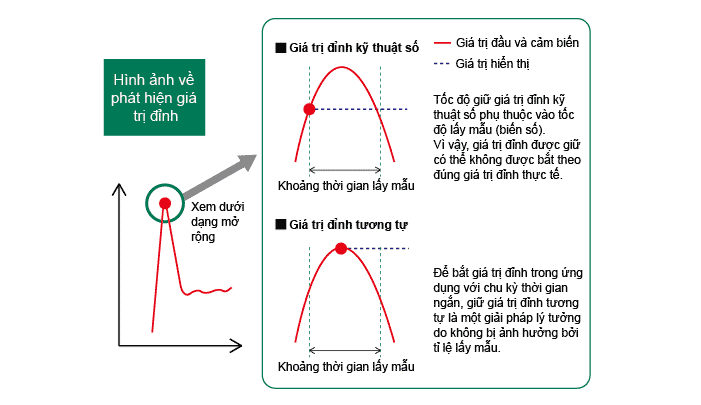

Giá trị đinh của tín hiệu tương tự được bắt bằng mạch giữ đỉnh.
Nó có thể giữ giá trị đỉnh ở tốc độ nhanh hơn vì được thiết kế hoạt động độc lập với tốc độ lấy mẫu.



Giá trị đỉnh kỹ thuật số / giữ mẫu

Giá trị đỉnh hoặc một điểm mẫu của dữ liệu đo được số hóa sẽ được chụp lại.
Giải pháp này lý tưởng cho các ứng dụng yêu cầu sự ổn định của giá trị đọc.

Bộ chuyển đổi A/D tốc độ cao 3000 lần / giây (độ phân giải: 24 bit)

Tín hiệu tương tự từ cảm biến được chuyển đổi sang tín hiệu số với tốc độ lên tới 3000 lần / giây*.
* Tốc độ chuyển đổi A/D có thể được lựa chọn 30 hoặc 300 lần / giây.
Sau khi các hiệu ứng của bộ lọc được tăng cường, lần lượt, cho phép đo ổn định.

Các chức năng lọc hiệu năng cao sử dụng kết hợp cả hai công nghệ tương tự và kỹ thuật số.

Loại bỏ các dao động và các nhiễu loạn bên ngoài lên tín hiệu đầu vào cho phép đọc giá trị nhanh chóng và chính xác.
Cả hai bộ lọc tương tự và kỹ thuật số (lọc thông thấp và trung bình chuyển động) có thể được sử dụng đồng thời.
Phụ thuộc vào yêu cầu của từng ứng dụng (ví dụ: đáp ứng nhanh, giá trị đọc ổn định, vv.), bạn có thể lựa chọn bộ lọc tối ưu từ sự lựa chọn đa dạng cho phép mà chúng tôi đã cung cấp.

Giao diện kết nối

Bạn có thể lựa chọn kiểu kết nối RS-485 (Modebus-RTU / UNI-format) hoặc SI/F (giao diện nối tiếp tiêu chuẩn cung cấp bởi Unipulse) như là các lựa tiêu chuẩn.



Phù hợp với dải rộng các ứng dụng: thời gian đáp ứng nhanh và độ chính xác cao

【Đáp ứng nhanh】
F325 xử lý giá trị giữ đỉnh tương tự với tốc độ 3000 lần / giây và xuất các tín hiệu đầu ra HI/OK/LO. Là giải pháp lý tưởng cho các ứng dụng với chu kỳ thời gian ngắn.



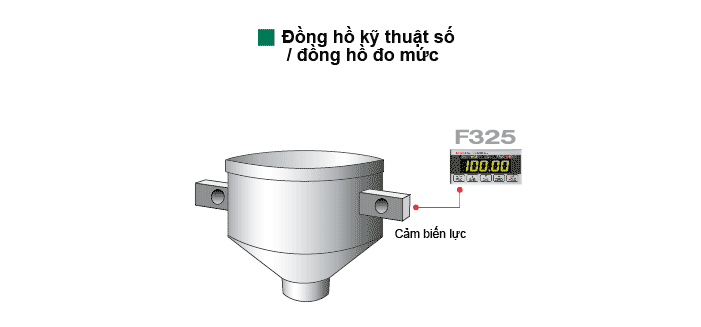

【Độ chính xác cao】

F325 cũng có thể được sử dụng cho hệ thống cân độ chính xác cao bằng cách điều chỉnh tốc độ chuyển đổi A/D hoặc cài đặt bộ lọc.



Phần mềm cài đặt miễn phí

F325 có thể được kết nối với máy tính PC thông qua mạng RS-485 hoặc RS-232C, và việc thiết lập tham số có thể được thực hiện và lưu lại thông qua máy tính.

Đặc điểm kỹ thuật

PHẦN TƯƠNG TỰ
Điện áp kích thích DC 10 V hoặc 2.5 V±10% (có thể chuyển đổi)
Dòng điện đầu ra: trong phạm vi 30 mA
Dải tín hiệu đầu vào -3.0 to +3.0 mV/V
Độ chính xác Phi tuyến tính: 0.02%/FS±1 digit (tại đầu vào 3 mV/V)
Sự trôi điểm không: trong phạm vi 0.5 μV/℃ RTI
Sự trôi hệ số: trong phạm vi 25 ppm/℃
Mô-đun A/D Tốc độ: 30, 300, 3000 lần / giây (có thể lựa chọn)
Độ phân giải: 24 bit (nhị phân)
Bộ lọc tương tự Bộ lọc thông thấp sơ cấp
Lựa chọn tân số từ 10 Hz, 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz or 30kHz
Bộ lọc kỹ thuật số Bộ lọc 1:Bộ lọc thông thấp Bessel (thứ cấp)
Tần số cắt có thể được thiết lập với giá trị bất kỳ từ 1/300 đến 1/10 của tốc độ lấy mẫu. Nó có thể được tắt.
3000times/sec:10 to 300 Hz, 300times/sec:1.0 to 30.0 Hz, 30times/sec:0.1 to 3.00 Hz
Bộ lọc 2: Trung bình động
Bạn có thể thiết lập giá trị bât kỳ từ 1 đến 999 lần.
Độ phân giải 1/30000 (tại đầu vào 3.0 mV/V)
Giám sát đầu ra Đầu vào cảm biến xấp xỉ 2 V trên 1 mV/V (điện trở đầu vào lớn hơn 2 kΩ)
Chức năng giữ Giữ mẫu hoặc đỉnh (bạn có thể lựa chọn giữ dịnh tương tự hoặc kỹ thuật số từ chức năng thiết lập. Tần số đáp ứng của chức năng giữ tương tự là 1 kHz)
PHẦN HIỂN THỊ
Bộ hiển thị Chiều cao ký tự 15 mm: LED 7 thanh màu xanh (5 chữ số) Giá trị số: giá trị hiển thị 5 chữ số: từ -19999 đến +99999
Các điểm thập phân: Có thể lựa chọn vị trí hiển thị thập phân (0.000, 0.00, 0.0, 0)
Thành phần hiển thị Hiển thị trạng thái: LED φ3 đỏ: HI, LO, PEAK, HOLD LED φ3 xanh: OK
Tần số hiển thị: có thể lựa chọn từ 3, 6, 13 và 25 lần / giây
TÍN HIỆU VÀO/RA NGOẠI VI
 Đầu vào ngoại vi (3) <Volt-free contact input>
<Ngõ vào tiếp điểm >
Các thiết bị bên ngoài có thể được kết nối, chẳng hạn như rơle, công tắc, transitor, v.v. Tín hiệu có thể được xuất ra bằng cách tạo ngắn mạch giữa đầu vào và đầu cuối chung.
Trong trường hợp transitor được kết nối, vui lòng sử dụng transitor loại NPN (chìm).
Điện áp cung cấp nguồn nội: DC 12 V, Khi ngắn mạch: 4 mA
< Ngõ vào DC cho cả loại cộng chung và loại trừ chung> (vui lòng chỉ định loại đầu vào khi đặt hàng)
Các thiết bị bên ngoài có thể được kết nối, chẳng hạn như rơle, công tắc, transitor, v.v. Tín hiệu đầu vào được xuất ra bằng cách đặt điện áp giữa đầu vào và đầu cuối chung.
Trong trường hợp một Transitor được kết nối, vui lòng sử dụng loại NPN cho loại cộng chung và loại PNP trừ chung.
Điện áp định mức tối đa: DC 27.6 V, “ON”: khi điện áp cao hơn DC 9 V (Dòng tải: xấp xỉ 10 mA tại DC 24 V), “OFF”: dưới DC 3 V.

External output
(5)
HI, OK, LO, lựa chọn đầu ra 1, lựa chọn đầu ra 2 (Chia đầu ra theo một số lựa chọn: HH, LL, Overload, RUN, HOLD, NZ, DZ response) Đầu ra rơ le PhotoMOS (thông thường cho kiểu sink và source)
Điện áp giới hạn: DC 30 V, dòng giới hạn: 100 mA, thời gian hoạt động: xấp xỉ 1 msec
GIAO TIẾP
485 Giao tiếp RS485 (Modbus-RTU/UNI-format)
SIF SI/F(chuẩn kết nối nối tiếp cung cấp bởi Unipulse)
BCO giao diện đầu ra dữ liệu song song BCD (sink type) (lựa chọn)
BSC giao diện đầu ra dữ liệu song song BCD (source type) (lựa chọn)
DAV Mô-đun chuyển đổi D/A (Đầu ra điện áp) (lựa chọn)
DAI Mô-đun chuyển đổi D/A (đầu ra dòng điện) (lựa chọn)
232 Mô-đun giao tiếp RS-232C (lựa chọn)
Đặc điểm kỹ thuật chung
Nguồn cấp AC 100 V ~ 240 V (+10%-15%)(nguồn cấp tự do) 50/60 Hz
DC 12 V ~ 24 V (±15%)(vui lòng chỉ định rõ khi đặt hàng)
Sự tiêu thụ điện năng AC spec. 3 W typ. / DC spec. 4 W typ.
Dòng điện phá hủy, loại AC 2 A, 1 msec:AC 100 V điều kiện tải trung bình
(bắt đầu khởi động lạnh ở nhiệt độ phòng)
4 A, 1 msec:AC 200 V điều kiện tải trung bình
(bắt đầu khởi động lạnh ở nhiệt độ phòng)
Dòng điện phá hủy, loại DC 2 A, 20 msec:DC 12 V điều kiện tải trung bình
(bắt đầu khởi động lạnh ở nhiệt độ phòng)
1 A, 50 msec:DC 24 V điều kiện tải trung bình
(bắt đầu khởi động lạnh ở nhiệt độ phòng)
Điều kiện hoạt động Dải nhiệt độ hoạt động: -10 to +40℃
Dải nhiệt độ cất giữ: -40 to +80℃
Độ ẩm: 85%RH hoặc thấp hơn (không ngưng tụ)
Các kích thước bao 96(W)×48(H)×132.5(D)(mm) (không bao gồm các phần nhô ra)
Kích thước lỗ cắt panel 92×45(+1-0) (mm)
Khối lượng Xấp xỉ 600 g
CE marking certification EMC directives: EN61326-1
Safety standard: EN61010-1, EN62311
Phụ kiện
・Dây cắm nối đầu vào nguồn AC *…1
・Bộ chuyển đổi 3P-2P *…1
・Đầu nối (RS-485 được lựa chọn)…1
・Đầu nối đầu ra BCD (BCD được lựa chọn)… 1
・Hướng dẫn sử dụng F325 …1
* Chỉ được kèm theo đối với loại AC



Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.



Download

Catalog sản phẩm(PDF)
⇒Tải về các tài liệu
Hướng dẫn vận hành(PDF)
Kích thước ngoài
DXF
(ZIP)
PDF
Các công cụ hỗ trợ
Phần mềm
