Product outline

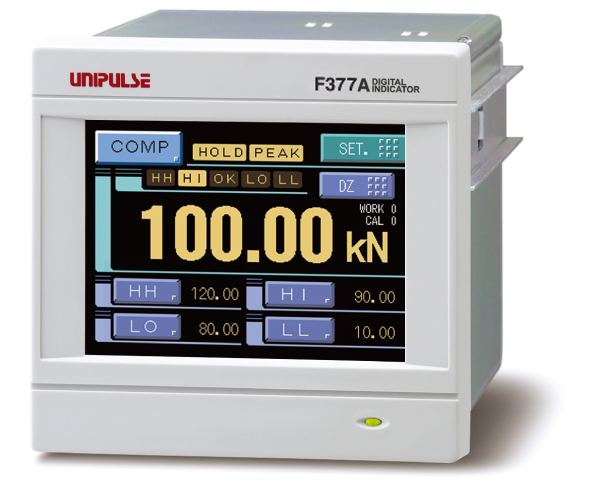

F377A là một bộ hiển thị số được tích hợp với cảm biến loại đầu ra điện áp / dòng điện có thể hiển thị các đại lượng vật lý như áp suất, tải và mô-men xoắn ở dạng sóng. Thiết bị có thể được kết nối với điện áp ± 10V và dòng điện ± 20mA. Nó có thể chụp trực quan ở dạng sóng các dao động về đại lượng vật lý rất khó thu được chỉ bằng các giá trị số.
Với tốc độ tối đa 2000 lần mỗi giây để xử lý tốc độ cao, thiết bị cũng lý tưởng cho các dao động giá trị hẹp và được trang bị chức năng so sánh giới hạn HI / LO, các chức năng giữ và chức năng phán đoán khác nhau.
F377A là bộ hiển thị số tốt nhất cho các bộ phân loại và kiểm tra được sử dụng để đánh giá kết quả của công việc lắp ráp và gia công tự động.

Specifications

Phần Analog
Voltage input Điện áp ngõ vào -10 to +10V, Trở kháng ngõ vào 1MΩ hoặc hơn
Current input Dòng ngõ vào -20 đến +20mA, điện trở ngõ vào xấp xỉ 250Ω
Accuracy Trượt Zero: trong khoảng 0.2mV/℃ RTI hoặc trong khoảng 0.4μA/℃ RTI
Trượt Gain: trong khoảng 0.01%/℃
Trượt Gain: trong khoảng 0.01%/℃
Analog filter Bộ lọc Analog Bộ lọc thông thấp (-6dB/oct.)
Có thể lựa chọn mức 30, 100, 300, 1000Hz
Bộ chuyển đối A/D Tốc độ: 2000 lần/s
Độ phân giải: 24 bit (nhị phân)
Độ phân giải hiệu quả: Xấp xỉ 1/30000 đến 10V hoặc 20mA ngõ vào
Analog monitor output Đầu ra màn hình tương tự Mức đầu ra: Khoảng 0,6V mỗi đầu vào 1V hoặc khoảng 0,3V trên 1mA ngõ vào

Điện trở tải: 2kΩ hoặc hơn

Phần hiển thị
Display unit Đơn vị hiển thị TFT màu sắc với Mô-dun LCD 3.5 inch
Phần hiển thị 71(W) mm×53(H) mm
Phân giải theo điểm 320×240dot
Measured value 5 digits: -99999 to +99999, Sign: Minus sign on most significant digit

Phần cài đặt
Chức năng so sánh HH, Hi, Lo, LL, Độ trễ, báo Hi, báo Lo, gần Zero, So sánh thời gian, chọn ngõ ra so sánh
Hold setting Cài đặt Giữ Chế độ Giữ, mức bắt đầu phát hiện, thời gian phát hiện, Cấp điều kiện phát hiện, giá trị dịch chuyển điểm mẫu, cấp phát hiện điểm kết, số mẫu trung bình, độ dốc tối thiểu điểm uốn, thời gian dốc phía trước, giá trị loại bỏ điểm uốn, phát hiện điều kiện bắt đầu, số lượng tối thiểu tương đối, độ phóng đại tương đối
Graph setting Cài đặt đồ thị Chế độ đồ thị, điểm bắt đầu trục Y (tải), điểm cuối trục Y (tải), điểm cuối trục X (thời gian), Cấp bắt đầu in, Căn thời gian nội, in điều kiện cấp bắt đầu
Calibration setting Cài đặt hiệu chuẩn Điện áp kích thích, Hiệu chuẩn về Zero, hiệu chuẩn theo dải đo ngõ vào, hiệu chuẩn tải thực tế, lựa chọn giá trị hiệu chuẩn, đơn vị, thang đo tối thiểu, bù kỹ thuật số, giới hạn Zero
Operation setting Cài đặt vận hành Bộ lọc kỹ thuật số, bộ lọc analog, thời gian chiếu sáng đèn nền, thay đổi ngôn ngữ, in SI / F, phát hiện chuyển động, Bám zero, bộ lọc đầu ra màn hình, màu hiển thị của giá trị đo, chọn chức năng B5, thời gian chờ phát hiện B6 OFF, Thời gian chờ phát hiện B8 OFF, đo thay đổi ngõ vào công việc, kiểm soát thay đổi ngõ vào, mật khẩu
RS-232C setting Cài đặt RS-232C Chế độ giao tiếp, tốc độ truyền, độ dài ký tự, bit dừng, bit chẵn lẻ, dấu phân cách, điều khiển luồng
Extended comparison function Chức năng giữ mở rộng Giữ đúp, Tự động đặt lại thiết lập, cập nhật giá trị giữ, thay đổi kích hoạt mẫu, Hủy Giữ tại DZ, Căn thời gian giữ END
Extended hold function Chức năng hoạt động mở rộng Đặc điểm bộ lọc kỹ thuật số, thời gian trung bình ở định dạng đầu ra DZ, RUN
Extended graph function Tùy chọn mở rộng định dạng dữ liệu ngõ ra BCD
Extended operation function Digital filter characteristics, average time at DZ, RUN output format
Extended option Tùy chọn mở rộng định dạng dữ liệu ngõ ra BCD

Chức năng Giữ
Hold 1)Giữ 1) Lấy Mẫu, 2) Đỉnh, 3) Đáy, 4) PP, 5) Trung bình, 6) Điểm uốn, 7) Tối đa tương đối, 8) Tối thiểu tương đối, 9) Chênh lệch tương đối, 10) Mẫu & Đỉnh, 11) Mẫu & Đáy, 12 ) Mẫu & P-P, 13) Mẫu & Trung bình, 14) Mẫu & Điểm uốn, 15) Mẫu & Tối đa tương đối, 16) Mẫu & Tối thiểu tương đối, 17) Mẫu & Chênh lệch tương đối, 18) Đỉnh & Đáy, 19) Đỉnh & P-P, 20) ) Trung bình & Đáy, 23) Trung bình & P-P, 24) Tối đa tương đối & tối thiểu tương đối, 25) Tối đa tương đối và chênh lệch tương đối, 26) Tối thiểu tương đối và chênh lệch tương đối

Chức năng so sánh
  Cài đặt giới hạn cao hơn Hi (HH), Cài đặt giới hạn thấp hơn (LL) , Cài đặt giới hạn trên (HI), Cài đặt giới hạn dưới (LO)

Calibration value selection
Lưu trữ lên đến 4 loại giá trị hiệu chuẩn và có thể thay đổi qua lại

Tín hiệu ngoại vi
Tín hiệu Ngõ ra bên ngoài (8 điểm) Ngõ ra so sánh HI / LO (HH, HI, OK, LO, LL) / ngõ ra RUN / ngõ ra cuối giữ / ngõ ra in kết thúc đồ thị
Vce=30V (tối đa), Ic=30mA (tối đa)
Tín hiệu đầu vào bên ngoài (10 vị trí) Ngõ vào lựa chọn công việc / Ngõ vào điều khiển chức năng Giữ / Trả về Zero (DZ) / ngõ vào điều khiển vẽ đồ thị /ngõ vào lựa chọn hiệu chuẩn
lc=10mA hoặc thấp hơn

Giao diện
SIF Dạng 2 dây kết nối nối tiếp
232 Giao diện RS-232C
BCO Giao diện dữ liệu song song BCD (Tùy chọn)
DAV Ngõ ra chuyển đổi điện áp A/D (tùy chọn)
DAI Ngõ ra chuyển đổi dòng A/D (Tùy chọn)
ODN Giao diện DeviceNet (tùy chọn)
CCL Giao diện CC-Link (tùy chọn)

Vận hành chung
Điện áp nguồn cấp DC24V (±15%)
Công suất tiêu thụ 18W tối đa
Operating conditions Điều kiện vận hành Nhiệt độ: Nhiệt độ vận hành -10℃ đến +40℃
Nhiệt độ lưu trữ -20℃ đến +60℃
Độ ẩm: 85% RH hoặc thấp hơn (không tạo hơi)
Inrush current (typ) Dòng ngõ vào (typ) 55A, 1msec (khởi động nguội ở nhiệt độ phòng)
Kích thước 96(W)×96(H)×138(D) mm (Không gồm các phần kết nối)
Khối lượng xấp xỉ 1.0kg

Kèm theo
FCN Đầu nối nối tiếp I/O (có vỏ) 1
Dây nối thêm 1
Hướng dẫn vận hành 1
Đầu nối ngõ ra BCD (khi dạng ngõ ra BCD được lắp) 1
Tua vít nhỏ
(Khi bộ chuyển A/D tùy chọn được lắp)
1
Đầu nối DeviceNet
(khi tùy chọn DeviceNet được lắp)
1
Đầu nối CC-Link
(khi tùy chọn CC-Link được lắp)
1


Tùy chọn

Dòng
BCO Giao diện kết nối song song ngõ ra BCD (dạng chìm)
DAV Ngõ ra chuyển đổi điện áp A/D
DAI Ngõ ra chuyển đổi dòng A/D
CCL Giao diện CC-Link
ODN Giao diện DeviceNet


Tùy chọn phụ kiện

Dòng
CA372-I/O 3m bọc đầu cuối 24-dây chì có đầu nối FCN
CA81-232X 1.5m miniDIN-D-Sub9p cáp chéo
CN50 FCN đầu nối I/O (có vỏ)
CN55 FCN đầu nối I/O (có vỏ)
CN60 đầu nối tròn DIN 8p cho cáp RS-232C
CN51 Đầu nối ngõ ra BCD
CN71 Đầu nối CC-Link
CN80 Đầu nối cuối Analog I/O
CND01 Đầu nối DeviceNet
GMP96×96 GMP96×96 Gói cao su
