Đặc trưng sản phẩm

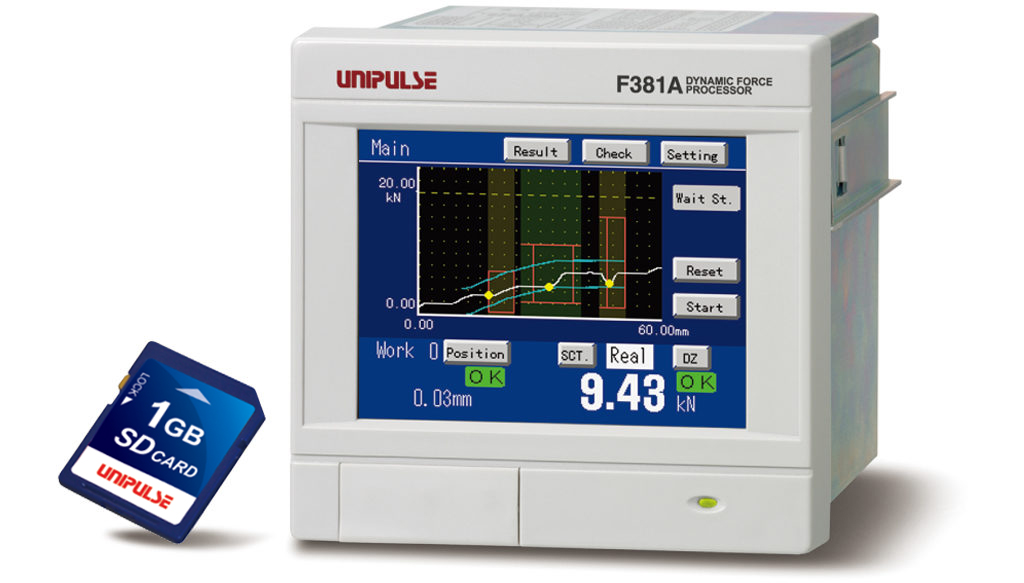

F381A là bộ xử lý lực động được tích hợp với cảm biến đo biến dạng có thể hiển thị các đại lượng vật lý như áp suất, tải và mô-men xoắn ở dạng sóng. Nó có thể chụp trực quan ở dạng sóng các dao động về đại lượng vật lý rất khó thu được chỉ bằng các giá trị số. Với 4000 lần mỗi giây để xử lý tốc độ cao, bộ này cũng lý tưởng cho các dao động giá trị hẹp và được trang bị chức năng so sánh giới hạn HI / LO, các chức năng giữ và chức năng chuẩn đoán khác nhau. F381A có thể được sử dụng trong một loạt các ứng dụng như trong các hệ thống điều khiển được sử dụng trong điều khiển sản xuất, thiết bị tự động hoặc máy kiểm tra.

Màn hình cảm ứng LCD

Việc cài đặt có thể được thực hiện dễ dàng chỉ với thao tác chạm trực tiếp trên bảng cảm ứng.



Khả năng vận hành xuất sắc

F381A đơn giản hoạt động tuyến tính theo cài đặt mà có thể tự động đánh che giấu các mục cài đặt không bắt buộc và cũng để hiển thị một cài đặt trong chuỗi yêu cầu khi mục cài đặt cụ thể đó nằm trong trình tự cài đặt cụ thể.



Lưu trữ dữ liệu đo lường trên thẻ SD

Dữ liệu đo và giá trị cài đặt có thể được lưu lại (ghi) trong thẻ SD. Dữ liệu này có thể được giữ lại dưới dạng dữ liệu chất lượng được ghi lại 100% hoặc được sử dụng khi thiết lập thiết bị hoặc khi thực hiện phân tích nguyên nhân hoặc cải thiện vấn đề. Dữ liệu có thể dễ dàng chuyển đổi sang định dạng CSV và do đó dễ dàng chỉnh sửa trong Microsoft Excel hoặc tương tự.




(+) Chung/ (-) chung chia sẽ việc chọn được dạng tín hiệu điên áp thấp/ điện áp nguồn

Kiểu đầu vào của bộ này được kết hợp – dạng kết nối tín hiệu (+) (-) có thể được chọn giữa chế độ ngõ vào điện áp thấp hoặc điện áp nguồn. Nó có thể được kết nối với nhiều loại thiết bị bên ngoài như PLC.

Xử lý tốc độ cao 4000 lần / giây

F381A được trang bị một bộ chuyển đổi A/D tốc độ cao và CPU tốc độ cao để có thể xử lý các đầu vào tín hiệu cảm biến tới 4000 lần / giây, các biến đổi trong các giá trị hẹp sẽ không thể bị bỏ qua.

Giao diện giao tiếp rộng

F381A cung cấp một mảng giao diện giao tiếp rộng để cung cấp sự linh hoạt trong kết nối hệ thống. Ngay khởi đầu, Ethernet và RS-232C đã chứng minh rằng có thể cung cấp một kết nối trực tiếp đến các PLC như là OMRON DeviceNet hoặc MITSUBISHI CC-Link mà không cần thêm bất kỳ thiết bị cầu nối nào.

Chức năng giữ và so sánh bằng hiển thị dạng sóng

Các chức năng này được sử dụng để đánh giá khả năng chấp nhận các dạng sóng đo được. Phụ thuộc vào loại ứng dụng, chức năng so sánh dạng sóng và chức năng giữ đa điểm có thể được phối hợp sử dụng cho việc đánh giá.



Chức năng so sánh dạng sóng

Chức năng này so sánh dạng sóng đo được thực tế với các dạng sóng giới hạn Hi/Lo được thiết lập và đưa ra đánh giá NG khi có bất kỳ một điểm nào vượt quá các dạng sóng giới hạn thiết lập. Khi nó so sánh tổng thể dạng sóng đo được , sự đánh giá chính xác có thể được thực hiện thậm chí trong các ứng dụng không thể hẹp hơn được sự đánh giá của nó.

<Tham chiếu phía trước & Tham chiếu phía sau>



Đối với dạng sóng đo lường, các dạng sóng giới hạn Hi/Lo thiết lập có thể được lựa chọn thành tham chiếu phía trước hoặc tham chiếu phía sau. Với tính năng này, phán đoán chính xác có thể được thực hiện thậm chí ngay cả khi công việc chèn khuôn là không đều.



<Độ dịch chuyển tương đối>

Đối với dạng sóng đo lường, các dạng sóng giới hạn Hi/Lo thiết lập có thể được lựa chọn thành tham chiếu phía trước hoặc tham chiếu phía sau. Với tính năng này, phán đoán chính xác có thể được thực hiện thậm chí ngay cả khi công việc chèn khuôn là không đều.



Chức năng giữ đa điểm

Sau khi khu vực đo lường được phân chia, sự đánh giá có thể được thực hiện cho các loại giữ (Mẫu, đỉnh, trũng, P-P, trung bình, lớn nhất, nhỏ nhất, điểm uốn, dịch chuyển cuối cùng) được thay đổi theo ý muốn. Nó có khả năng quy định cụ thể giá trị giới hạn Hi, giá trị giới hạn Lo và các loại giữ tại mỗi khoảng thời gian. Sự đánh giá đa điểm sẵn sàng thông qua quá trình của nó như sự phát hiện bộ đếm hời gian tức thì ngay sau khi bắt đầu quá trình chèn và đánh giá tải trước khi kết thúc quá trình chèn thông qua giữ điểm uốn.

Đầu vào độ dịch chuyển là một thiết bị tiêu chuẩn.

Nó thực hiện việc so sánh dạng sóng theo hai chiều và giữ đa điểm thông qua đầu vào riêng của nó từ cảm biến đo độ dịch chuyển và cảm biến sức căng. Trên trục X, đầu vào điện áp hoặc xung có thể được kết nối trong khi trên trục Y, cảm biến sức căng có thể được kết nối. Điều này có hiệu quả cao đối với các ứng dụng khó để kiểm soát bằng hệ số thời gian như điều khiển thời gian ép của các máy ép và cho thời gian áp đặt lên các công đoạn với sự khác biệt riêng.
* Khi không có gì được kết nối với truc X, sự so sánh dạng sóng và giữ đa điểm theo chuỗi thời gian có thể được thực hiện.
* Đầu vào điện áp là một tùy chọn

Hiển thị các kêt quả so sánh

Các kết quả so sánh của chức năng so sánh dạng sóng và chức năng giữ đa điểm có thể được xác minh trên màn hình hiể thị.【Kết quả(Danh sách)】(Một hiển thị riêng) và 【Kết quả(Đơn)】(một hiển thị danh sách) đến sự lựa chọn là có thể. (40 dữ liệu cuối cùng)



Các tên và tác vụ của mỗi phần



Ứng dụng mẫu



Đặc điểm kỹ thuật

ĐẦU VÀO CẢM BIẾN CHO TẢI (được cố định đầu vào cảm biến lực căng)
Điện áp kích thích DC10 hoặc 2.5V±10% (Thiết lập mặc định nhà máy:2.5V)
Dòng đầu ra: trong phạm vi 30mA
Dải đầu vào tín hiệu -3.0mV/V đến +3.0mV/V
Độ chính xác. Độ phi tuyến tính : phạm vi 0.02%/FS ±1digit (tại đầu vào 3.0mV/V)
Sự trôi điểm không: phạm vi 0.5μV/℃ RTI
Sự trôi hệ số: phạm vi 0.01%/℃
Bộ lọc tương tự Lọc thông thấp (-6dB/oct.)Có thể lựa chọn 10, 30, 100, 300Hz
Bộ chuyển đổi A/D Tốc độ : 4000 lần / giây
Độ phân giải : 24bit (nhị phân)
Độ phân giải hiệu quả: xấp xỉ 1/30000 – 3.0mV/V
Đầu ra điện áp tương tự Mức đầu ra : Đầu vào xấp xỉ 2V trên 1.0mV/V
Điện trở tải : 2KΩ hoặc lớn hơn
ĐẦU VÀO CẢM BIẾN ĐO ĐỘ DỊCH CHUYỂN
(Tiêu chuẩn: đầu vào xung (collector mở) Tùy chọn: Đầu vào xung (Line Driver [LDI])
Tần số đầu vào tối đa 50kHz
Dải đếm nội Xấp xỉ 1,000,000
Cảm biến phù hợp Đầu ra:
Đầu ra 2 pha loại tương đối (đầu ra tín hiệu A/B) Cũng có thể dùng đầu ra đơn pha (đầu vào pha A được sử dụng. Tất cả các xung được đếm theo hướng cộng.)
Đặc tính kỹ thuật mạch trạng thái đầu ra (tiêu chuẩn) :
collector mở (loại NPN, Vceo=30V hoặc cao hơn, Ic=30mA hoặc cao hơn)
Đặc tính kỹ thuật mạch trạng thái đầu ra (LDI) :
Line driver (Theo RS-422 tuy nhiên kết nối đầu ra 470Ω)
ĐẦU VÀO CẢM BIẾN ĐỘ DỊCH CHUYỂN (tùy chọn: đầu vào điện áp [VIN])
Dải đầu vào tín hiệu -5V đến +5V
Điện trở đầu vào Xấp xỉ 10MΩ
Độ chính xác. Phi tuyến tính : phạm vi 0.02%/FS ±1 digit (tại đầu vào 5V)
Sự trôi điểm không : phạm vi 50μV/℃ RTI
Sự trôi hệ số : phạm vi 0.02%/℃
Lọc tương tự Có thể lựa chọn 10, 30, 100, and 300Hz. Lọc thông thấp (-6dB/oct)
Bộ chuyển đổi A/D Tốc độ: 4000 lần/ giây
Độ phân giải : 24 bits (nhị phân)
Độ phân giải hiệu quả: xấp xỉ 1/30000 đến 5V
PHẦN HIỂN THỊ
Bộ hiển thị Mô-đun LCD màu TFT
Vùng hiển thị : 71 (W) mm×53 (H) mm
Cấu trúc dot : 320×240dot
Giá trị được hiển thị Tải trọng : -9999 đến +9999
Độ dịch chuyển: -9999 đến +32000
Điểm thập phân : Vị trí thập phân được đưa vào cùng với một giá trị tại thời điểm hiệu chuẩn 0.000, 0.00, 0.0, 0
Số lần hiển thị số Cố định 3 lần / giây
PHẦN THIẾT LẬP
Phương pháp thiết lập Thiết lập bằng màn hình thao tác cảm ứng loại tương tự
Bảo toàn các giá trị thiết lập NOV RAM (RAM không xóa), Pin Lithium lưu trữ C-MOS RAM
PHẦN ĐẦU VÀO / ĐẦU RA
Các tín hiệu vào 16 điểm
Loại đầu vào: Chung dương / Chung âm
Để kết nối tới một transistor, kết nối loại đầu ra NPN (sink) cho chung dương và loại PNP (source) cho chung âm.
Điện áp ON : 12V hoặc cao hơn
Điện áp OFF :3V hoặc thấp hơn
Với tải 24V:xấp xỉ 5mA
Cách ly : photocoupler
Các tín hiệu ra 16 điểm
Loại đầu ra:có thể lựa chọn loại sink / source. (loại source là tùy chọn [ISC].)
transistor đầu ra ON tại tín hiệu ON.
Để kết nối một đơn vị đầu vào như PLC, kết nối chung dương cho loại sink và chung âm cho loại source.
Dải điện áp:30V
dải dòng điện:30mA
Cách ly:photocoupler
GIAO TIẾP
Giao diện giao tiếp RS-232C Hệ thống Start/stop
Dải tốc độ truyền 1200bps đến 38400 bps
Tất cả các tham số có thể được đọc và ghi.
Tất cả các dạng sóng so sánh có thể được đọc và ghi.
Các dạng sóng đo lường và các điểm đánh giá có thể được đọc.
TÙY CHỌN – Chỉ một tùy chọn giao tiếp có thể được lắp
Đầu vào Line driver [LDI] Nó có thể được kết nối với một cảm biến đầu ra loại Line driver (loại tương đối) theo chuẩn RS-422 giống như loại tiếp điểm, loại dòng xoáy hoặc laser, vv
Đầu vào điện áp [VIN] Loại đầu ra điện áp ±5V cả loại tiếp điểm, dòng xoáy, laser, vv có thể được kết nối.
Khe cắm thẻ nhớ SD [SDC] Tất cả các tham số có thể được bảo toàn và thiết đặt lại. Tất cả các dạng sóng so sánh có thể được bảo toàn và thiết đặt lại. Các dạng sóng đo lường và các điểm đánh giá có thể được bảo toàn tự động. * Thẻ nhớ SD 1GB được đính kèm. Xấp xỉ 80 dạng sóng cs thể lưu trữ với 1MB.
Bo mạch nguồn I/O [ISC] Loại đầu ra: loại source
Để kết nối tới một đơn vị đầu vào như PLC, kết nối chung âm.
Giao tiếp DeviceNet [ODN] Có thể kết nối với một thiết bị DeviceNet tương đương OMRON CompoBus/D.
Tất cả các tham số có thể được đọc và ghi
Tất cả các dạng sóng so sánh có thể được đọc và ghi.
Các dạng sóng đo lường và các điểm đánh giá có thể được đọc.
Giao tiếp CC-Link [CCL] Kết nối trực tiếp với một dãy Mitsubishi (đa dụng)
Tất cả các tham số có thể được đọc và ghi.
Các điểm đánh giá có thể được đọc.
Giao tiếp Ethernet [ETN] Tất cả các tham số có thể được đọc và ghi
Các dạng sóng đo lường và các điểm đánh giá có thể được đọc.
ĐẶC ĐIỂM KỸ THUẬT CHUNG
Điện áp nguồn cấp DC24V (±15%)
Công suất tiêu thụ 20W max
Dòng phá hủy 2A, 10msec (tại nhiệt độ bình thường, khởi động lạnh)
Các điều kiện hoạt đông. Dải nhiệt độ hoạt động -10 đến +40℃,
Dải nhiệt độ lưu giữ -20 đến +60℃
Độ ẩm; 85%RH hoặc thấp hơn (không ngưng tụ)
Các kích thước bao 96 (W) ×96 (H) ×117.3 (D) [mm] (không bao gồm các điểm nhô ra)
Các kích thước cắt lỗ mặt tủ 92×92(+1-0) [mm]
Khối lượng Xấp xỉ 1.0kg
Chứng chỉ CE marking EMC Directives EN61326-1

Tùy chọn

Sản phẩm Mô tả
LDI Đầu vào xung (điều khiển tuyến tính)
VIN Đầu vào điện áp
ISC Bản mạch nguồn I/O
SDC Khi thẻ nhớ SD (Thẻ nhớ SD 1GB được gắn kèm)
ODN Giao tiếp DeviceNet
CCL Giao tiếp CC-Link
ETN Giao tiếp Ethernet

Phụ kiện lựa chọn

SẢn phẩm Mô tả
DTC1 Vỏ cho F381A (với nguồn AC)
SD1G Thẻ nhớ 1GByte
SD2G Thẻ nhớ 2GByte
CA81-232X Cáp chéo miniDIN-D-Sub9p
CN52 Đầu nối I/O chuỗi FCN (với nắp che)
CN57 Đầu nối I/O chuỗi FCN (Với nắp che xiên)
CN60 Đầu nối vòng DIN 8p cho RS-232C
CN71 Đầu nối CC-Link
CN81 Đầu nối I/O tương tự
CND01 Đầu nối DeviceNet
GMP96×96 Đệm cao su
TSU03 Bộ tăng ánh sáng
