Phác thảo sản phẩm

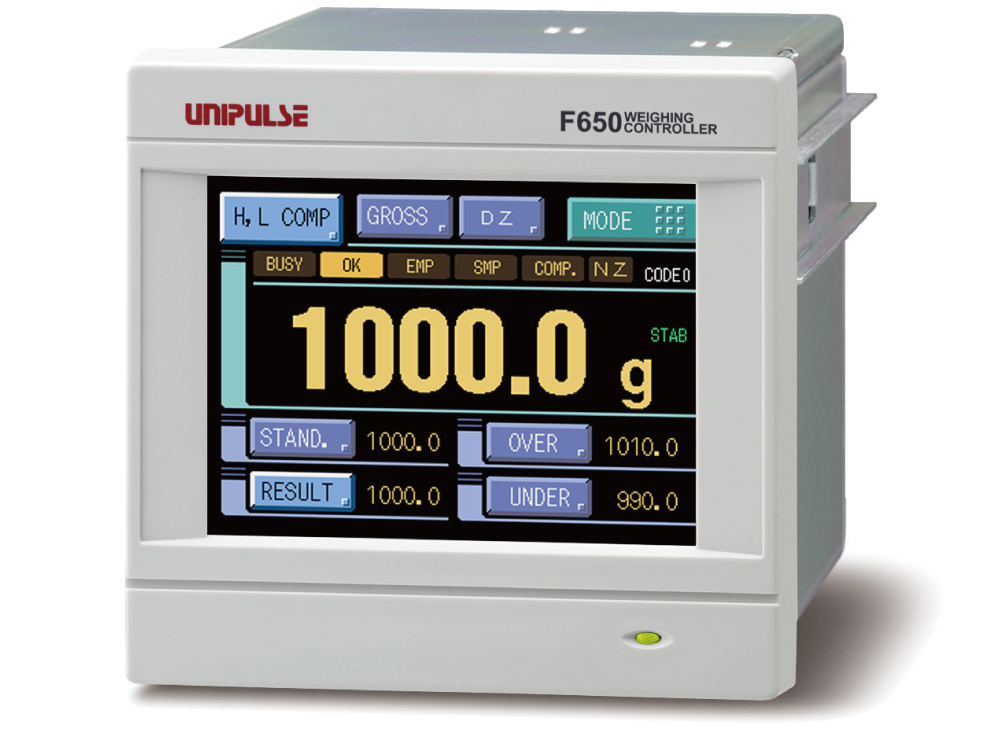

F650-CK là một bộ hiển thị cân được thiết kế cho cân chi tiết đang chuyển động.
Với bộ lọc hiệu suất cao để giảm tiếng ồn và độ rung, phép đo trọng lượng ổn định và chính xác là hoàn toàn có thể.
Tất cả các chức năng cần thiết để kiểm tra cân như đánh giá Quá / thiếu, xếp hạng hoặc sắp xếp, các chế độ cân khác nhau, điều khiển băng tải, số liệu thống kê, vv được tích hợp toàn bộ trong thiết bị.



Bộ lọc hiệu suất cao làm giảm bớt sự rung động

tần số cắt cho bộ lọc thông thấp với độ dốc có thể được điều chỉnh tinh cho người cân kiểm tra trong chuyển động.
Ổn định và chính xáccân nặng có thể đạt được ngay cả trong một môi trường với rất nhiều rung động.

Hiển thị biểu đồ

Dạng sóng có thể chuyển động liên tục. Đến khi hiệu ứng của bộ lọc có thể được kiểm tra bằng mắt ( mô phỏng), việc điều chỉnh cài đặt bộ lọc có thề được thực hiện dễ dàng

Các chức năng đánh giá và xếp hạng trên/dưới

Kiểm tra nếu trọng lượng vượt quá hay dưới trọng lượng mục tiêu, và/hoặc phân loại vào các cấp bậc cài sẵn hoặc các lớp ( phân loại thành 11 cấp bậc hoặc thành nhiều lớp)

Chế độ cân hữu ích để nâng cao hiệu quả và độ chính xác

Chế độ tự động phân loại rất hữu ích khi tốc độ, kích thước và trọng lượng băng tải không đổi. Giảm công suất xử lý có thể được ngăn chặn bằng điều chỉnh về 0 có thể được thực hiện trong khi hoạt động

Phát hiện tình huống 2 thùng cùng trên bàn cân

Ngay cả khi 2 thùng cùng trên bàn cân, trọng lượng của từng thùng sẽ được cân nhắc và đánh giá (OK/NG)

Điều khiển băng tải

Tín hiệu điều khiển được gửi ra ngoài để kiểm soát băng tải. Việc cân đo trong chuyển động chỉ có thể được thiết kế với F650-CK

Chức năng thống kê thời gian thực


Để xử lý số liệu trong thời gian thực, bạn có thể kiểm tra liên tục và giám sát sự biến đổi và phân phối dữ liệu

Thông số kỹ thuật

Phần analog
Điện áp kích hoạt DC 5 V±5% Dòng điện ra: trong vòng 90 mA. Phương pháp Ratiometric ( lên đến 6 load cell 350 Ω có thể được kết nối song song)
Phạm vi tín hiệu đầu vào -0.3 đến 3.0 mV/V
Phạm vi điều chỉnh về 0 -0.2 đến 3.0 mV/V Tự động điều chỉnh bằng cách tính kỹ thuật số
Phạm vi điều chỉnh lợi suất Tự động điều chỉnh bằng cách tính kỹ thuật số
Độ nhạy đầu vào tối thiểu 0.15 μV/đếm, 0.5 μV/đếm (khi OIML R76-1-compliant)
Tính chính xác Phi tuyến tính : trong vòng 0.01%/FS±1 digit (khi 3.0 mV/V là đầu vào)
Không trôi: Loại 0.025 μV/℃ RTI Typ.
Sự trôi độ tăng ích:Loại 1 ppm/℃ Typ.
Bộ chuyển đổi A/D Tỷ lệ chuyển đổi: 1000 lần/giây
Độ phân giải: 24 bit (nhị phân)
Min. display resolution 1/10000
Lý thuyết hiệu chuẩn Đầu vào hiệu chuẩn tương đương : độ chính xác khi chuẩn lý thuyết được thực hiện : 1/1,000
Bộ lọc
Bộ lọc kỹ thuật số Di chuyển trung bình (chung co tất cả các chế độ): OFF, 2-999 lần
Bộ lọc thông thấp Biến đổi: từ 2.0 đến 10.0 Hz
Phần hiển thị
Bộ hiển thị TFT màu LCD module 3.5 inch (320×240 dot)
Vùng hiển thị : 71(W) x 53(H) mm
Trọng lượng hiển thị 5 chữ số ( ký hiệu: dấu trừ trên chử số cao nhất)
Đơn vị NONE, kg, t, g, N, or lb (lựa chọn)
Vị trí thập phân 0, 0.0, 0.00, or 0.000 (lựa chọn)
Hiển thị trạng thái BUSY, GO, EMP, SMP, COMP, NZ, STAB
Phần cài đặt
Phương pháp cài đặt Thiết lập bởi hoạt động của màn hình cảm ứng analog ( với một còi bấm phím). Thiết lập có thể được thực hiện bởi cái thiết bị bên ngoài cũng như thông qua giao diện RS-232
Bộ nhớ giá trị cài đặt Giá trị ban đầu F.RAM ( RAM không đổi), giá trị khác: lithium-battery-backed-up C-MOS RAM
Cài đặt bảo vệ Việc cài đặt có thể bị cấm để chặn những thay đổi bởi lỗi hoạt động (LOCK 1, LOCK 2, LOCK 3)
Mục cài đặt Chế độ tiêu chuẩn (COMP MODE SEL.: COMP): CODE/STANDARD/OVER/UNDER/UPPER/LOWER

Chế độ tiêu chuẩn (COMP MODE SEL.: RANK.1): CODE/BOUNDARY 0/BOUNDARY 1/BOUNDARY 2/BOUNDARY 3/UPPER/LOWER

Chế độ tiêu chuẩn (COMP MODE SEL.: RANK.2): CODE/BOUNDARY 0/BOUNDARY 1/BOUNDARY 2/BOUNDARY 3/BOUNDARY 4/ BOUNDARY 5/BOUNDARY 6/BOUNDARY 7/BOUNDARY 8/BOUNDARY 9/UPPER/LOWER

Chế độ kiểm tra: CODE/TAKING MODE/TRIGGER MODE/TAKING COUNT/TAKING RATIO/EMPTY COUNT/NEAR ZERO/DIGITAL LPF /MOV. AVE. FILTER/GROSS RATIO/HISTOGRAM TARGET/HISTOGRAM RANGE

Điều kiện đầu ra: CODE/OUTPUT SEL. 0/OUTPUT SEL. 1※/OUTPUT SEL. 2※/OUTPUT SEL. 3※/OUTPUT SEL. 4※     ※Lựa chọn từ OUTPUT, COMP, NZ, TAKING, ERROR, LOWER, STAB, RUN

Biểu đồ: CODE/GRAPHIC MODE/TRIGGER LEVEL/X END POINT/Y START POINT/Y END POINT/DRAWING WEIGHT/ PRE TRIG.VALUE/FRONT OF FILTER

Kết quả: CODE/AVE.WEIGHT/MAX.WEIGHT/MIN.WEIGHT/CNT.OF DATA/GEN.STAN.DEV./SMP.STAN.DEV./MAX. – MIN./LATEST DATA

So sánh: COMP MODE SEL./STAND. CMP SEL./COMPLETE OUT T./NEAR ZERO COMP./HI/LO COMP. SEL./PRESET TARE WGT.1 /PRESET TARE WGT.2/HOLD SELECT

Hoạt động: MD (PERIOD)/MD (RANGE)/ZT (PERIOD)/ZT (RANGE)/INDICATE COLOR/BACKLIGHT LOW TM/BACKLIGHT ON TM/ AUTO ACCUMULAT./OUTPUT MODE/OUTPUT COMP. MODE/WGT CODE INPUT/ZT MODE/AUTO ZERO AVE./B4 FUNK. SELECT/TAKING SPEED

Giao tiếp: COMM. MODE/BAUD RATE/LENGTH/PARITY BIT/STOP BIT/TERMINATOR/FLOW CONTROL/ SI/F OUT1 SELECT/SI/F OUT2 SELECT

Hệ thống: INITIALIZATION/LOCK1/LOCK2/LOCK3/PASSWORD/LANGUAGE/[GROSS/NET] KEY/[DZ] KEY/[TARE ON] KEY/ SELF CHECK DSP1/SELFCHECK DSP2/SELFCHECK MEM/SELF CHECK KEY/SELF CHECK EXT/SELF CHECK COM

Hiệu chuẩn: ZERO CAL./SPAN CAL./EQUIV. CAL./BALANCE WEIGHT/MIN. SCALE DIV./NET OVER/GROSS OVER/UNIT DISPLAY/ DECIMAL PLACE/DZ REGULATION VAL.

Tổng hợp chức năng
Hiển thị biều đồ Số dữ liệu cho mỗi 9 vùng cân được hiển thị. Hai bộ dữ liệu trong phạm vi được hiển thị tốt.d>
Kết quả trọng lượng Kết quả được hiển thị cho mỗi mã
Thống kê Hiển thị dữ liệu thống kê được lưu trữ trên F650-CK. Hiển thị trọng lượng trung bình, trọng lượng lớn nhất, trọng lượng nhỏ nhất, số lượng dữ liệu, độ lệch chuẩn phổ biến, độ lệch chuẩn đơn giản, sự khác nhau giữa dữ liệu lớn nhất và nhỏ nhất, dữ liệu mới nhất
Bên ngoài
Đầu ra ngoài (10 điểm) OVER hoặc RANK1 hoặc RANK20/GO hoặc RANK2 hoặc RANK21/UNDER hoặc RANK3 hoặc RANK22/ NONE hoặc RANK4 hoặc RANK23/NONE hoặc RANK5 hoặc STROBE/OUTPUT SEL. 0/OUTPUT SEL. 1/ OUTPUT SEL. 2/OUTPUT SEL. 3/OUTPUT SEL. 4
Đầu vào ngoài (10 điểm) CODE0/CODE1/CODE2 or KEY LOCK/Graph drawing/D/Z ON/TARE ON/TARE OFF/ Accumulation command /Measurement start/Measurement reset
Giao diện
SIF giao diện nối tiếp 2 dây
232 giao diện truyền thông RS-232C
485 giao diện truyền thông RS-485 (Modbus-RTU /UNI-format) (tùy chọn)
BCO giao diện dữ liệu đầu ra song song (loại Sink) (tùy chọn)
BSC giao diện dữ liệu đầu ra song song (Loại Nguồn) (tùy chọn)
DAV chuyển đổi D/A (điện áp ra) (tùy chọn)
DAI chuyển đổi D/A ( đầu ra hiện hành) (tùy chọn)
ODN giao diện DeviceNet (tùy chọn)
CCL giao diện CC-Link (tùy chọn)
Chỉ có một tùy chọn có thể cài đặt
Đặc điểm kỹ thuật chung
Điện áp hoạt động . Công suất tiêu thụ AC 100 〜 240 V (+10%−15%)(Miễn phí cấp điện 50/60 Hz)  4 W typ.
Điều kiện hoạt động Khoảng nhiệt độ hoạt động: từ -10 đến 40℃
Nhiệt độ lưu trữ: từ -20 đến +60℃
Độ ẩm: 80% RH hoặc ít hơn (không ngưng tụ)
Kích thước . Trọng lượng 96(W)×96(H)×138(D) mm (trừ phần nhô ra) approx.1.0 kg
Đính kèm
A3m dây cáp điện AC ( điện trở khối: 125 VAC ) 1
Cáp Jumber 2
Đầu nối FLC series I/O 1
Sách hướng dẫn 1
Đầu nối ngõ ra BCD ( khi tùy chọn BCD được cài đặt) 1
tua vít nhỏ ( khi tùy chọn Đầu nối BCO được cài đặt) 1
Đầu nối DeviceNet ( với tùy chọn ODN được cài đặt) 1
Đầu nối CC-Link (khi tùy chọn CCL được cài đặt) 1
Tùy chọn phụ kiện
CA372-I/O 3 m cáp với Đầu nối FCN tại một cấp
CA600-BCDCNV Đầu nối FCNr 32p-57・36p cáp cabtyre 0.3 m
CA81-232X 1.5 m cáp chéo miniDIN-D-Sub9p
CAAC2P-B3 3 m cáp điện AC
CAAC3P-CEE7/7-B2 2 m cáp điện AC (điện trở áp: 250 Vac)
CN50 Đầu nối FCN series I/O (bọc)
CN51 Đầu nối đầu ra BCD
CN55 Đầu nối FCN series I/O (bọc đường chéo)
CN60 Đầu nối Circular DIN 8p cho RS-232C
CN71 Đầu nối CC-Link
CN80 Đầu nối đầu cuối Analog I/O
CND01 CĐầu nối DeviceNet
DTC2-PSL Vỏ cho F650
GMP96×96 Con dấu cao su



Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.
