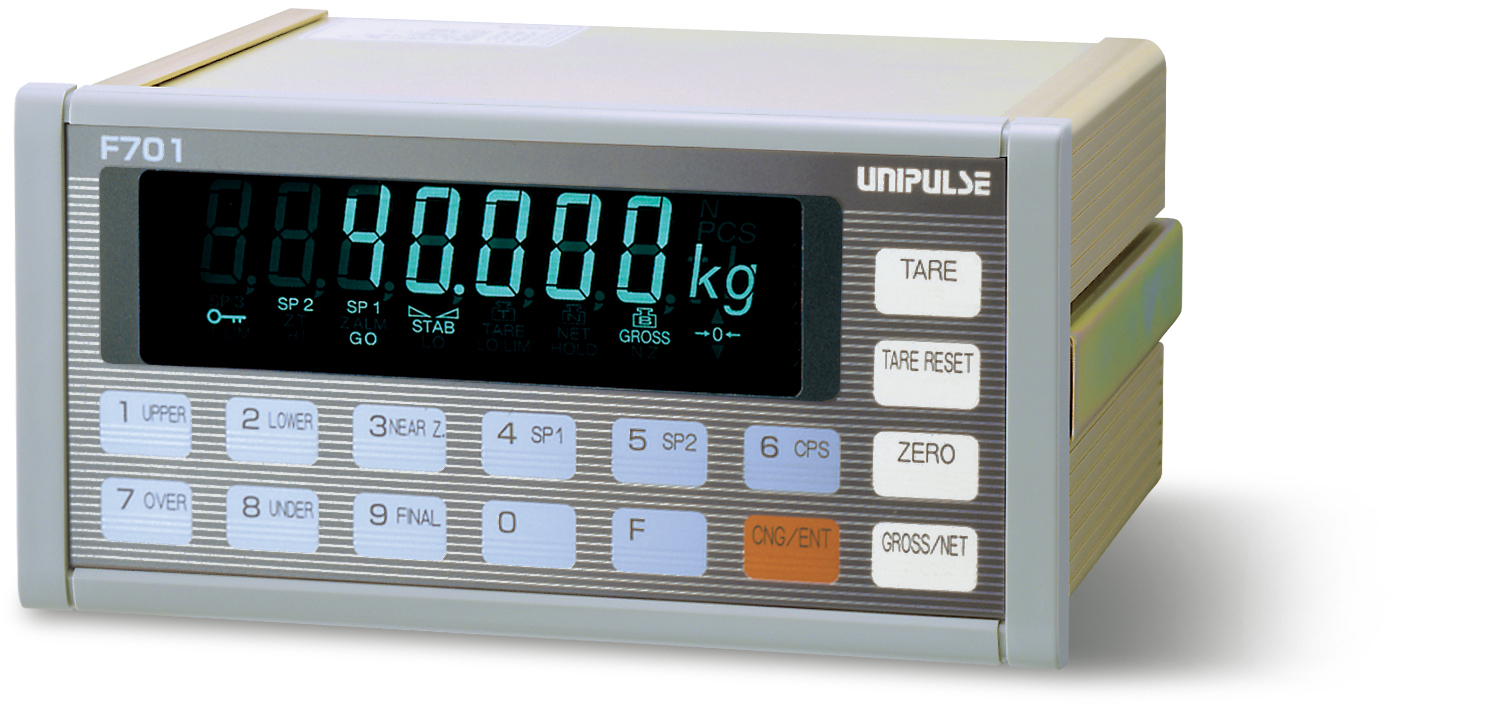

Tổng quan thiết bị

F701 là bộ điều khiển cân đa năng tương thích với tất cả các hệ thống cân. Đây là một thiết bị thiết thực tuyệt vời về hiệu quả chi phí, được trang bị chức năng xả cuối cùng cho phép kiểm soát cân và xả chính xác cao, chức năng cân trình tự cần thiết cho cân phễu và cân đóng gói, và giao tiếp có thể kết nối với các thiết bị ngoại vi khác nhau như RS-232C và đầu ra BCD.

Thông số kỹ thuật

Phần Analog
Điện áp kích thích 10V DC ± 5%, Dòng điện đầu ra; trong khoảng 120mA, loại cảm biến từ xa
(Có thể kết nối song song tối đa 4 loadcell ở 350Ω)
Phạm vi điều chỉnh 0 đến 1,5mV / V đối với HI Gain
0 đến 3.0mV / V đối với LO Gain (điều chỉnh kỹ thuật số)
Đầu vào của khoảng. 0,5mV / V hoặc 1,0mV / V,
Có thể điều chỉnh về 0 [bằng cách chuyển đổi DIP trên bảng điều khiển phía sau]
Phạm vi điều chỉnh Gain

2 giai đoạn Gain có thể lựa chọn theo đầu ra của loadcell [bằng công tắc DIP trên bảng điều khiển phía sau]
0,5 đến 1,5mV / V đối với HI Gain
1.0 đến 3.0mV / V đối với LO Gain (điều chỉnh kỹ thuật số)

Tối thiểu độ nhạy đầu vào 0,5μV / lần đếm
Độ chính xác phi tuyến tính: trong vòng 0,01% / FS
Độ trượt Zero: trong vòng 0,2μV / ° C RTI (Loại: 0,15μV / ° C)
Độ trượt Gain: trong vòng 15ppm / ° C (Loại: 7ppm / ° C)
Độ trượt Gain: trong vòng 15ppm / ° C (Loại: 7ppm / ° C)
Bộ lọc tương tự Bộ lọc thông thấp Bessel (-12dB / oct.)
Có thể lựa chọn từ 2, 4, 6, 8 Hz
chuyển đổi A / D Tốc độ : 100 lần / giây.
Độ phân giải: 16 bit.
Độ phân giải màn hình tối thiểu 1/10000
Hiệu chuẩn thứ cấp Hiệu chuẩn có thể được thực hiện mà không cần tải thực tế bằng cách kết nối điện trở với một trong các cầu của loadcell.

Phần cài đặt
Phương pháp cài đặt ・Thao tác bàn phím (công tắc màng với nút bấm bấm phím)
・Cho phép cài đặt ngoại vi bằng cách cài đặt tùy chọn điểm cài đặt hoặc tùy chọn RS-232C
Cài đặt lưu trữ giá trị ・ Giá trị cài đặt ban đầu: RAM NOV (RAM không bay hơi)
・Các giá trị cài đặt khác: RAM C-MOS với bản sao lưu của pin lithium
(Hiệu quả trong hơn 7 năm tùy thuộc vào điều kiện sử dụng và môi trường lưu trữ.)
Cài đặt bảo vệ giá trị Thao tác cài đặt có thể bị khóa để ngăn sửa đổi trái phép các giá trị mặc định và hiệu chuẩn do trục trặc.
Các mục cài đặt

・Giới hạn trên / Giới hạn dưới / Gần Zero / Điểm đặt 1 / Điểm đặt 2 / CPS / Trên / Dưới / Cuối cùng
・Thời gian ức chế so sánh / Thời gian đánh giá / Thời gian đầu ra hoàn thành / Thời gian cấp bù / Số lần Zero tự động / Số lần đánh giá / Quy tắc bù rơi tự do / Khối lượng bao bì đặt trước
・Chức năng cân 1 / Chức năng cân 2 / Chức năng cân 3 / Chế độ tuần tự / Khóa phím chức năng / Bộ lọc / Phát hiện chuyển động / Bám Zero / Khóa giá trị cài đặt
・Khối lượng cân bằng / Sức chứa / Độ chia tối thiểu / Vượt khối lượng tịnh / Vượt khối lượng tổng / Giá trị quy định DZ / Lựa chọn chức năng / Gia tốc trọng lực / Bảng tùy chọn
・Chế độ đầu ra D/A / Giá trị khối lượng đầu ra D/A Zero / Toàn thang đo / RS-232C I/F ・ RS-485 I/F / Số ID / Giao diện điểm đặt / Lựa chọn chức năng ngoại vi / Chế độ tiêu chuẩn / Lựa chọn NTEP
・Hiệu chuẩn Gain / Hiệu chuẩn Zero


Phần I / O
Tín hiệu đầu ra ngoại vi Đầu ra bộ thu mở của Transistor (đầu cuối Emitter = COM); Đầu ra là LO khi transistor ON (Gần Zero, SP1, SP2, SP3, đi hoặc so sánh, vượt, thiếu, Giới hạn trên, Giới hạn dưới, ổn định, báo động khối lượng hoặc lỗi, chạy)
Tín hiệu đầu vào ngoại vi ON khi được nối tắt đến đầu cuối COM bằng rơle, công tắc, transistor hoặc đầu ra bộ thu mở. (Nạp / xả, BẬT, TẮT, không, tổng / Net, giữ hoặc phán đoán, bắt đầu, dừng) (dòng điện điều khiển: 10mA trở xuống)
Điều kiện đầu ra SP1: Khối lượng tịnh> = Khối lượng cuối cùng-SP1
– SP2: Khối lượng tịnh> = Khối lượng cuối cùng trước khi kết thúc
– SP3: Khối lượng tịnh> = Khối lượng cuối cùng-FF
– Dưới: Khối lượng tịnh < Khối lượng cuối cùng - thiếu cân
– Trên: Trọng lượng tịnh> thừa cân cuối cùng
– Đi: Cân nặng cuối cùng + thừa cân> = Khối lượng tịnh > = cân nặng cuối cùng
Giao Tiếp SIF: Giao tiếp nối tiếp loại 2 dây (tiêu chuẩn); Giao tiếp để liên kết với máy in Unipulse hoặc màn hình ngoài.
・ SPI: Giao tiếp cho các đơn vị điểm đặt (Tùy chọn); Giao tiếp để nhập các giá trị cài đặt khác nhau thông qua các công tắc kỹ thuật số.
・ BCO: Giao tiếp đầu ra dữ liệu song song BCD (Tùy chọn): Giao tiếp song song để truyền dữ liệu khối lượng đến máy in, màn hình ngoài, PC hoặc trình tự tiếp theo
・ 232: Giao tiếp truyền thông RS-232C (Tùy chọn): Ghi (thay đổi) / đọc dữ liệu khối lượng, các trạng thái khác nhau và cài đặt giá trị từ PC hoặc trình tự tiếp theo
・ 485: Giao tiếp truyền thông RS-485 (Tùy chọn): Cho phép truyền thông với khoảng cách dài hơn RS-232C. Số ID được cài đặt và có thể kết nối song song nhiều đơn vị của F701.
・ DAC: Giao tiếp chuyển đổi D / A (Tùy chọn); Giao tiếp để chuyển đổi dữ liệu khối lượng thành tín hiệu dòng điện và đầu ra.

Phần hiển thị
Đơn vị hiển thị Hiển thị số (7 chữ số) với chiều cao ký tự là 18,5mm bằng ống hiển thị huỳnh quang
Giá trị hiển thị 5 chữ số, Dấu trừ được hiển thị trên chữ số quan trọng nhất
Thang đo dung lượng 5 chữ số
Tỷ lệ chia tối thiểu 1 đến 100
Điểm thập phân Có thể chọn từ 0, 0,0, 0,00, 0,000 (với chức năng xóa trống bằng 0)
Hiển thị quá dải đo Đầu vào của bộ chuyển đổi A/D quá dòng,
Khối lượng tịnh vượt giá trị đặt,
Tỷ lệ công suất + 9 tỷ lệ phân chia,
Tổng khối lượng vượt tổng khối lượng đặt
Tâm Zero Điểm Zero thực hoặc tâm của mỗi giá trị được hiển thị.
Hiển thị đơn vị có thể lựa chọn từ t, kg, g, N, lb, none
Hiển thị trạng thái SP3, SP2, SP1, LOCK, ZT, ZALM, STAB, TARE, NET, GROSS, HI LIM, HI, GO, LO, LO LIM, GIỮ, NZ

Vận hành chung
Điện áp cấp 85 đến 110v, 102 đến 132V, 170 đến 220 V, 187 đến 242V AC
(Vui lòng ghi rõ khi đặt hàng), 50/60 Hz
Công suất tiêu thụ 15VA
Điều kiện hoạt động Nhiệt độ: Nhiệt độ làm việc từ -10°C đến + 40°C;
Phạm vi nhiệt độ lưu trữ -20 đến + 85°C
Độ ẩm: 85% rh hoặc ít hơn (không ngưng tụ)
Kích thước 192 (W) × 96 (H) × 160 (D) mm (không bao gồm các phần nhô ra)
Kích thước cắt của bảng điều khiển 186 +2 -0 (W) × 92 +1 -0 (H) mm
* Độ dày của bảng cài đặt: 1.6mm trở lên
Khối lượng xấp xỉ. 2,2 kg

Kèm theo
Dây đầu vào AC (2m) 1
Cầu chì dự phòng (1A) 1
Đầu nối đầu vào Loadcell 1
Tín hiệu điều khiển Đầu nối I/O 1
Tua vít 1
Hướng dẫn vận hành 1
Đầu nối đơn vị điểm đặt (khi cài đặt tùy chọn đơn vị điểm đặt được cài đặt) 1
Đầu nối đầu ra BCD (khi tùy chọn đầu ra BCD được cài đặt) 1
Đầu nối bộ chuyển đổi D / A (khi tùy chọn bộ chuyển đổi D / A được cài đặt) 1


Tùy chọn

Model
SPI SPI Giao diện đơn vị điểm đặt
BCO BCO Giao tiếp xuất dữ liệu song song BCD
232 232 Giao tiếp truyền thông RS-232C
485 485 Giao tiếp truyền thông RS-485
DAC DAC Giao tiếp chuyển đổi D/A


Phụ kiện tùy chọn

Model
E780 Đơn vị điểm đặt
LB01-NH LB01-NH Pin lithium (có đầu nối NH)
CAAC2P-P2 CAAC2P-P2 Dây đầu vào AC 2m
CAAC3P-CEE7 / 7-P1.5 Dây đầu vào AC (điện áp chịu được 250V) 1,5m
CN3P-2P Phích cắm chuyển đổi 3P-2P cho dây đầu vào AC
CA4131 Cáp (6 lõi) có đầu nối JR ở một đầu (đầu cáp được tách ra) 3 m
CA4230 CA4230 Cáp chuyển tiếp JR-PRC (6 lõi) 0,3m
CA4311 CA4311 Rơle chuyển đổi JR-PRC (6 lõi) loại 4 dây / loại 6 dây (cho 520A) 1m
CA7 CA7 Cáp đồng trục với BCN ở hai đầu 1,5m
CA8 CA8 Cáp kẹp cá sấu BNC 1,5m
CA3150 CA3150 Cáp phẳng linh hoạt với chân 57F 36 ở cả hai đầu
CN21 CN21 Đầu nối 3621 sê-ri 57 cho đơn vị điểm đặt / thiết lập đầu ra BCD
CN23 CN23 Đầu nối 24p 57 cho đầu vào / đầu ra ngoại vi
CN35 CN35 Đầu nối D-sub 25p cho RS-232C
