Phác thảo sản phẩm

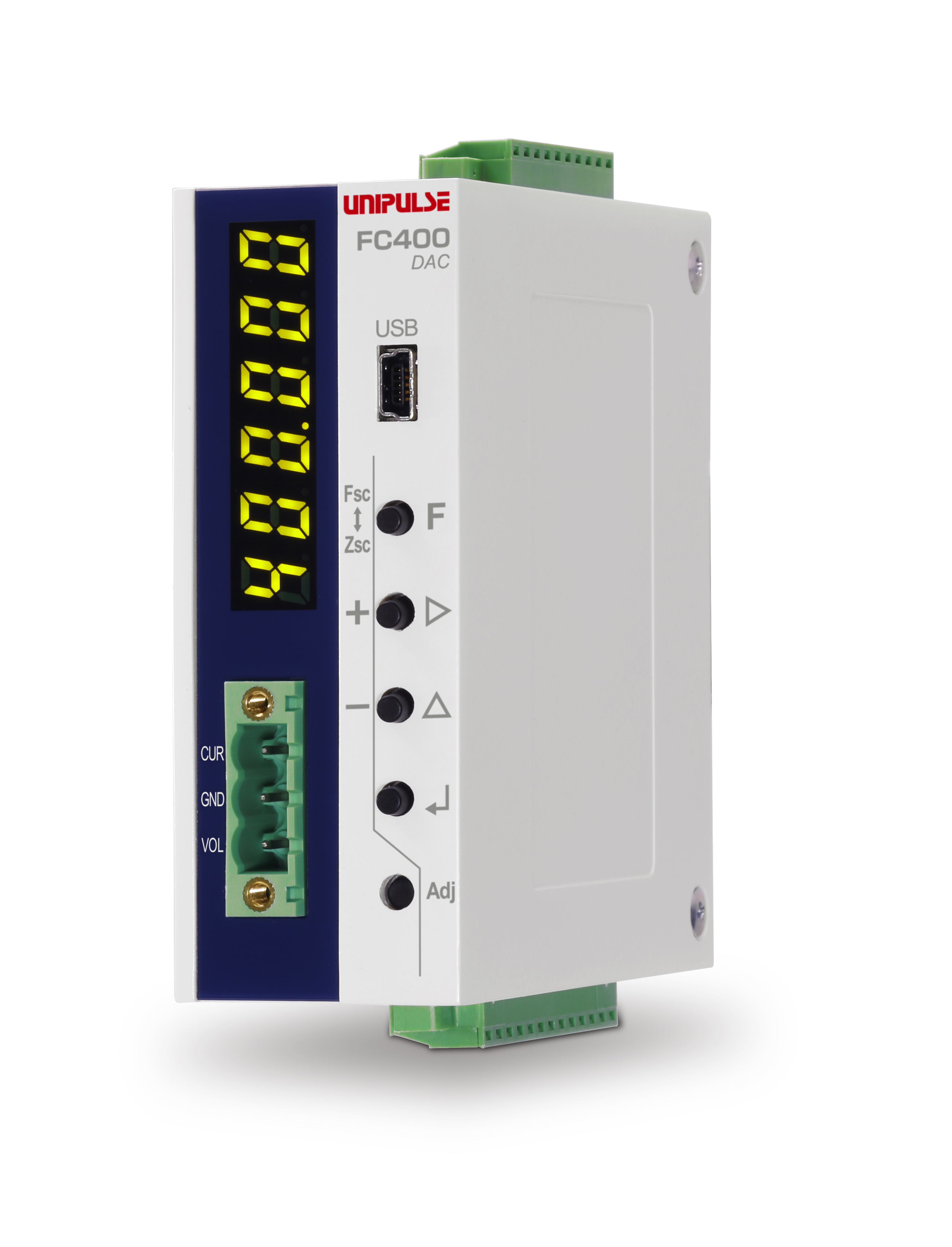

FC400-DAC là một thiết bị đo trọng lượng gọn nhẹ với bộ chuyển đổi D/A. Nó phù hợp cho nhiều ứng dụng cân đo như cân phễu chứa, cân đóng gói, đồng hồ đo mức cân, v.v..
Cả điện áp hoặc dòng điện đều tương ứng với giá trị được chỉ định, có sẵn.

Nó có thể phù hợp trong một không gian hạn chế!

Hình dáng nhẹ và nhỏ gọn với đế DIN rail 35 mm.
Kích thước bên ngoài: 34(W)x88(H)x91(D) mm (không bao gồm hình chiếu).
Trọng lượng: khoảng 210 g.

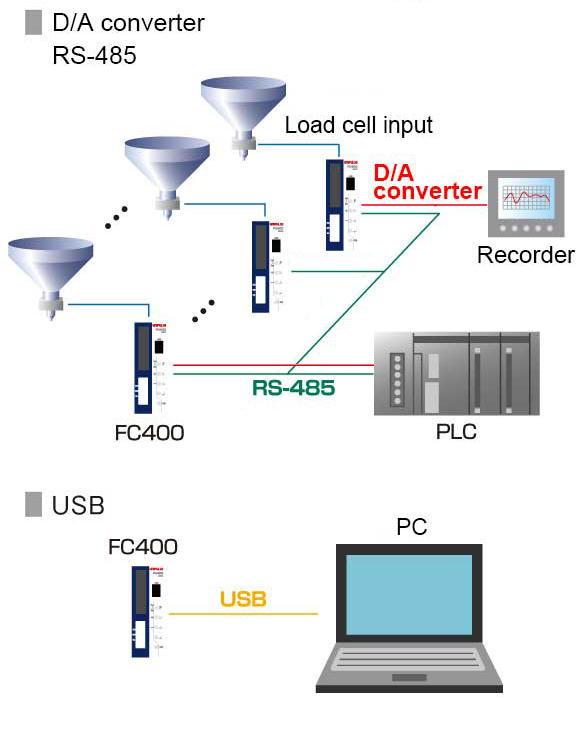

Các giao diện khác nhau

Được trang bị đúng tiêu chuẩn với bộ chuyển đổi D/A, RS-485, và giao diện USB


Tốc độ lấy mẫu và độ phân giải cao
Tỷ lệ chuyển đổi A/D tốc độ cao ở 1200 lần/giây và độ phân giải hiển thị cao 1/100000

Bộ chuyển đổi A/D tốc độ cao cho phép việc cân đo nhanh hơn và chính xác hơn



Đơn vị chức năng và kỹ thuật cao.

■ Bộ lọc hiệu suất cao
Với bộ lọc mạnh chống lại tiếng ồn, tốc độ cao thì việc chính xác cao trong cân đo là có thể đạt được.

■ Điều chỉnh bộ lọc tự động
Các bộ lọc được tự động điều chỉnh để giảm tiếng ồn khi phím điều chỉnh tự động được bật.

■ Điều chỉnh đầu vào tương đương
Lý thuyết hiệu chuẩn có thể được thực hiện dễ dàng bằng cách đăng ký công suất và định mức đầu ra của load cells

■ Hiệu chuẩn đa điểm (tuyến tính)
Ba điểm bổ sung có thể được định nghĩa ở giữa zero và span cho tuyến tính tốt hơn

■ Hiển thị giá trị chuyền đổi đầu vào
Mức tín hiệu đầu vào của load cell có thể được hiển thị trong mV/V/ cho mục đích giám sát.

■ Chức năng tùy chọn điều khiển cân đơn giản
Điều khiển tuần tự có thể được thực hiện mà không cần kết nối PLC bên ngoài

Thông số kỹ thuật

Phần analog
Điện áp kích hoạt DC 5 V±5% Output current: 90 mA
DC 2.5 V±5% Output current: within 45 mA(depending on settings)
Ratiometric method (Up to 6 350 Ω load cells can be connected in parallel)
Phạm vi tín hiệu đầu vào -2.5 to 5.1 mV/V
Phạm vi điều chỉnh về 0 Tự động điều chỉnh bằng cách tính kỹ thuật số -0.5 ~ 2.0 mV/V
Khoảng phạm vi điều chỉnh Tự động điều chỉnh bằng cách tính kỹ thuật số 0.01 ~ 3.0 mV/V
Hiệu chỉnh lợi suất Up to three point multi-point calibration is possible using linearization function
Độ nhạy đầu vào nhỏ nhất 0.15 μV/đếm
Tính chính xác Non-linearity: within 0.01% FS
Zero drift: 0.0002% FS/℃ Typ.
Gain drift: 1 ppm/℃ Typ.
Bộ lọc Bộ lọc thông thấp kỹ thuật số : 0.1 ~ 300 Hz
Bộ lọc dịch chuyển trung bình : 2 đến 512 lần
Bộ chuyển đổi A/D Vận tốc: 1200 lần/giây
Độ phân giải: 24 bit nhị phân
Hiển thị
Đơn vị hiển thị Ký tự cáo 8mm Số hiển thị bởi 7 đoạn LED xanh lá
Giá trị hiển thị Lên đến 6 chữ số
Tần số hiển thị Selectable from 3, 6, 13, 25 times/sec.
Tín hiệu ngoài
Tín hiệu ra (5) Selectable/configurable
Transistor’s open collector output
Vceo = 30 V, Ic = 50 mA
Tín hiệu vào (3) Selectable/configurable
Input is ON when shorted to COM terminal by contact (relay switch, etc.)
or non contact (transistor, open collector, etc.).
* DC 24 V external power supply is required.
Giao diện
USB Giao diện USB
485 Giao diện RS-485 ( được chọn từ Modbus-RTU hoặc UNI-Format)
DAC Bộ chuyển đổi D/A ( chọn một trong hai điện áp hoặc dòng điện ra)
Đặc điểm kỹ thuật chung
Nguồn cấp điện áp DC 24 V(±15%)
Công suất tiêu thụ 3 W typ.
Điều kiện hoạt động Nhiệt độ : Phạm vi hoạt động : -10 ~ +50℃
Phạm vi lưu trữ: -20 〜 +85℃
Độ ẩm: 85%RH hoặc ít lơn (không ngưng tụ)
Kích thước bên ngoài 33(W)×88(H)×91(D) mm(Trừ hình chiếu)
Trọng lượng Khoảng 210 g
Đính kèm
Dây jumper 2
Tua vít nhỏ 1
Đầu nối 3
Sách hướng dẫn nhanh 2



Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.
