FC400-DAC-FA | UNIPULSE

Tổng quan thiết bị

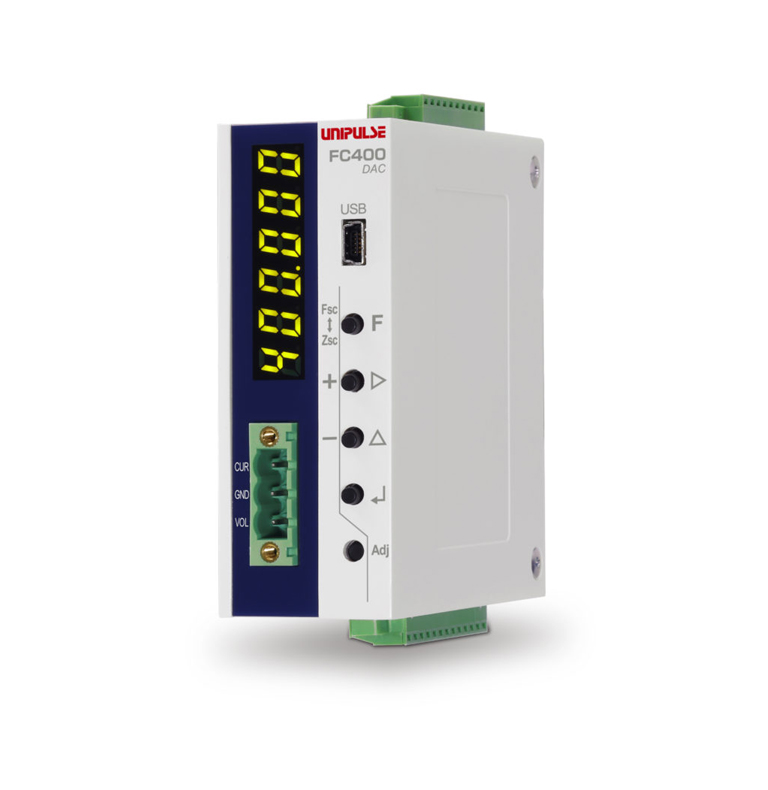

FC400-DAC-FA là một bộ hiển thị nhỏ gọn, với thiết bị tiêu chuẩn được trang bị bộ chuyển đổi D/A & USB
Thích hợp cho việc kiểm tra nút ấn, lực ấn, vv…
Tích hợp các kết nối giúp dễ dàng xây dựng hệ thống với nhiều kênh khác nhau
Hiển thị đồ thị và cài đặt các thông số đơn giản bằng phần mềm PC.

Tốc độ lấy mẫu và độ phân giải cao

Bộ chuyển đổi A/D tốc độ cao và bộ xử lý tín hiệu số tốc độ cao 1200 lần/s. Độ phân giải màn hình cao ở mức 1/100000 (tối đa)

Việc đo lường có thể được thực hiện nhanh chóng và chính xác nhờ bộ chuyển đổi A/D tốc độ cao

Phần mềm ứng dụng cho giao diện USB

Với việc giao tiếp thông qua giao diện USB, lịch sử, biểu đồ, hiển thị, thông số cài đặt, và hiệu chuẩn có thể hoàn tất

Trọng lượng nhẹ và thân máy nhỏ gọn thích hợp lắp trong các vùng không gian hạn chế của bảng điện điều khiển

Trọng lượng nhẹ và thân máy nhỏ gọn cho thanh cài DIN 35 mm
Kích thước: 34(W)x88(H)x91(D) mm
Khối lượng xấp xỉ 230 g

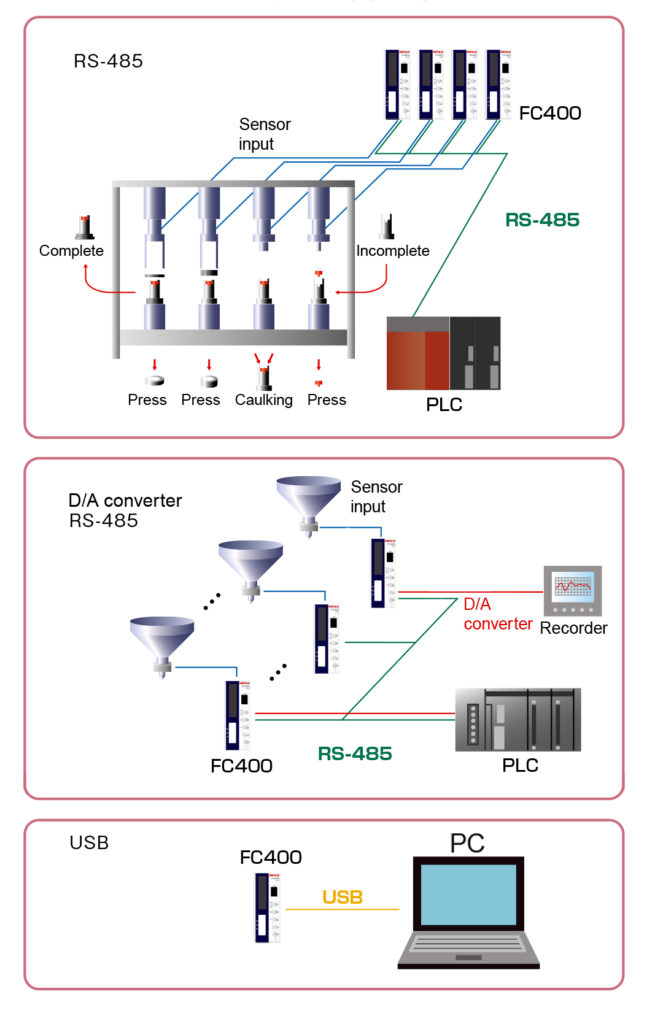

Các giao diện khác nhau

Hiệu chuẩn theo dải đo ngõ vào

Hiệu chuẩn lý thuyết có thể được thực hiện dễ dàng bằng cách nhập công suất và định mức ngõ ra (R.O.) của Loadcell.

Thiết bị có thể nhanh chóng nắm bắt mọi thay đổi trong chế độ tốc độ cao và thực hiện phán đoán OK / NG.

Hiển thị 6 ký tự

Bộ chuyển đổi A/D 24 bit cho phép hiển thị 6 ký tự.

Thông số kỹ thuật

Phần tương tự｜Phần hiển thị｜Chức năng Giữ｜Tín hiệu ngoại vi｜Giao diện｜Vận hành chung｜Kèm theo

Phần tương tự
Điện áp kích thích	DC 5 V±5% Dòng ngõ ra: 90 mA DC 2.5 V±5% Dòng ngõ ra: 45 mA Phương pháp đo đạc (Có thể kết nối song song tối đa 6 load cell 350 Ω)
Khoảng tín hiệu ngõ vào	-3.9 to 3.9 mV/V
Phạm vi điều chỉnh Zero	Tự động điều chỉnh bằng bộ xử lý tín hiệu số -3.0 to 3.0 mV/V
Phạm vi điều chỉnh Gain	Tự động điều chỉnh bằng bộ xử lý tín hiệu số 0.01 to 3.8 mV/V
Độ nhạy ngõ vào nhỏ nhất	0.15 μV/lần đếm
Độ chính	xác phi tuyến tính: trong khoảng 0.01%FS Độ trượt Zero:0.0002%FS/℃ Typ. Độ Độ trượt Gain : 1 ppm/℃ Typ.
Lọc kỹ thuật	Lọc kỹ thuật số, Lọc thông thấp : 0.1 to 600 Hz Bộ lọc chuyển động trung bình : OFF, 2 to 999 lần
Tốc độ chuyển đổi A/D	2400 lần/giây/ Độ phân giải: 24 bit nhị phân

Phần hiển thị
Hiển thị đơn vị	Chiều cao ký tự 8 mm, Hiển thị số bằng đèn LED xanh 7 đoạn.
Giá trị hiển thị	tối đa 6 chữ số
Lựa chon tần	số hiển thị từ 3, 6, 13, 25 lần/giây..

Chức năng Giữ
Giữ	mẫu, Đỉnh, Đáy, Đỉnh và Đáy, Trung bình

Tín hiệu ngoại vi
Tín hiệu ngõ ra (5)	Ngõ ra đầu thu mở của Transitor Vceo = 30 V, Ic = 50 mA
Tín hiệu ngõ vào (3)	Scó thể chọn/cầu hình Input is ON when shorted to COM terminal by contact (relay switch, etc.) or non contact (transistor, open collector, etc.). * Nguồn cấp ngoài 24 V DC được yêu cầu.

Giao diện
USB	giao diện USB
DAC	Bộ chuyển đổi D/A ( chọn một trong hai điện áp hoặc dòng điện ra)
485	Giao diện RS-485 ( được chọn từ Modbus-RTU hoặc UNI-Format）

Đặc điểm kỹ thuật chung
Nguồn cấp điện áp	DC 24 V (±15%)
Công suất tiêu thụ	3 W typ.
Điều kiện hoạt động	Nhiệt độ : Phạm vi hoạt động : -10 ～ +50℃ Phạm vi lưu trữ: －20 〜＋85℃ Độ ẩm: 85%RH hoặc ít lơn (không ngưng tụ)
Kích thước bên ngoài	34(W)×88(H)×91(D) mm (Trừ hình chiếu)
Trọng lượng	Khoảng 210 g

Đính kèm
Cáp nối	2
Tua vít nhỏ	1
Đầu nối I/O khác nhau	3
Sách hướng dẫn nhanh	2

Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.

Tải xuống

Hướng dẫn vận hành(PDF)
Catalog sản phẩm(PDF)		⇒Tải về các tài liệu
Kích thước ngoài	DXF （ZIP）
Kích thước ngoài	PDF
