Đặc điểm nổi bật

Thích hợp nhất cho việc kiểm soát tải trong cân bàn, cân sàn, cân băng tải, v.v..

● Khối lượng cân 10/ 20/ 50/ 100 kg
● Chế tạo từ thép không gỉ, khối lượng nhỏ
● Thích hợp nhất cho việc kiểm soát trong cân bàn, cân sàn, cân băng tải, v.v..

Đặc tính kỹ thuật

Dòng PW15AH-10KG, PW15AH-20KG,
PW15AH-50KG, PW15AH-100KG
Khối lượng cân định mức (R.C.) 10 kg, 20 kg, 50 kg, 100 kg
Điện áp đầu ra (R.O.) 2.0±0.2 mV/V
Quá tải an toàn 150% R.C.
Quá tải tối đa an toàn của cạnh bên 300% R.C.
Cân bằng Zero 0±0.1 mV/V
Hệ số phi tuyến 0.0166% R.O.(typ)
Độ trễ 0.0166(typ) 0.0166% R.O.(typ)
Khoảng bù nhiệt độ -10 to +40℃
Vùng nhiệt độ an toàn -10 to +50℃
Nhiệt độ ảnh hưởng đến zero 0.0140% R.O./10℃
Nhiệt độ ảnh hưởng đến dải đo 0.0175% R.O./10℃(+20 to +40℃),
0.0117% R.O./10℃(−10 to +20℃)
Điện trở ngõ vào 300 to 500 Ω
Điện trở ngõ ra 300 to 500 Ω
Điện áp kích thích khuyến cáo 1 to 12 V
Trở kháng cách ly 1000 MΩ hoặc hơn
Cấp độ bảo vệ IP68
Dây 6-Dây bọc dẫn 3 m
Mã màu dây +EXC: Xanh Dương
+S:Xanh Lá
-S:Xám
-EXC:Đen
+SIG:Trắng
-SIG:Đỏ
Nối mass: Vàng
Vật liệu Load cell thép không gỉ
Độ biến dạng ở mức 0.5 mm hoặc ít hơn
Tần số tự nhiên 10KG:169 Hz
20KG:232 Hz
50KG:352 Hz
100KG:492 Hz
Khoảng cách lệch tâm tối đa 160 mm
Kích thước phẳng tối đa 500 × 400 mm
Khối lượng 1.0 kg

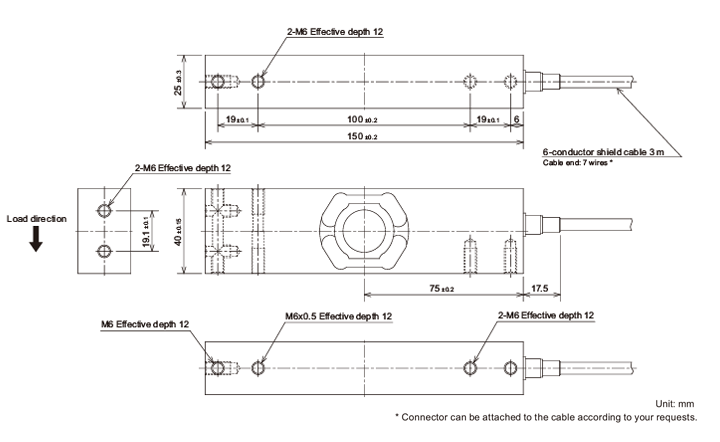

Kích thước ngoài
