Tổng quan sản phẩm

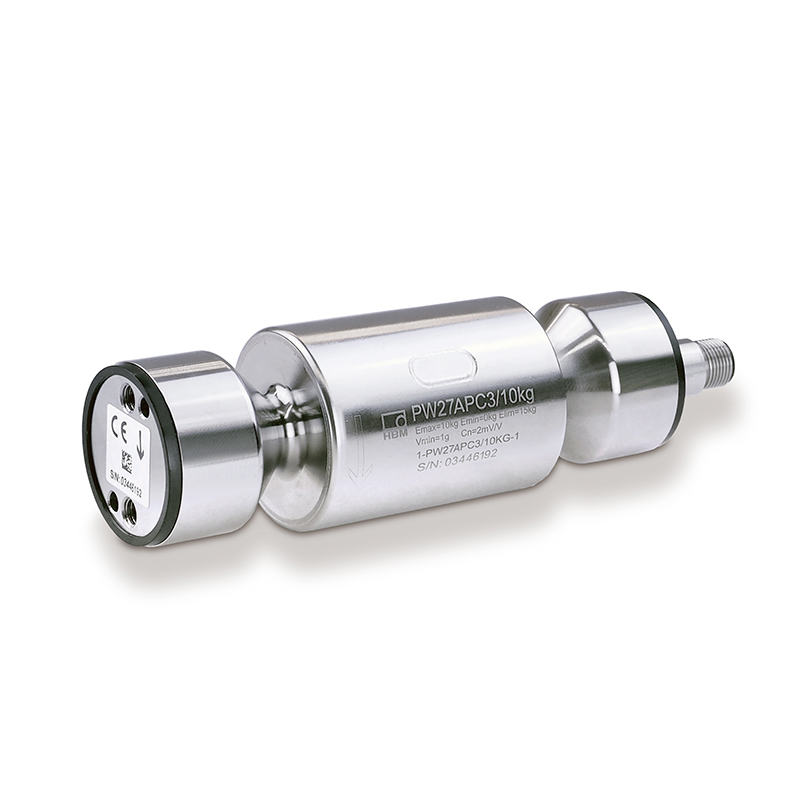

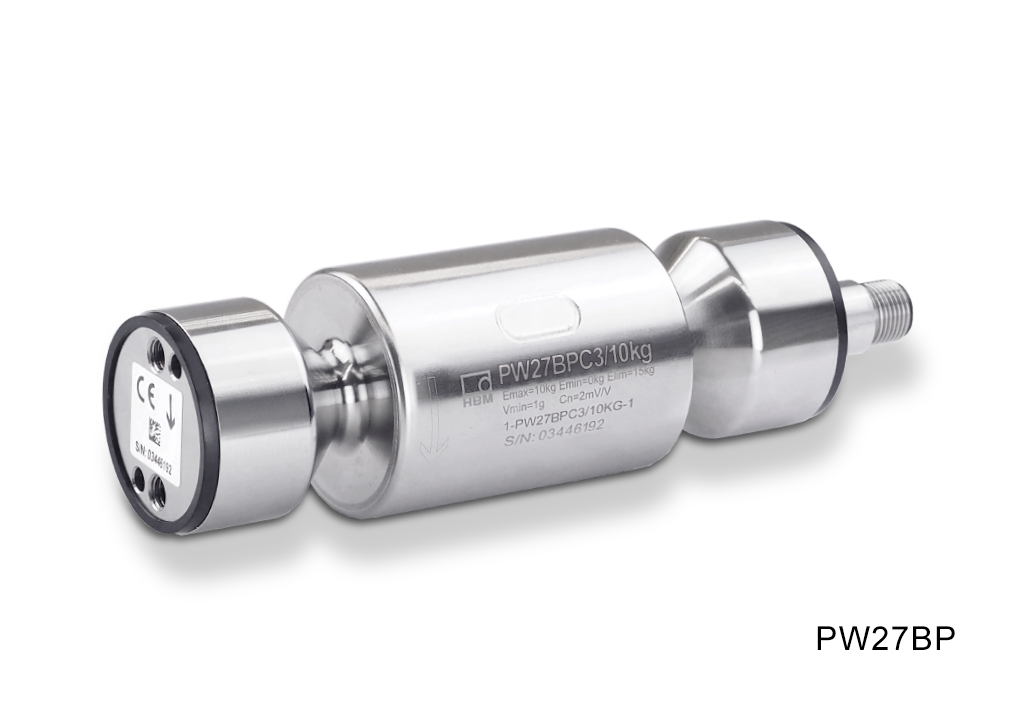

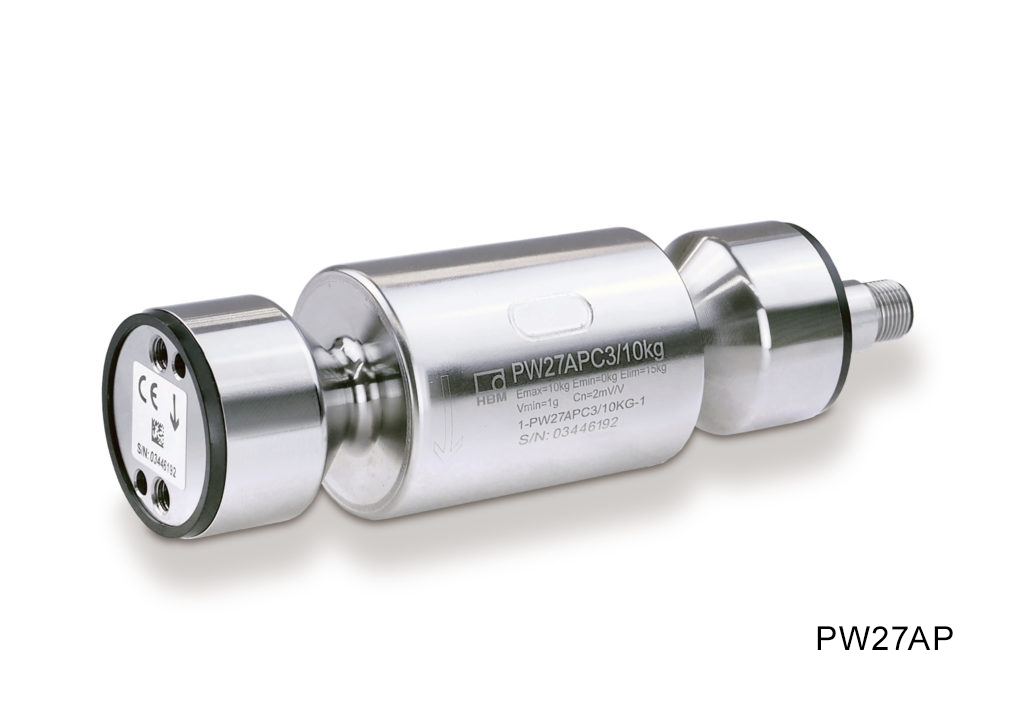

Cảm biến khối lượng đơn điểm bằng thép không gỉ..
Chống nước hoàn toàn, tất cả cấu trúc làm bằng thép không gỉ & kín
Cảm biến khối lượng dễ dàng vệ sinh được thiết kế cho lĩnh vực sản xuất thực phẩm!
Cơ chế chống quá tải an toàn được tích hợp sẵn

● Dải đo 10 kg/ 20 kg
● Vật liệu chế tạo: Thép không gỉ
● Chống nước hoàn toàn, tất cả cấu trúc làm bằng thép không gỉ & kín
● Cảm biến khối lượng dễ dàng vệ sinh được thiết kế cho lĩnh vực sản xuất thực phẩm
● Phù hợp để đo khối lượng nhỏ
● Đặc điểm đầu nối dễ dàng tháo lắp (cáp được bán riêng)

Đặc tính kỹ thuật

Dòng	PW27BP-10KG	PW27AP-20KG /PW27BP-20KG
Dải đo định mức	10 kg	20 kg
Điện áp đầu ra	2.0±0.2 mV/V
Giới hạn tải ở độ lệch tâm 20mm	1000% R.C.
Hỗ trợ tải ở mức tối đa. Độ lệch tâm 120 mm	150% R.C.
Quá tải an toàn tối đa	200% R.C.
Cân bằng Zero	0±0.1 mV/V
Hệ số phi tuyến tính	0.0166 typ.% R.O.
Độ trễ	0.0166 typ.% R.O.
Khoảng bù nhiệt độ	-10 to +40℃
Khoảng nhiệt độ an toàn	-10 to +70℃
Nhiệt độ ảnh hưởng đến zero	0.0140% R.O./10℃
Nhiệt độ ảnh hưởng đến dải đo	0.0175(＋20 to +40℃), 0.0117(-10 to +20℃)% R.O./10℃
Điện trở ngõ vào	300 to 500 Ω
Điện trở ngõ ra	300 to 500 Ω
Điện áp kích thích khuyến cáo	1 to 12 V
Trở kháng cách ly	1000 MΩ hoặc lớn hơn
Mức độ bảo vệ	IP69, IP69K *
Vật liệu làm Load cell	Thép không gỉ
Độ biến dạng theo Dải đo ở mức	0.19 mm	0.18 mm
Tần số tự nhiên	210 Hz	315 Hz
Kích thước phễu chứa tối đa	400 x 400 mm
Khối lượng	0.8 kg
Nhiệt độ làm sạch	Lên đến 120℃ trong 10 phút

* Điều kiện tải IP69K: tuân thủ DIN 40050 phần 9

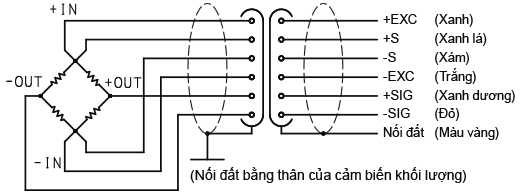

Sơ đồ hệ thống dây điện

Tùy chọn phụ kiện

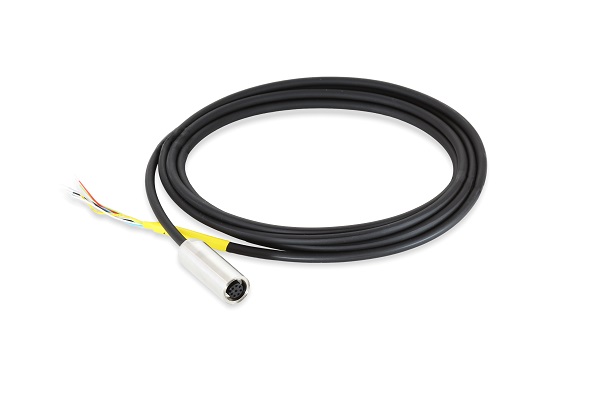

KAB177-3:Cáp thiết kế dễ vệ sinh φ5.4 6 ruột 3 m
phần đuôi 7 dây bọc chì

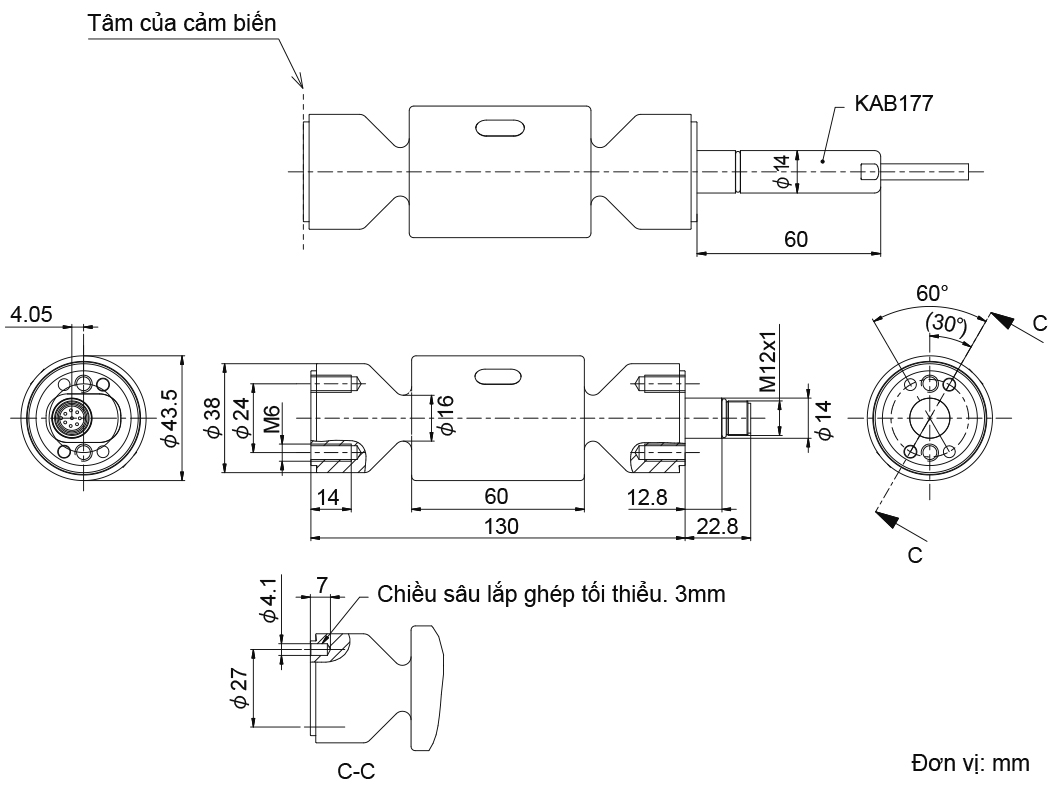

Kích thước ngoài
