Đặc điểm nổi bật

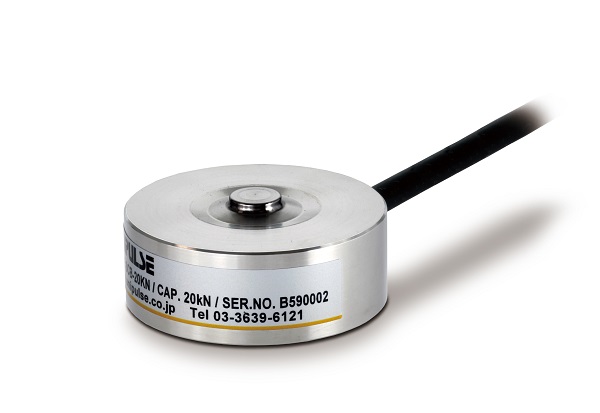

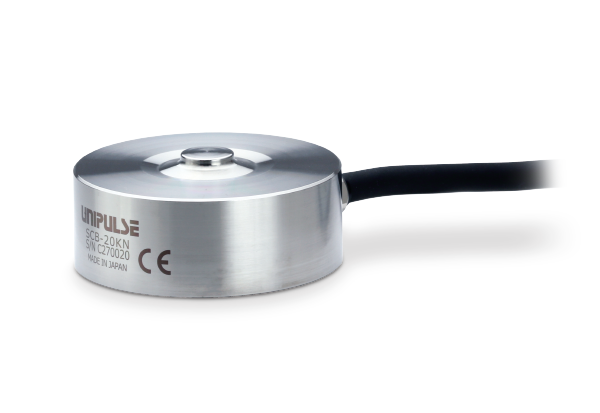

“Hầu như không thể phá vỡ!!”- Cảm biến lực với khái niệm đổi mới! Một cảm biến đo biến dạng với độ cứng cao và khả năng đáp ứng nhanh



■Dải đo 100 N / 200 N / 500 N / 1 kN / 2 kN / 5 kN / 10 kN / 20 kN / 50 kN / 100 kN / 200 kN


■Độ cứng tương đương với cảm biến áp điện nay đã đạt được với một cảm biến dạng đo biến dạng!

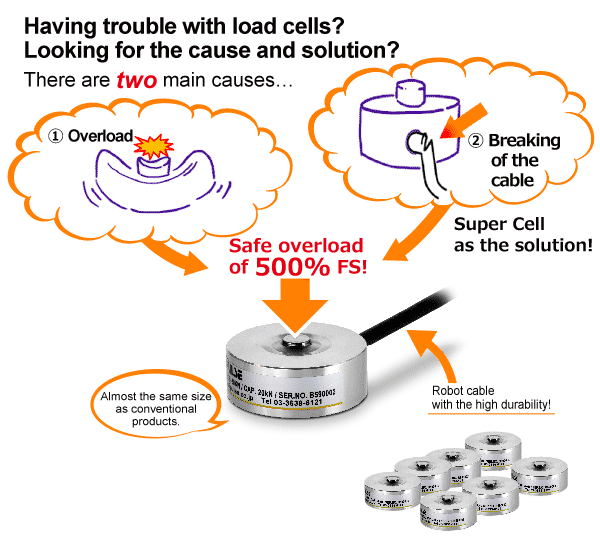

■Quá tải an toàn 500％

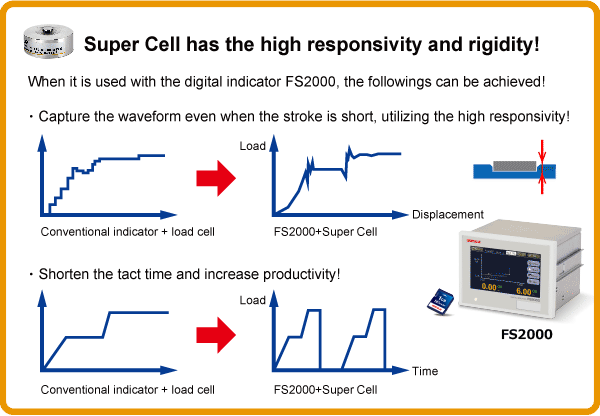

■Khả năng hồi tiếp cao

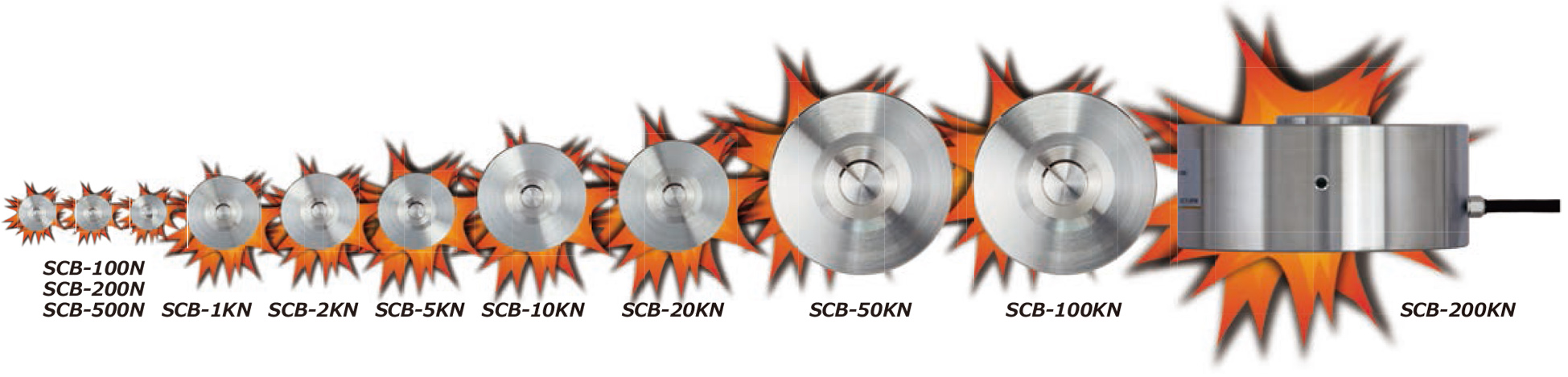

Các dòng (100N, 200N, 500N, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN, 100kN, 200kN)



Đặc tính kỹ thuật

Mã SCB-□KN ※1
Dải đo định mức (R.C.) 100N,
200N,
500N		 1kN, 2kN, 5kN, 10kN, 20kN,
50kN, 100kN, 200kN
Điện áp đầu ra (R.O.) 0.4 mV/V
±0.2% ※2
*Spec Changed		 0.4 mV/V±0.1% ※2
Quá tải an toàn 500% R.C.
Cân bằng Zero ±1% R.O.
*Spec Changed		 ±0.3% R.O. *Spec Changed
Hệ số phi tuyến tính 0.2% R.O. hoặc nhỏ hơn
Độ trễ 0.2% R.O. hoặc nhỏ hơn
Hệ số lặp lại 0.1% R.O. hoặc nhỏ hơn
Khoảng bù nhiệt độ -10 to +60℃
Khoảng nhiệt độ an toàn -20 to +70℃
Nhiệt độ ảnh hưởng đến zero 0.015% R.O./℃ hoặc dưới
Nhiệt độ ảnh hưởng đến span 0.01% R.O./℃ hoặc dưới
Điện trở ngõ vào Xấp xỉ 700 Ω Xấp xỉ 1000 Ω
Điện trở ngõ ra Xấp xỉ 700 Ω Xấp xỉ 1000 Ω
Điện áp kích thích khuyến cáo 5 V 10 V
Điện áp kích thích tối đa 7.5 V 15 V
Trở kháng cách
ly (DC 50 V)		 1000 MΩ hoặc hơn
Độ biến dạng theo Dải đo định mức 0.015 mm 1kN: 0.015 mm
2kN: 0.020 mm
5kN: 0.025 mm
10kN: 0.025 mm
20kN: 0.035 mm
50kN: 0.065 mm
100kN: 0.100 mm
200kN: 0.100 mm
Tần số tự nhiên 40 kHz 1kN, 2kN, 5kN, 10kN, 20kN: 26 kHz
50kN, 100kN: 15 kHz
200kN: 8 kHz
Vật liệu của Load cell là thép không ghỉ
Khối lượng 20 g 1kN, 2kN, 5kN: 130 g
10kN, 20kN: 400 g
50kN: 2.0 kg
100kN: 2.3 kg
200kN: 8.2 kg
Mã màu dây ＋EXC : Đỏ
＋S : Vàng
－S : Cam
－EXC : Đen
＋SIG : Xanh lá
－SIG : Trắng

※1 □:Dải đo định mức
※2 Một vài hạn chế phụ thuộc vào độ phẳng mặt lắp, độ dày mỏng của của tấm gá, và lực Momen lực siết.
Lưu ý rằng các đặc tính kỹ thuật hay là thiết kế có thể sẽ khác tùy theo các hoạt động cải tiến liên tục của chúng tôi

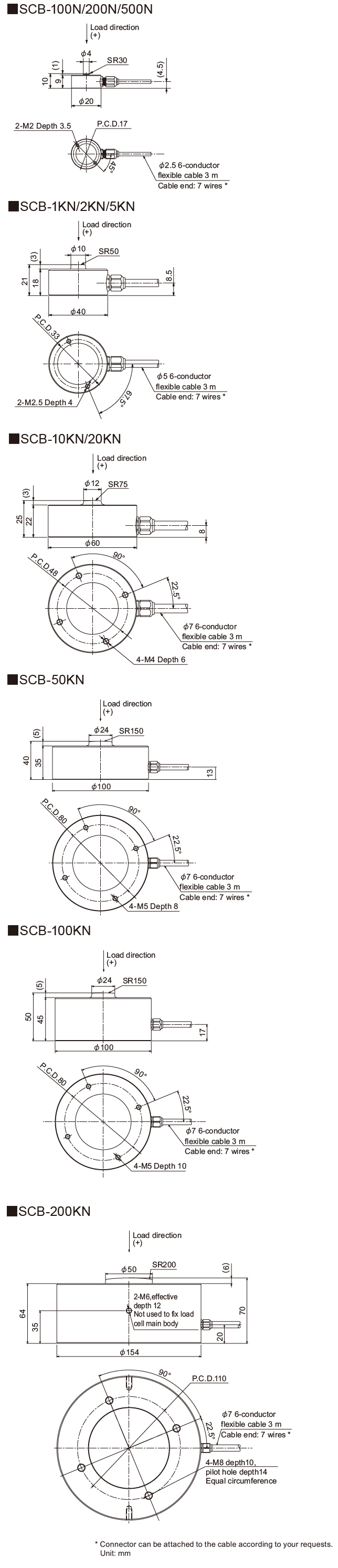

Kích thước ngoài
