Tổng quan thiết bị

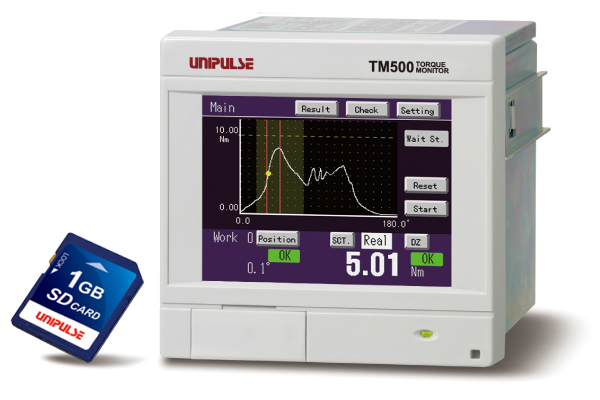

Màn hình giám sát mômen – đo mômen và góc quay (hay độ dài), ý tưởng cho UTMⅡ với bộ mã hóa vòng quay
Đặc điểm
■ Màn hình giám sát mômen cho UTMⅡ/UTMV.
■ Phù hợp với các ứng dụng chuyển động quay tốc độ thấp và chuyển động tuyến tính
■ Dữ liệu được ghi trên các thẻ nhớ SD.
■ Dễ dàng kết nối với UTMⅡ/UTMV bằng một cáp.
■ Khối cung cấp nguồn cho UTMⅡ/UTMV ( cũng cho cả một bộ mã hóa vòng quay tùy chọn)

Ví dụ ứng dụng

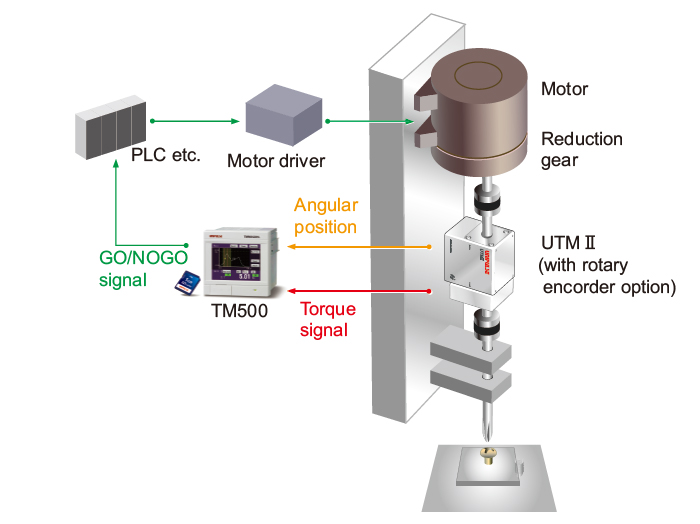

< Kiểm soát mô-men quá trình vặn vít　>

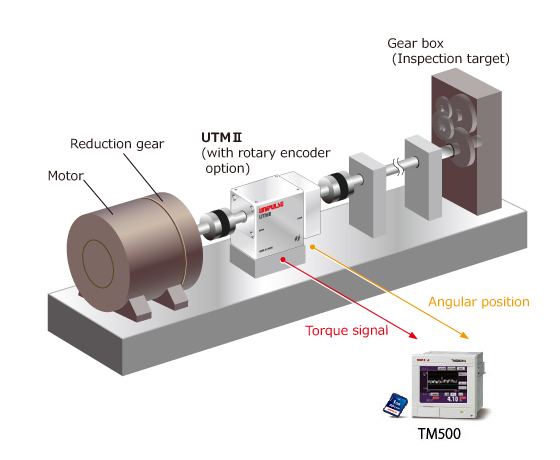

< Kiểm tra cảm giác vật lý>


Đặc tính kỹ thuật

Phần tín hiệu tương tự｜Phần hiển thị｜Phần cài đặt｜Tín hiệu I/O ngoại vi｜Kết nối giao tiếp｜Vận hành chung｜Kèm theo

Phần tín hiệu tương tự
Mô-men đầu vào -5 đến +5 V Trở kháng đầu vào: từ 1 MΩ trở lên
Độ chính xác phi tuyến tính : trong khoảng 0.02% FS±1digit
Chênh lệch về 0 : Trong khoảng 0.2 mV/℃ RTI
Chênh lệch Gain : Trong khoảng 0.01%/℃
Bộ lọc tương tự Bộ lọc thông thấp (-6 dB/oct.) lựa chọn từ 30 Hz, 100 Hz, 300 Hz, 1 kHz
Bộ chuyển đổi A/D ・ Mức :4000 lần/ giây
・ Độ phân giải：24 bit (nhị phân)　　khoảng . 1/30000 đối với điện áp 5 V
Giám sát đầu ra Mức đầu ra : điện áp đầu vào (cho kiểm tra điểm)
Đầu vào xung
(Open collector)		 tần số vào lớn nhất : 50 kHz
Dải đếm cài đặt sẵn : Khoảng. 1000000

Bộ hiển thị
Màn hình LCD hiển thị màu 3.5inch TFT

Bộ cài đặt
Bộ cài đặt Phương pháp cài đặt Cài đặt bằng màn hình cảm ứng loại tương tự
Bảo toàn các giá trị cài đặt RAM NOV (RAM không biến đổi), Pin dự phòng C-MOS RAM

Tín hiệu I/O ngoại vi
Tín hiệu ra (15) Giữ kết quả (Tải, DOM)/ Quá tải/ Kết quả sóng/ Hoàn thành/ RUN/ Tải OK/ DPM OK/ SD OK
Tín hiệu vào (12) Tải điểm 0 kỹ thuật số/ Định vị DPM/ Bắt đầu/ Dừng/ Giữ/ Khởi động lại/ Đèn nền ON/ Cấm chạm/ Thay đổi công việc

Giao tiếp
Giao tiếp RS-232C

Vận hành chung
Nguồn cấp DC 24 V (±15%) DC 24 V(±15%)
Điện áp tiêu thụ 7 W typ.
Điều kiện nhiệt độ hoạt động : hoặt động -10 đến +40℃, lưu kho -20 to +60℃
Độ ẩm 85% RH or less (Không ngưng tụ)
Kích thước 96(W)× 96(H)× 117.3(D) mm ( Không bao gồm phần nhô ra)
Khối lượng khoảng 1.0 kg
Chứng chỉ CE EMC số EN61326-1

Attachments
  Sách hướng dẫn sử dụng･･････1
Kết nối ngoại vi Đầu vào/đầu ra･･････1
Cáp kết nối cho UTMⅡ/UTMV (2 m)･････1
Cáp kết nói cho bộ đo góc UTMⅡ (2 m) ･･････1
Thẻ nhớ SD(1 GB) (với tùy chọn thẻ SDC)･･････1

Mô tả sản phẩm Mô tả sản phẩm
SDC Thẻ SDC SD ( khoảng 80dạng sóng có thể được bảo toàn bằng 1MB, SDHC và SDXC không được hỗ trợ.)
Tất cả các giá trị được hiển thị và tất cả các dạng sóng so sánh có thể được lưu và khôi phục. Các dạng sóng đo được và các điểm phán đoán có thể được lưu tự động.

Product Description
DTC1 khung cho TM500 (Với nguồn cấp AC)
SD1G loại thể nhớ 1 GB
SD2G loại thể nhớ 2 GB
CA81-232X DIN-D-Sub9p cáp chéo 1.5 m
CATM21-M CATM21-M cáp cho kết nối UTMⅡ/UTMV dài 2 m
CATM51-M CATM51-M cáp cho kết nối UTMⅡ/UTMV dài 5 m
CATM(R)21-M CATM(R)21-M cáp cho kết nối đo góc UTMⅡdài 2 m
CATM(R)51-M CATM(R)51-M cáp cho kết nối đo góc UTMⅡdài 5 m
CN52 CN52 Đầu nối I/O dòng FCN (có nắp đậy)
CN57 Đầu nói I/O dòng FCN (có nắp đậy chéo)
CN60 CN60 Đầu nối tròn DIN8p cho RS-232C
CN90 CN90 Đầu nối nhựa chống nướccho UTMⅡ / UTMV
CN91 CN91 Đầu nối nhựa chống nước cho bộ đo góc UTMⅡ / UTMV
GMP96x96 GMP96x96 Gioăng cao su
TSU03 Bộ chống sét DC
