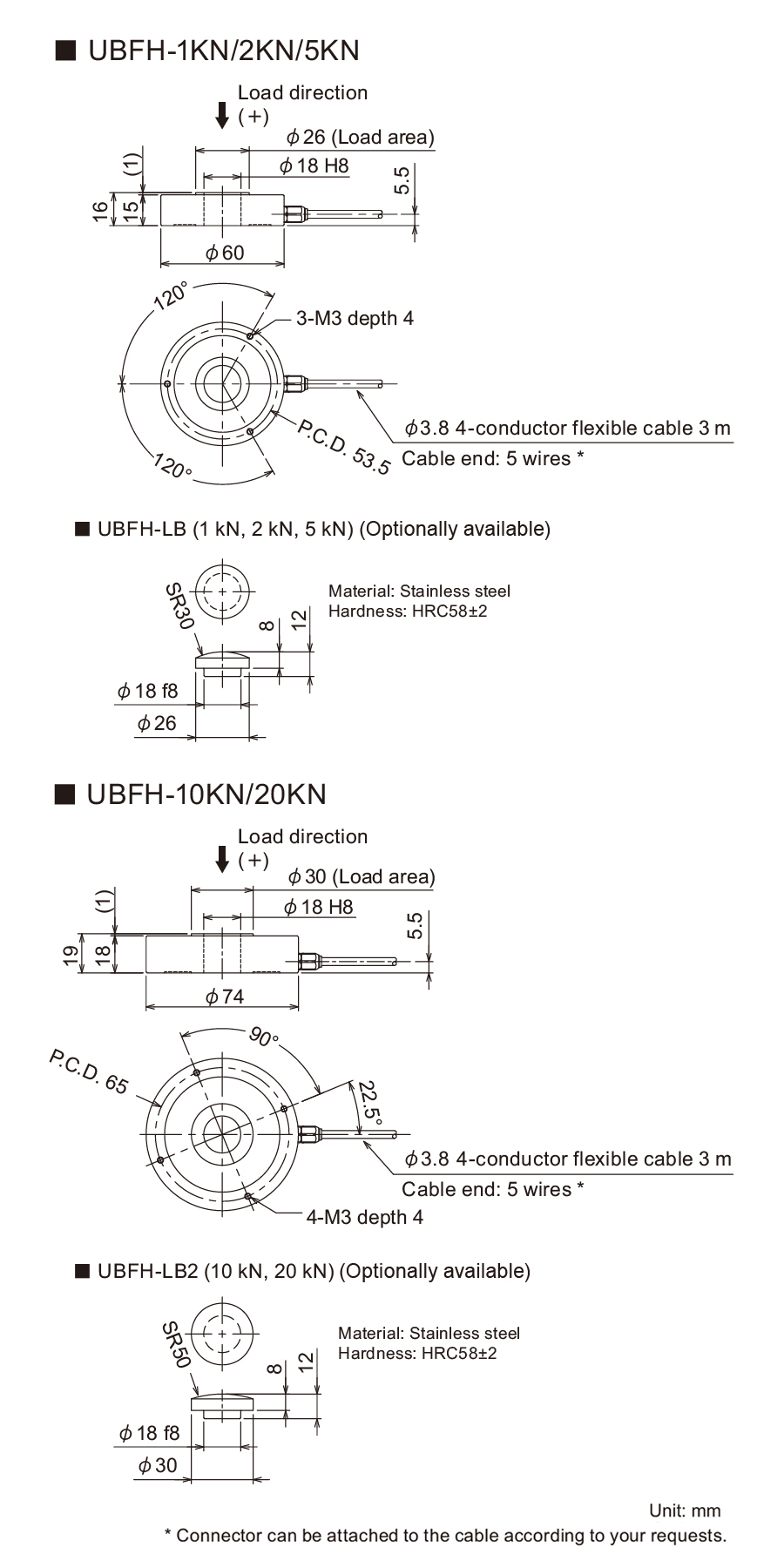

UBFH | UNIPULSE

Dễ sử dụng với dạng load cell lỗ định tâm

Dải đo 1 kN / 2 kN / 5 kN / 10 kN / 20 kN

Thích hợp với đo lực ép dọc trục, ép chốt và vòng bi

Mã	UBFH- 1KN	UBFH- 2KN	UBFH- 5KN	UBFH- 10KN	UBFH- 20KN
Dải đo định mức	1 kN	2 kN	5 kN	10 kN	20 kN
Tín hiệu đầu ra	Xấp xỉ 1 mV/V
Quá tải an toàn	150% R.C.
Cân bằng Zero	±10% R.O.
Hệ số phi tuyến tính	0.1% R.O. hoặc nhỏ hơn		0.2% R.O. hoặc nhỏ hơn	0.5% R.O. hoặc nhỏ hơn
Độ trễ	0.2% R.O. hoặc nhỏ hơn			0.5% R.O. hoặc nhỏ hơn
Hệ số lặp lại	0.1% R.O. hoặc nhỏ hơn			0.3% R.O. hoặc nhỏ hơn
Dải nhiệt độ làm việc	-10 to +60℃
Dải nhiệt độ an toàn	-10 to +70℃
Nhiệt độ ảnh hưởng đến zero	0.3% R.O./10℃ hoặc dưới
Nhiệt độ ảnh hưởng đến dải đo (span)	0.2% R.O./10℃ hoặc dưới
Điện trở ngõ vào xấp xỉ	xấp xỉ 1000 Ω
Điện trở ngõ ra xấp xỉ	xấp xỉ 1000 Ω
Điện áp kích thích khuyến cáo	10 V
Điện áp kích thích tối đa	15 V
Trở kháng cách ly	1000 MΩ hoặc hơn
Cáp	Cáp dẻo (3 m) φ3.8 mm 4 dây
Mã màu dây	＋EXC: Đỏ ＋SIG: Xanh lá －EXC: Đen －SIG: Trắng Nối mass: Vàng
Độ biến dạng theo tỷ lệ	0.03 mm			0.035 mm
Tần số tự nhiên	5.0 kHz	7.3 kHz	11 kHz	9.7 kHz	13 kHz
Vật liệu của Load cell	Thép không gỉ
Khối lượng	280 g			470 g
