Đặc điểm nổi bật

  • Chỉ với 21 mm đường kính, lại có thể đo đến 20 kN”
  • Dải đo 10 kN/ 20 kN
  • Thiết bị hỗ trợ sử dụng trong môi trường nhiệt độ cao / thấp (HL)

Đặc tính kỹ thuật

Dòng UCC-10KN UCC-20KN UCC-10KN
（HL)		 UCC-20KN
(HL)
Dải đo định mức 10 kN 20 kN 10 kN 20 kN
Điện áp đầu ra Xấp xỉ 1 mV/V
Quá tải an toàn 120% R.C.
Cân bằng Zero ±10% R.O.
Hệ số phi tuyến tính 0.5% R.O. hoặc thấp hơn
Độ trễ 0.5% R.O. hoặc thấp hơn
Hệ số lặp lại 0.2% R.O. hoặc thấp hơn
Khoảng bù nhiệt độ 0 to +50℃ -40 to +150℃
Khoảng nhiệt độ an toàn -10 to +60℃ -40 to +150℃
Nhiệt độ ảnh hưởng đến zero 0.5 %R.O/10℃ hoặc dưới
Nhiệt độ ảnh hưởng đến dải đo (span) 0.5 %R.O/10℃ hoặc dưới
Điện trở ngõ vào Xấp xỉ 350 Ω
Điện trở ngõ ra Xấp xỉ 350 Ω
Điện áp kích thích khuyến cáo 2.5 V
Điện áp kích thích tối đa 5 V
Trở kháng
cách ly (DC 50 V)		 1000 MΩ hoặc hớn hơn
Cáp φ2 cáp mềm 4 ruột (2 m) Đầu cáp: 5 dây φ2 cáp nhựa flo 4 ruột (3 m) Đầu cáp: 5 dây
Vật liệu làm Load cell Thép không gỉ
Độ biến dạng theo dải đo 0.030 mm 0.045 mm 0.030 mm 0.045 mm
Tần số tự nhiên 54 kHz 55 kHz 54 kHz 55 kHz
Khối lượng 20 g

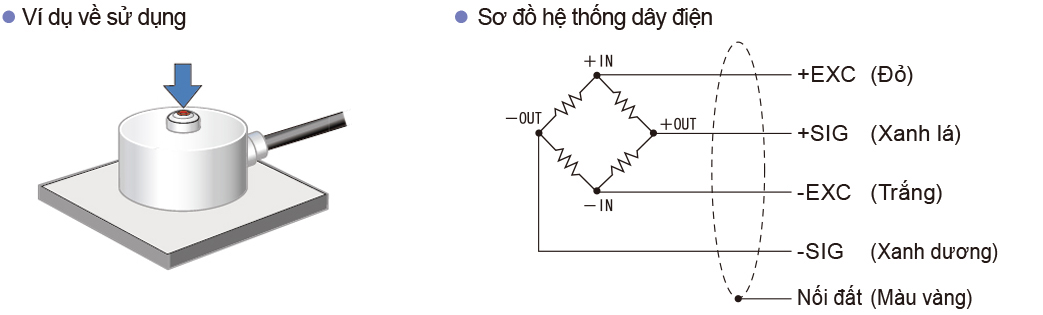

Ví dụ về sử dụng / Sơ đồ hệ thống dây điện

Example of use, Wiring diagram

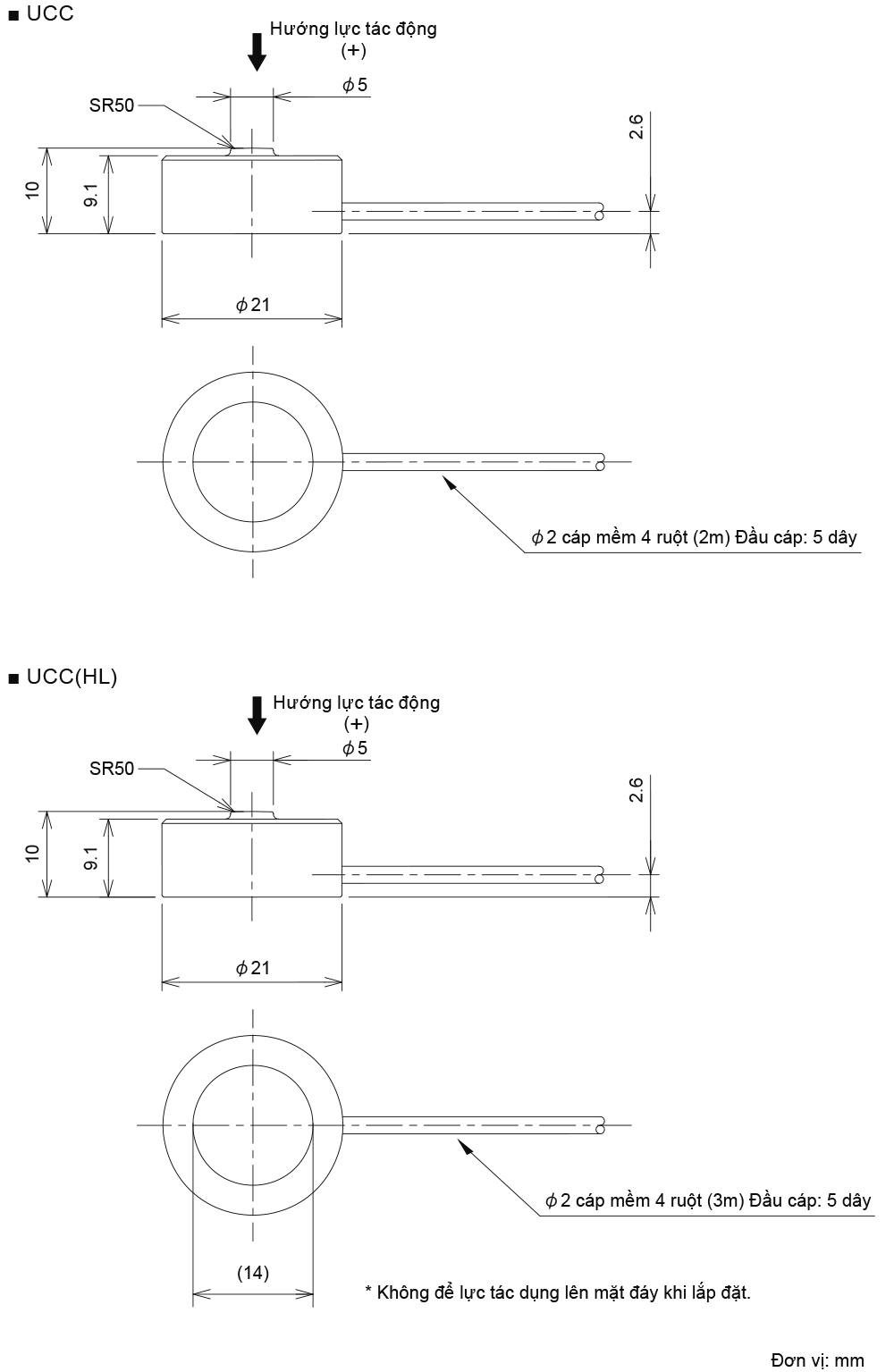

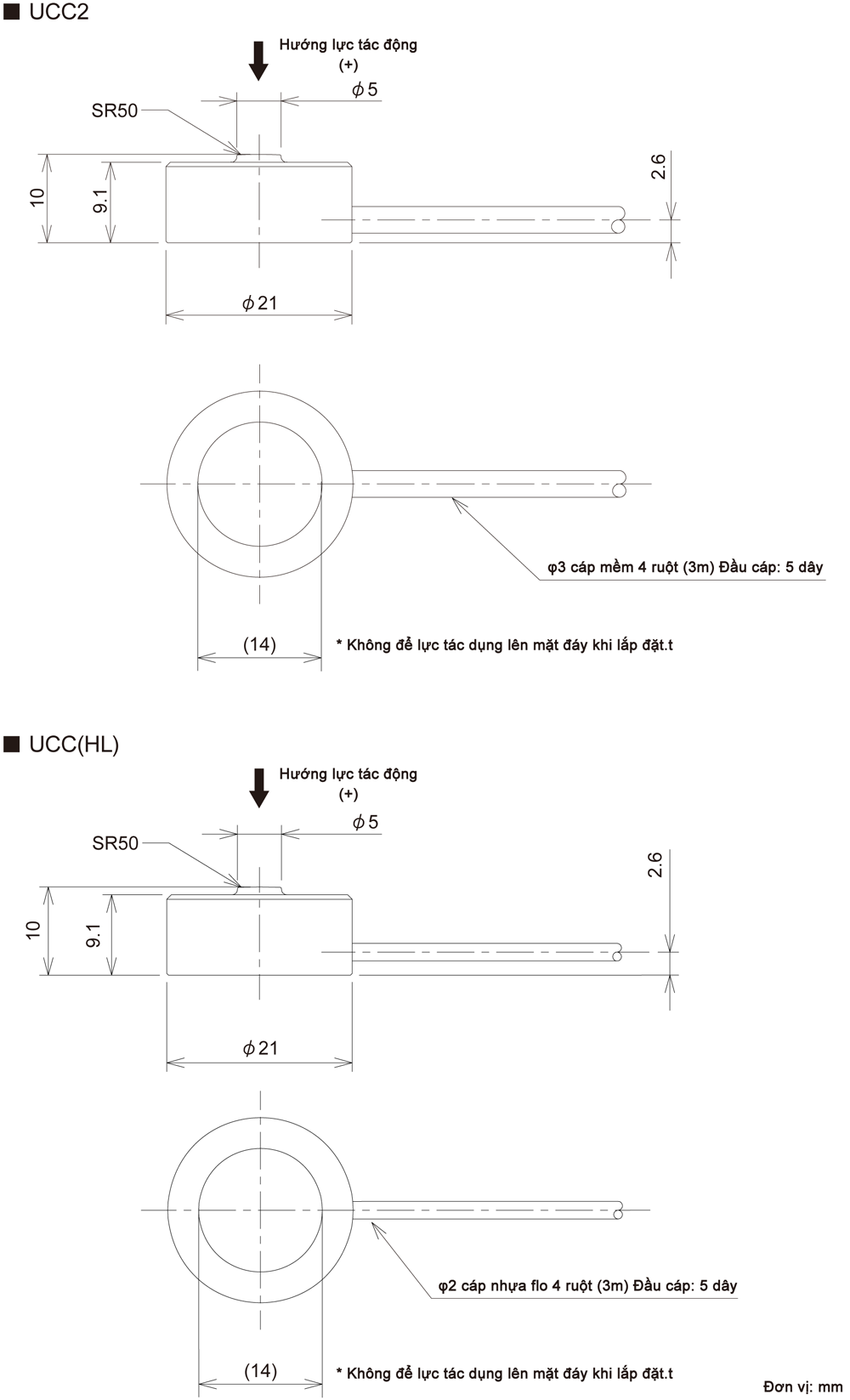

Kích thước ngoài

Kích thước ngoài
