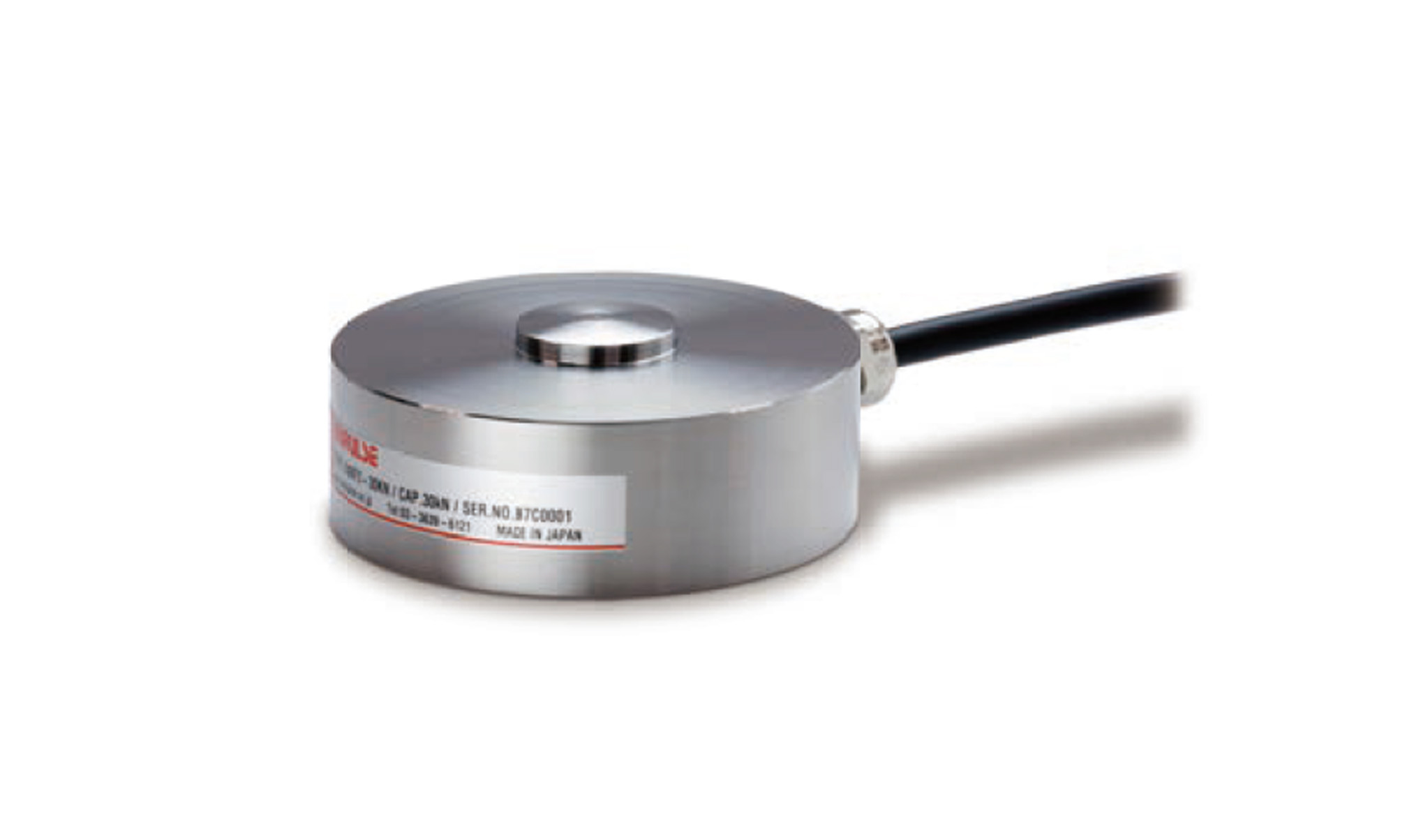

UNBF2 | UNIPULSE

Đặc điểm nổi bật

Thiết kế nhỏ gọn và mỏng cho phép dễ lắp đặt trên thiết bị sẵn có.
● Dải đo 30 kN / 50 kN / 100 kN / 200 kN / 300 kN / 500 kN
● Thép không gỉ
● Thiết kế gọn và mỏng cho phép dễ lắp đặt trên thiết bị có sẵn.

Đặc tính kỹ thuật

Mã	UNBF2-30KN, UNBF2-50KN, UNBF2-100KN, UNBF2-200KN, UNBF2-300KN, UNBF2-500KN
Dải đo định mức (R.C.)	30 kN, 50 kN, 100 kN, 200 kN, 300 kN, 500 kN
Tín hiệu đầu ra (R.O.)	2 mV/V±0.5%
Quá tải an toàn	150% R.C.
Cân bằng Zero	±10% R.O.
Hệ số phi tuyến tính	0.35% R.O. hoặc nhỏ hơn
Độ trễ	0.35% R.O. hoặc nhỏ hơn
Hệ số lặp lại	0.20% R.O. hoặc nhỏ hơn
Dải nhiệt độ làm việc	-10 to +60℃
Dải nhiệt độ an toàn	-20 to +70℃
Nhiệt độ ảnh hưởng đến zero	0.1% R.O./10℃ hoặc dưới
Nhiệt độ ảnh hưởng đến dải đo (span)	0.1% R.O./10℃ hoặc dưới
Điện trở ngõ vào xấp xỉ	xấp xỉ 400 Ω
Điện trở ngõ ra xấp xỉ	xấp xỉ 350 Ω
Điện áp kích thích khuyến cáo	10 V
Điện áp kích thích tối đa	20 V
Trở kháng cách ly (DC 50 V)	1000 MΩ hoặc hơn
Dây	φ8 4-lõi dẫn có vỏ theo màu. Chiều dài 3 m.
Mã màu dây	＋EXC: Đỏ ＋SIG: Trắng －EXC: Xanh dương －SIG: Đen Nối mass: Vàng
Vật liệu Load cell	là thép không gỉ
Độ biến dạng theo tỷ lệ	30KN：0.130 mm 50KN：0.140 mm 100KN：0.160 mm 200KN：0.200 mm 300KN：0.250 mm 500KN：0.350 mm
Tần số tự nhiên	30KN：9 kHz 50KN：12 kHz 100KN：17 kHz 200KN：9.4 kHz 300KN：8.9 kHz 500KN：6.2 kHz
Khối lượng	30KN：1.6 kg 50KN：1.6 kg 100KN：1.6 kg 200KN：3.9 kg 300KN：6.3 kg 500KN：11 kg

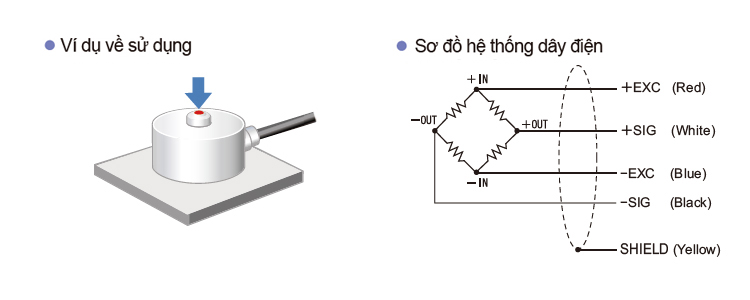

Ví dụ về sử dụng / Sơ đồ hệ thống dây điện

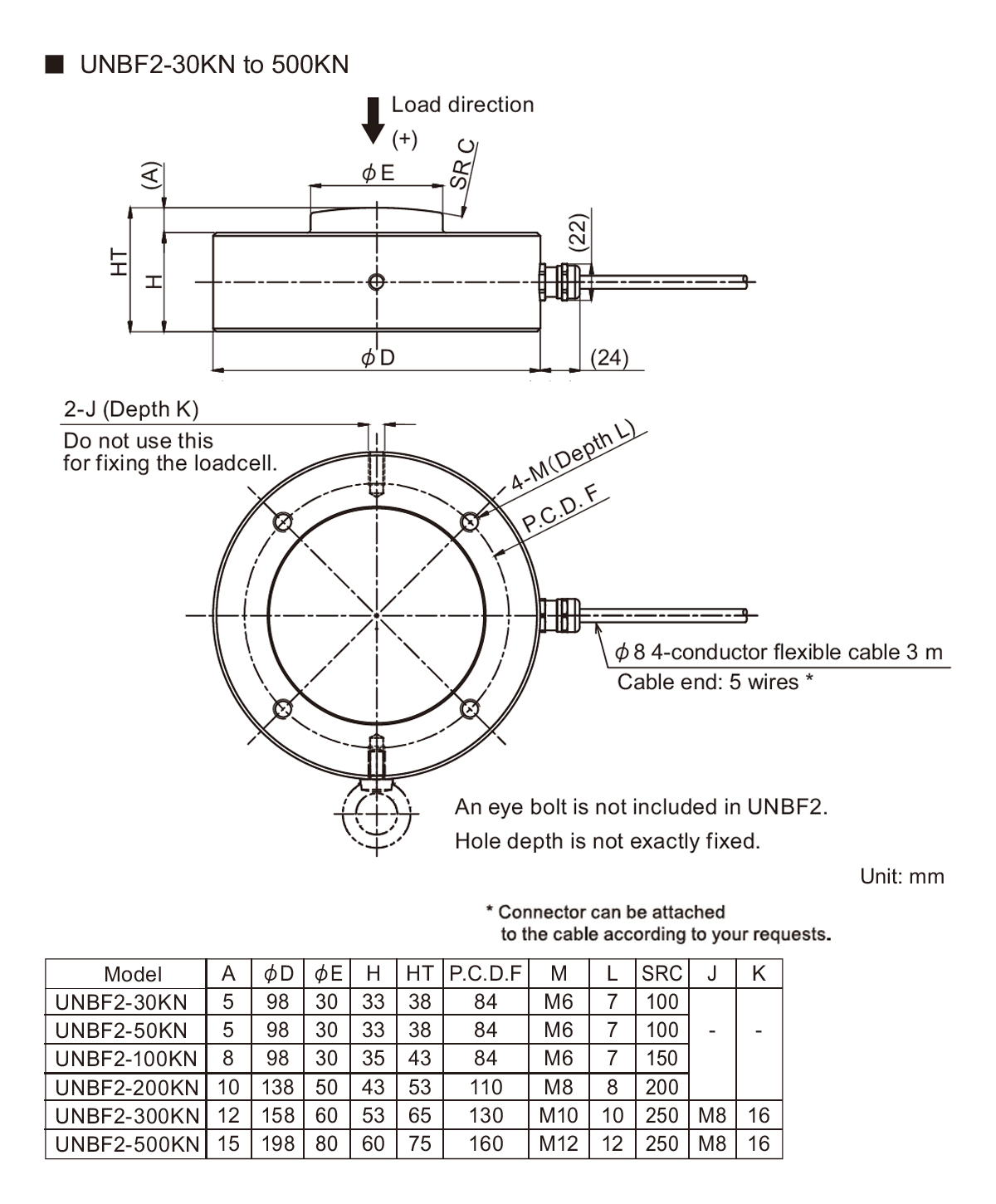

Kích thước ngoài

Tải xuống

Hướng dẫn vận hành(PDF)
Catalog sản phẩm(PDF)		⇒Tải về các tài liệu
Kích thước ngoài	DXF （ZIP）
Kích thước ngoài	PDF
