Đặc điểm nổi bật

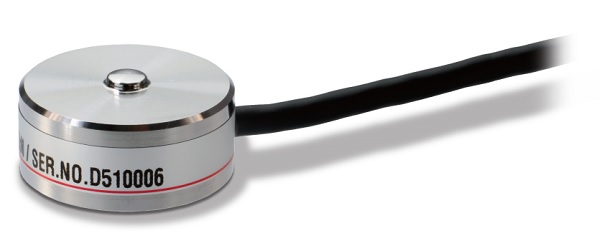

Load cell dạng nén kích thước nhỏ với đường kính 21 mm và chiều cao 10 mm

●　Dải đo 100 N / 200 N / 500 N / 1 kN / 2 kN / 5 kN
●　Vật liệu chế tạo: Thép không gỉ
●　Load cell dạng nén kích thước nhỏ với đường kính 21 mm và chiều cao 10 mm

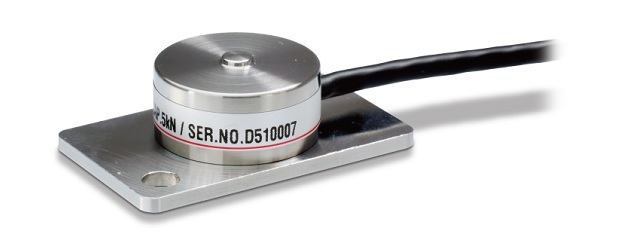

● UNLS-FG: W/ Tấm gá để siết vít

Đặc tính kỹ thuật

Dòng UNLS-100N, UNLS-200N,
UNLS-500N, UNLS-1KN,
UNLS-2KN, UNLS-5KN 		UNLS-100N-FG, UNLS-200N-FG, UNLS-500N-FG, UNLS-1KN-FG, UNLS-2KN-FG,
UNLS-5KN-FG
Dải đo định mức
(R.C.)		 100 N, 200 N, 500 N, 1 kN, 2 kN, 5 kN
Điện áp đầu
rabiến đổi (R.O.)		 Xấp xỉ 1 mV/V
Quá tải an toàn 150% R.C.
Cân bằng Zero ±10% R.O.
Hệ số phi tuyến 0.5% R.O. hoặc nhỏ hơn 1.0% R.O. hoặc nhỏ hơn
Độ trễ 0.3% R.O. hoặc nhỏ hơn 0.5% R.O. hoặc nhỏ hơn
Hệ số lặp lại 1.0% R.O. hoặc nhỏ hơn 1.0% R.O. hoặc nhỏ hơn
Khoảng bù nhiệt
độ 0 đến		 0 to +50℃
Khoảng nhiệt
độ an toà		 0 to +60℃
Nhiệt độ ảnh
hưởng đến zero		 0.5% R.O./10℃ hoặc dưới
Nhiệt độ ảnh hưởng đến dải đo (span) 0.5% R.O./10℃ hoặc dưới
Điện trở ngõ vào Xấp xỉ 350 Ω
Điện trở ngõ ra Xấp xỉ 350 Ω
Điện áp kích thích
khuyến cáo		 2.5 V
Điện áp kích thích
tối đa		 5 V
Trở kháng cách ly
(DC 50 V)		 1000 MΩ hoặc hơn
Dây φ3 4-Dây bọc dẫn có chia màu. Chiều dài 2 m
Đầu cuối bọc chì 5 dây.
Mã màu dây ＋EXC：Đỏ
＋SIG : Xanh lá
－EXC : Trắng
－SIG : Đen
Nối mass: Vàng
Vật liệu Load cell Thép không gỉ
Độ biến dạng ở mức 100N, 100N-FG：0.015 mm
200N, 200N-FG：0.015 mm
500N, 500N-FG：0.020 mm
1kN, 1kN-FG: 0.020 mm
2kN, 2kN-FG: 0.025 mm
5kN, 5kN-FG: 0.040 mm
Tần số tự nhiên 100N, 100N-FG：35 kHz
200N, 200N-FG：47 kHz
500N, 500N-FG：60 kHz
1kN, 1kN-FG: 85 kHz
2kN, 2kN-FG: 98 kHz
5kN, 5kN-FG: 102 kHz
Khối lượng 100N: 20 g, 100N-FG: 35 g
200N: 20 g, 200N-FG: 35 g
500N: 20 g, 500N-FG: 35 g
1kN: 20 g, 1kN-FG: 35 g
2kN: 20 g, 2kN-FG: 35 g
5kN: 20 g, 5kN-FG: 35 g

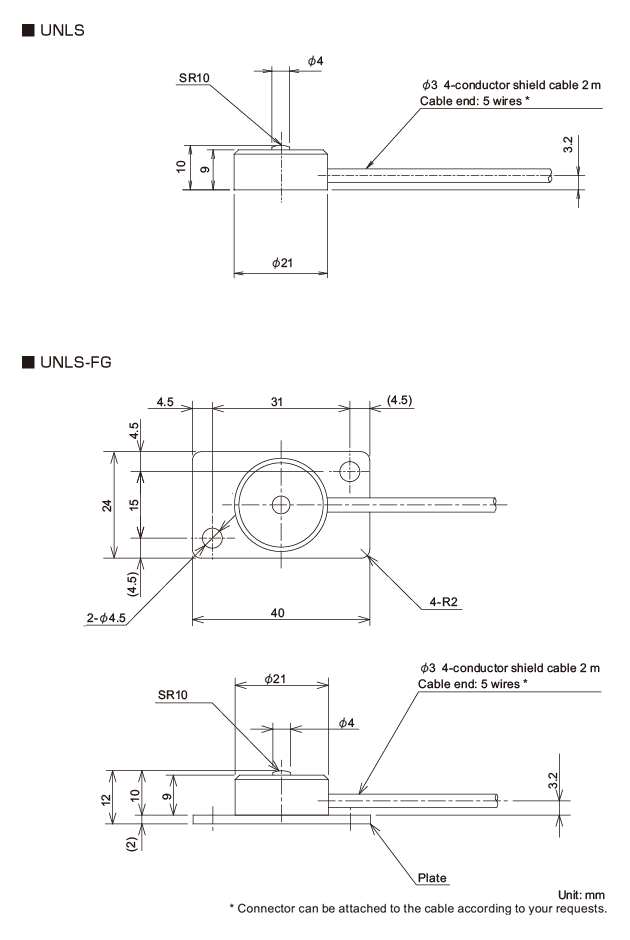

Kích thước ngoài
